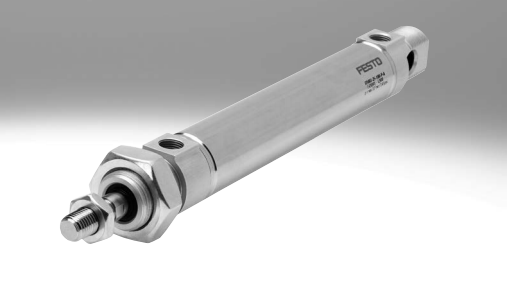

ISO德国费斯托标准气缸DSNU-16-25-PPV-A-Q
行程
1 mm ... 200 mm
活塞直径
16 mm
短型号代码
DSNU
缓冲
两端带弹性缓冲环/垫
自调节气动终端位置缓冲
气动缓冲，两端可调
安装位置
可选
符合标准
CETOP RP 52 P
ISO 6432
设计
缸径
活塞杆
缸筒
位置检测
通过接近开关
派生型
加强耐化性
活塞杆加长外螺纹
活塞杆，一端带短外螺纹
加长活塞杆
活塞杆上的夹紧单元
轴向进气口
直接安装
侧向进气口
抗扭转
高耐腐蚀等级
恒定慢速运动
低摩擦
双端活塞杆
耐高温密封件，* 120 °C
一端活塞杆
扭矩/导向保护
方形活塞杆
工作压力
0.1 MPa ... 1 MPa
工作压力
1 bar ... 10 bar
工作模式
双作用
CE （见合格声明）
符合欧盟防爆指令 (ATEX)
防爆
防爆区 1 (ATEX)
防爆区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
ATEX 气体类别
II 2G
ATEX 防尘类别
II 2D
气体防爆阻燃类型
Ex h IIC T4 Gb
防尘防爆阻燃类型
Ex h IIIC T120°C Db
防爆环境温度
-20°C <= Ta <= +60°C
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
3 - 高耐腐蚀能力
环境温度
-20 °C ... 120 °C
端位的冲击能量
0.15 J
6 bar 时的理论力值，前进行程
104 N ... 121 N
安装方式
带附件
气动接口
M5
材料说明
RoHS 合规
盖子材料
精制铝合金
密封件材料
NBR
TPE-U(PU)
活塞杆材料
高合金不锈钢
缸筒材料
高合金不锈钢
e/r Festo 核心产品范围
涵盖您自动化应用的 80%
q通常能从工厂快速备货发出
全球 13 个服务中心备有现货
2200 多种现货产品
全球:
简单:
始终有现货
Festo 一贯质量水平，优惠的价格
简化采购和仓储
w通常能从工厂较快备货发出
全球 4 个服务中心为您提供装配
每个产品系列派生型可多达 6 × 1012
使用寿命更长，带波纹管组件 DADB
波纹管保护活塞杆、密封件和轴
承，免受多种介质的影响，对这
些元件的使用寿命有积极影响。
波纹管组件是无泄漏系统。要防止吸入不需要的介质，组件的管式进
气和排气必须通过连接部分的压力补偿孔 [1]。
该组件保护活塞杆、密封件和轴承，免受多种介质的侵入，如:
• 灰尘
• 碎屑
• 油
• 油脂
• 燃油
