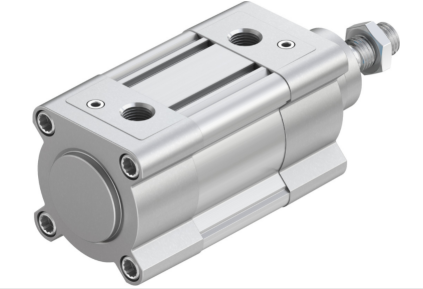

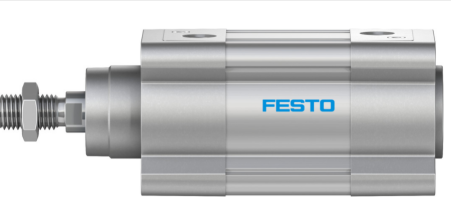

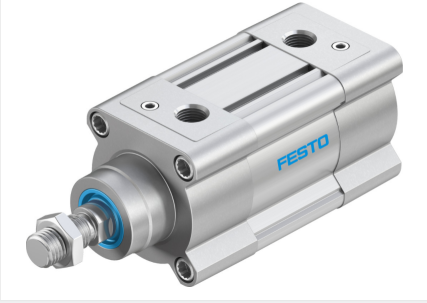

ISO 费斯托FESTO标准气缸DSBC-63-350-PPVA-N3
行程
1 mm ... 2800 mm
活塞直径
63 mm
活塞杆螺纹
M16x1.5
短型号代码
DSBC
缓冲
气动缓冲，两端可调
安装位置
可选
符合标准
ISO 15552
活塞杆端部
外螺纹
设计
缸径
活塞杆
缸筒型材
位置检测
通过接近开关
派生型
一端活塞杆
工作压力
0.04 MPa ... 1.2 MPa
工作压力
0.6 bar ... 12 bar
工作模式
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
环境温度
-20 °C ... 80 °C
端位的冲击能量
1.3 J
缓冲长度
22 mm
6 bar 时的理论力值，返回行程
1682 N
6 bar 时的理论力值，前进行程
1870 N
0 mm 行程的移动质量
430 g
每 10 m 行程的附加重量
62 g
0 mm 行程的基本重量
1740 g
每 10 mm 行程的额外移动质量
25 g

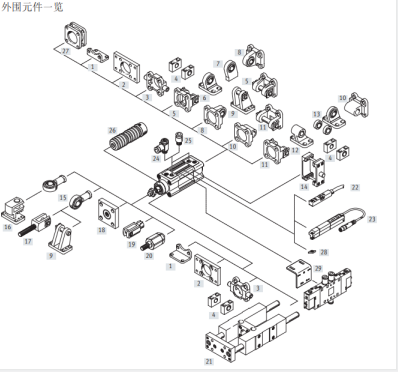

安装方式
要么：
通过内螺纹安装
带附件
气动接口
G3/8
材料说明
RoHS 合规
盖子材料
涂层压铸铝
活塞密封件材料
TPE-U(PU)
活塞材料
精制铝合金
活塞杆材料
高合金钢
活塞杆密封刮油器材料
TPE-U(PU)
缓冲器密封件材料
TPE-U(PU)
Cushioning piston material
聚甲醛
缸筒材料
光滑阳极氧化精制铝合金
螺母材料
镀锌钢
轴承材料
POM
有环螺钉材料
镀锌钢
e/r Festo 核心产品范围
涵盖您自动化应用的 80%
q24小时内从Festo 工厂发出
全球13个服务中心备有库存
过2200 种产品。
全球:
*:
简单:
始终备有库存
Festo 质量水准，优惠的价格
简化采购和仓储
w*多5天内发货
全球4个服务中心为您提供装配服务
每个产品系列*多有 6 × 1012 个派生型
主要特性
一览
• 标准气缸符合 ISO15552 (对应
已撤销的标准 ISO 6431,
DIN ISO 6431, VDMA24562,
NFE49003.1 和 UNI 10290)
• 双作用
• 用于电子式位置感测
• 可提供抗扭转
• EX4: 用于防爆区域
• 附件丰富，几乎可将气缸安装
在任意地方
• 三种缓冲形式:
– 弹性缓冲: 两端带弹性缓冲垫
– PPS 缓冲: 气动缓冲，双端自
调节
– PPV 缓冲: 气动缓冲，两端可
调
• 用模块化产品系统可按照个性
需求配置派生型
• 派生型众多，灵活性佳
DSBC-...-C – 带夹紧装置，标准孔型
• 标准孔型
• 可将活塞杆保持或夹持在任意
位置
• 即使在交替负载、工作压力波
动或系统出现泄漏的情况下，
活塞杆也能长时间夹持在位置
上
用在安全相关的应用场合时需要
采用额外措施；例如，在欧洲，
就必须遵守欧盟机械指令所列出
的标准。
如果没有额外措施，本产品就不
适用于控制系统中与安全相关的
部分。
DSBC-...-E1/-E2/-E3 – 带终端位置锁，标准孔型
• 标准孔型
• 正锁定终端位置，作为掉落保
护。活塞杆锁定在终端位置，
以防出现压降
• 任一端或两端
用在安全相关的应用场合时需要
采用额外措施；例如，在欧洲，
就必须遵守欧盟机械指令所列出
的标准。
如果没有额外措施，本产品就不
适用于控制系统中与安全相关的
部分。
DSBC-...-P2 – 带波纹管组件DADB，标准孔型
1
波纹管可保护活塞杆、密封件和
轴承免受各种介质的影响，这对
这些组件的使用寿命有积极的影
响。
波纹管组件是无泄漏系统。要防
止吸入不需要的介质，管式排气
和进气必须通过连接部分处的压
力补偿孔 [1]
该组件保护活塞杆、密封件和轴
承免受多种介质的侵入，例如：
• 灰尘
• 碎屑
• 油
• 油脂
• 燃油
订购波纹管组件
如果使用波纹管组件，加长活塞
杆就*必要。
通过模块化产品系统或作为附件
订购波纹管组件。这种情况下必
须注意：
通过模块化产品系统订购:
选择特性P2，波纹管组件供货时
已安装在轴承盖上。所需活塞杆
加长量自动考虑在内。就无需给
特性...E 给定一个值。
作为附件订购:
如果波纹管组件作为附件订购，
在模块化产品系统中必须输入特
性...E 所需的值
ISO 费斯托FESTO标准气缸DSBC-63-350-PPVA-N3
