N9020B信号分析仪

N9020B信号分析仪产品介绍

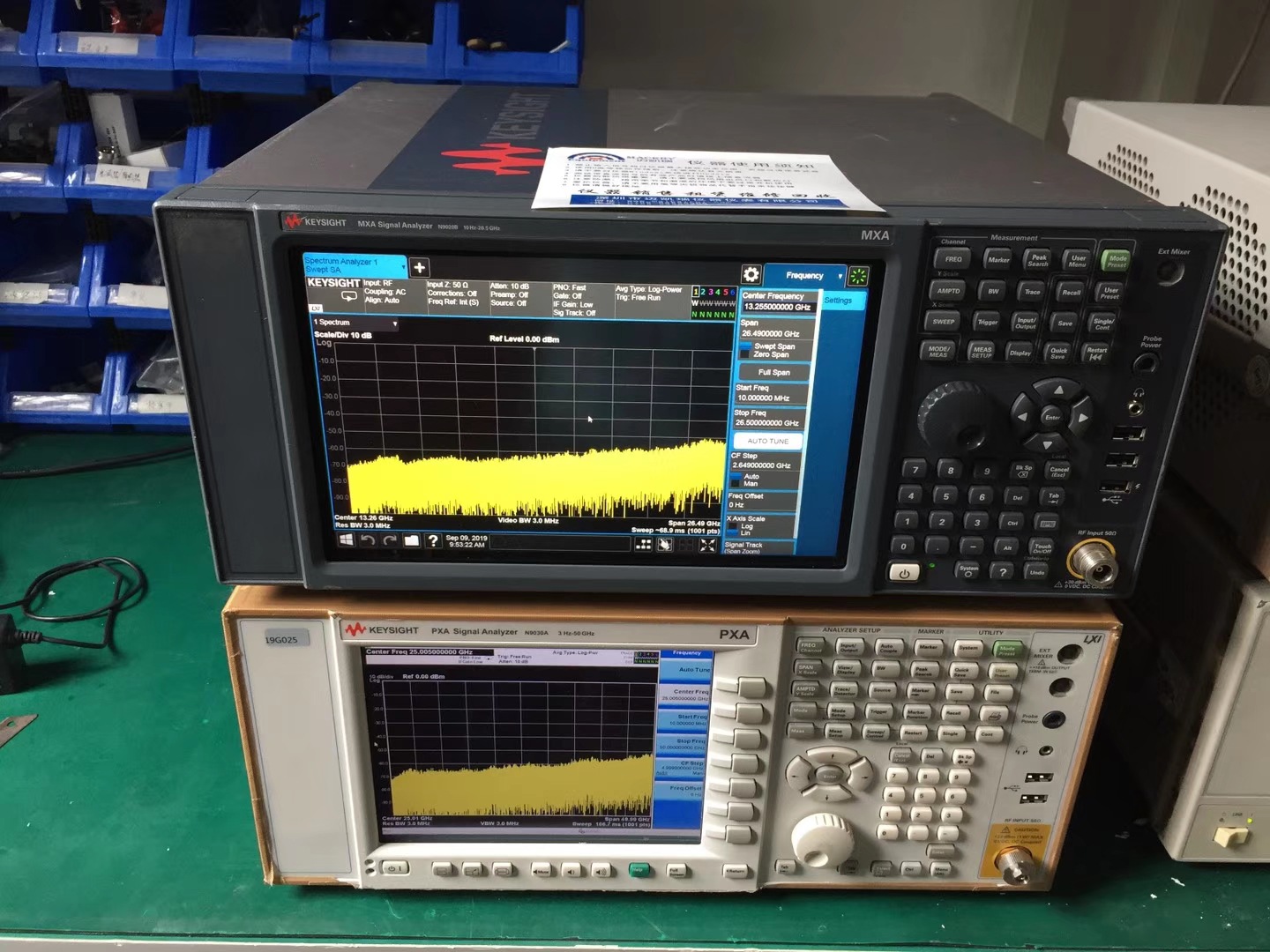

N9020B信号分析仪是由深圳市迈凯瑞仪器仪表有限公司现货销售N9020B MXA信号分析仪是用于无线领域的。它具有*的灵活性，可以迅速适应用户不断变化的测试要求――包括当前和未来的要求。

Keysight N9020B 频谱分析仪 主要特性和功能

• 快速适应无线器件不断演进的测试要求
• 通过硬件加速功率测量缩短测试时间，显示更新速率快，并且具有游标峰值搜索和快速扫描功能
• X 系列应用软件提供一键式测量，显著简化测试
• 全频段实时频谱分析能够捕获偶发或瞬态信号

N9020B信号分析仪N9020B信号分析仪

Keysight N9020B 频谱分析仪 技术指标

频率	10 Hz 至 50 GHz
频率选件	3.6, 8.4, 13.6, 26.5, 32, 44, 50 GHz
分析带宽	160 MHz
带宽选件	25 MHz 标配，40、85、125、160 MHz
实时带宽	160 MHz
实时带宽选件	85, 125, 160 MHz
1 GHz 时的 DANL	-172 dBm
1 GHz 时，10 kHz 频偏处的相位噪声	-114 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声	-114 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声	-136 dBc/Hz
体幅度精度	±0.23 dB
三阶截获（TOI），1 GHz 时	+20 dBm
1 GHz 时的三阶动态范围	116 dB
应用——通用	89600 VSA 软件 模拟解调 噪声系数 相位噪声 脉冲 实时频谱分析 EMI MATLAB Vector Modulation Analysis
应用——蜂窝	GSM/EDGE LTE/LTE-Advanced NB-IoT W-CDMA/HSPA/HSPA+
应用——无线连通性	Bluetooth® (BR/EDR/LE4.2/5.0) Short Range Communications (ZigBee, Z-Wave) WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
应用——数字视频	无
性能水平	◆◆◆◆◇◇
标准衰减器衰减范围	70 dB
标准衰减器步进	2 dB
* 截获概率的短信号持续时间	3.57 µs
信掩比 > 60 dB 时的可检测信号持续时间	5 ns
无杂散动态范围	72 dBc
多域带宽	160 MHz
显示视图	密度 频谱图 密度频谱图 PvT（功率随时间的变化）频谱 PvT（功率随时间的变化）
触发	FMT（频率模板触发） TQT（时间限定触发） 电平 射频猝发 线路 外置 周期
使用频率模板触发的应用软件	89600 VSA 软件 实时频谱分析仪 Pulse Measurement Application
2 GHz 时的 DANL，不配备前置放大器	-154 dBm/Hz
10 GHz 时的 DANL，不配备前置放大器	-151 dBm/Hz
可用应用	是
台式	是
Real-Time Data Streaming	否
