日本SMC过滤减压阀+油雾分离器AC30D-03CM-V1-A
作业性提高
因滤芯和杯体的一体化，更换滤芯时，可拿在手里轻松进行
节能减压阀 圧力下降量：*改善50%
削减维护空间 *消减46%
提高目视确认性和安全性
用透明杯保护罩，包覆外壳
附件
隔板：Y200-A、Y300-A、Y400-A、Y500-A
带托架的隔板：Y200T-A、Y300T-A、Y400T-A、Y500T-A
字段描述 字段取值 取值描述
主体大小 30 组合件大小
螺纹的种类 - Rc
接管口径 03 3/8
可选项a C 浮子式自动排水器N.C.(常闭)未加压时不排出
可选项b M 圆形压力表(带有色环)
附件 V1 残压释放3通阀
准标准a - 0.05～0.7MPa设定，聚碳酸酯杯
准标准b - 带排水活门，溢流型，流向：左→右，产品标牌和压力表的单位表示：MPa
注 1) 选项 G、M 未组装和提供
发货时松动。
注 2) 不加压时，冷凝水
不启动自动排水
机制将留在碗中。释放
结束前的残余冷凝水
建议当天操作。
注 3）如果压缩机较小（0.75 kW，
排放流量小于 100 L/min[ANR])，
可能会发生排水旋塞漏气
在开始运营期间。 N.C. 类型是
受到推崇的。
注 4) 安装压力表时，a
将安装 1.0 MPa 压力表用于
标准 (0.7 MPa) 型。 0.4兆帕压力
0.2 MPa 型的压力表。
注 5) 支架位置因产品而异
压力开关安装。
注 6) 确保出口压力为
释放到大气压力使用
压力计。
对于 V1 规格，使用带有
设定压力为 0.15 MPa 或更高以确保
压力释放。
注 7) 压力可设定为高于
在某些情况下规格压力，但
在规格范围内使用压力。
注8) 无阀功能
注9）管螺纹型：NPT。该产品是
仅根据新规定供海外使用
测量法。 （SI 单位类型是
提供在日本使用。）
MPa 和 psi 一起显示在
压力单位。
不能与 M 一起使用：圆压
仪表（带颜色区域）。提供者
特殊要求。
注 10) D：管螺纹型：NPT
注 11) 金属碗组合：2 和 8 为
无法使用。
注12）浮球式自动排水器组合：C
并且 D 不可用。

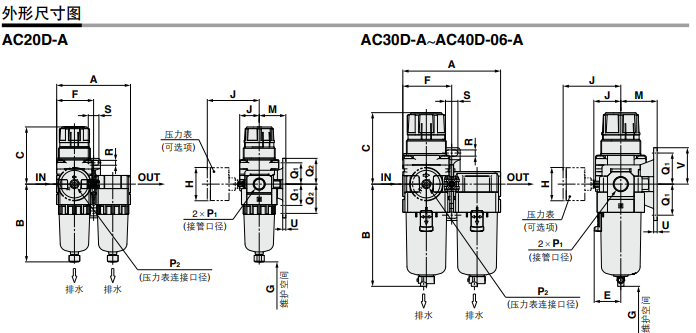

型号 AC20D-A AC30D-A AC40D-A AC40D-06-A
分量滤波器调节器 [AW] AW20-A AW30-A AW40-A AW40-06-A
油雾分离器 [AFM] AFM20-A AFM30-A AFM40-A AFM40-06-A
端口尺寸 1/8、1/4 1/4、3/8 1/4、3/8、1/2 3/4
压力表端口尺寸 [AW] 1/8
流体空气
环境和流体温度 – 5 至 60nC（无冻结）
耐压 1.5 MPa
*工作压力 1.0 MPa
*低工作压力 0.05 MPa
设定压力范围 [AW] 0.05 至 0.7 MPa
标称过滤等级 [AW/AFM] AW：5 毫米，AFM：0.3 毫米（99.9% 过滤粒度）
额定流量 (L/min (ANR)) [AFM] 注 1) 0
出口侧油雾浓度 [AFM] 注 2) 3) MAX 1.0 mg/m3 (ANR) (y0.8 ppm)
碗材质 [AW/AFM] 聚碳酸酯
保龄球 [AW/AFM] 半标准（钢） 标准（聚碳酸酯）
施工 [AW] 泄压型
重量（公斤） 0.33 0.66 1.24 1.35
符号 说明
$-
身体尺寸
20 30 40
4 美元
半标准
j 压力单位 无 以英制单位表示的铭牌和压力表：MPa )))
Z 注 9) 铭牌、碗的警告牌和英制压力表：psi、nF D 注 10) D 注 10) D 注 10)
421
空气组合 AC20D-A 至 AC40D-A 系列
AC-A
AF-A
AF;-A
增强现实
翼
AW-A
交流电
AF-A
AF;-A
增强现实
