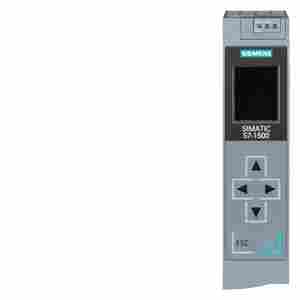

 | SIMATIC S7-1500, CPU 1511-1 PN, 中央处理器 mit 工作存储器 150 KB 用于 程序 和 1MByte 用于数据, 1. 接口:PROFINET IRT mit 2 Port 交换机, 60 NS Bit-Performance, 需要 SIMATIC 存储卡 |
销售电话 微信
我公司西门子销售 PLC CPU 触摸屏 变频器 楼宇
SIEMENS上海朕锌电气设备有限公司
QQ 2779823058 转真
电话 zx-plc.com
销售西门子S7- 200/300/400/1200/1500PLC，ET200分布式I/O:ET200S、ET200M、ET200SP、ET200PRO、
3RW系列软启动器(3RW30/3RW40/3RW44/3RW31)、3RK系列电机启动器、数控系统、销售电话：
变频器、(MM420/MM430/MM440/S110/S120/G120/G120C/V10/V20/V60/V80/V90/G130/G15
0)、销售电话 QQ：QQ 2779823058
人机界面、触摸屏、伺服、电机、西门子通讯电缆、现场总线、DP接头、工控机，西门子低压电器，西门子楼宇系列
并可提供西门子维修服务，24小时销售电话：QQ QQ 2779823058
西门子知其道用其妙 真诚对待您的每一次来电 博大精深 同心致远
2.S7-200分类
S7-200PLC是小型模块式的PLC,整机1/O点数从10-40点，
中央处理单元
PLC
s7-200系列PLC zx-plc.com
一，S7家族
西门子可编程控制器系列产品包括小型PLC （S7-200)系列。中低性系列（S7-300)和中高性能系列
（S7-400).西门子S7家族产品PLC的1/O点数，运算速度，程序容量及网络功能 CPU 模块功能来看。S1MAT1C S7-200系列小型可编程序控制器发展至今，大致经历了两代
SIEMENS上海朕锌电气设备有限公司
销售电话 微信
QQ 2779823058 转真
电话
西门子6ES75111AK010AB0全面介绍
描述
PC 站通过以太网连接控制器（比如 S7-300 站），并使用 OPC 服务器访问 S7 - 300 站的过程数据。如果 PC 机中没有安装组态工具 NCM 和 STEP 7 软件，仅仅 SIMATIC NET 软件可用，那么 PC 站的组态只能在其他机器 ( 安装 STEP 7 或 NCM PC ) 或者西门子编程器上进行组态。
注意
下图描述的是 PC 站的下载过程。
图 01
PC 站设置
需要在 PC 站上做以下设置，然后通过 OPC 服务器访问 S7 - 300 站。
| 序号 | 步骤 |
| 1 | 在 PC 站的 Windows 网络设置中，打开 LAN (局域网) 的属性对话框，修改 IP 地址和子网掩码。IP 地址和子网掩码在以后 STEP 7 中的 PC 站组态中将用到。
|
| 2 | 打开站组态编辑器，定义 PC 站的名称，并与 STEP 7 或 NCM 中组态的 PC 站名相匹配，然后添加所需要的模块。 以下的模块在例子中使用到：
|
| 3 | 打开配置控制台 (菜单中Start > SIMATIC > SIMATIC NET > Set PC station)，检查网卡模块的模式设置为“Configured mode”。
|
在第二台 PC 机或者西门子编程器上组态 PC 站
根据站组态编辑器设置，在第二台 PC 机或西门子编程器的 STEP 7 中组态 PC 站。 过程如下：
| 序号 | 步骤 |
| 1 | 将西门子编程器作为 PC 站连接到相同的工业以太网网段。 |
| 2 | 在 SIMATIC Manager 中打开包含 S7 站组态的 STEP 7项目。 在符号表中，可以添加所需标签的符号名。 在例子中，“Clock Byte”定义为时钟标记字节 MB10。
|
| 3 | 在 SIMATIC Manager 中，增加 SIMATIC PC 站 (Insert > Station) ，作为下载条件，需要修改 PC 站的名称，以便和站组态编辑器中 PC 站的设置匹配。
|
| 4 | 打开 PC 站的硬件组态，在机架中插入“OPC Server”和“IE General”模块。作为下载条件，机架中模块的位置需要和站组态编辑器中 PC 站的设置匹配。
双击机架中的“IE General”模块，打开“IE General”的属性对话框。 |
| 5 | 在“IE General”的属性对话框中，点击“Properties”按钮打开“Properties - Ethernet interface IE General”对话框，设置 IP 地址和子网掩码。
|
| 6 | 输入的 IP 地址和子网掩码已经在 PC 站的 Windows 网络设置中的 LAN（局域网）中设置过。 点击“OK”关闭对话框。
|
| 7 | 作为下载条件，需要编译和保存 PC 站的硬件组态。 |
| 8 | 在 SIMATIC Manager 中打开 NetPro (菜单中Options > Configure Network) 。 |
| 9 | 在 NetPro 中插入 S7 连接，用于建立 SIMATIC PC 站和 S7 站的数据通讯。
|
| 10 | 如果想用 OPC 服务器访问 S7 站的符号表，在 NetPro 中双击 PC 站上 OPC 服务器，然后打开 OPC 服务器的属性对话框。 在 OPC 服务器的属性对话框中选择“S7”标签，使能“Use Symbols > All”的功能。 点击“OK”关闭对话框。
|
| 11 | 在 NetPro 中打开“Set PG/PC Interface”的对话框 (菜单中Tools > Set PG/PC Interface...)。在“Interface Parameter Assignment Used”中选择“TCP/IP -> Network card”栏。
|
| 12 | 标记 SIMATIC PC 站，编译和保存组态，然后从编程器下载组态到 PC 站。
|
用 OPC Scout 测试组态
OPC Scout 是一个 OPC 客户机，随 SIMATIC NET 软件一起提供。
启动 OPC Scout （菜单中Start > SIMATIC -> SIMATIC NET -> OPC Scout）。
当组态设置，并下载到 PC 站，将可以访问 S7 站的符号表，例子中显示符号。
图 14
