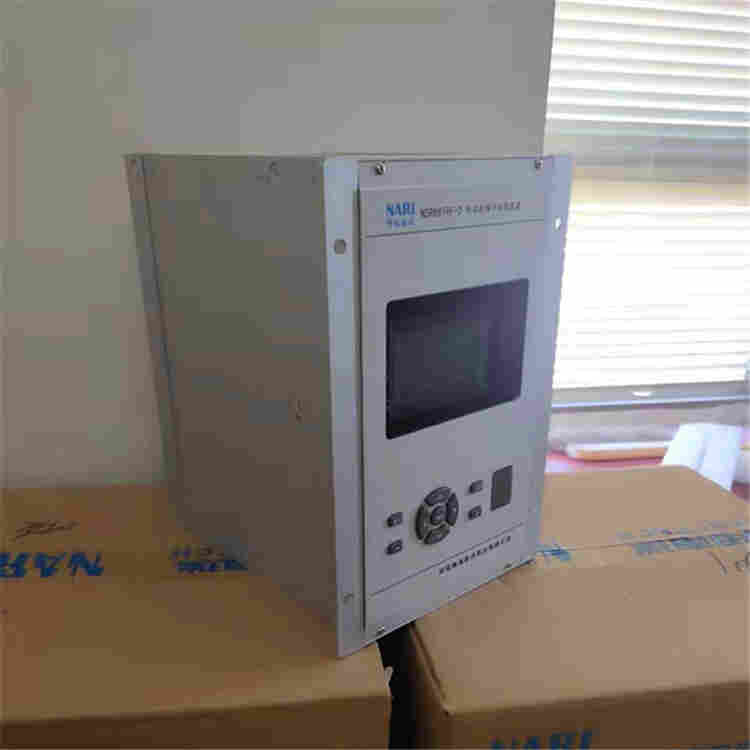

@国电南瑞NSR661RF-D微机保护装置
NSR661RF-D 为电动机保护测控装置，实现 3kV~10kV 大中型异步电动机的保护、测控、操作
等功能。
1 功能配置
保护方面的主要功能有：1）差动保护（差动速断、比率差动、CT断线判断、磁平衡差动）；2）
两段定时限过流保护；3) 反时限过流保护； 4）不平衡保护（由两段负序过流保护构成，其中二段
可选择反时限过流告警或跳闸；5）过负荷保护；6﹚过热保护；7）两段零序过流保护；8）有流闭
锁失压保护；9）过电压保护；10）外部非电量开入保护。
测控方面的主要功能有：1）23 路遥信开入采集、装置遥信变位、SOE 记录；2）正常断路器
遥控分合；3）Ia、Ic、Ua、Ub、Uc、3Io、Uab、Ubc、Uca、3Uo、Pa、Pb、Pc、P、Q、S、COSφ、
Fr 等 18 个模拟量的遥测；4）事件 SOE。
2 工作原理
2.1 差动保护
本装置差动保护由差动电流速断保护和比率差动保护组成，动作特性见图。图中阴影区为动作
区，Icdsd以上为差动电流速断保护动作区，Icdqd和斜率以上为比率差动保护动作区。两个保护使用
一组出口接点，使用同一硬压板，但分别有控制字投退。Icdsd为差动速断定值，Icdqd为比率差动差
流定值。K为差动保护比率系数。
图 12.2.1 差动保护动作特性
2.1.1 差动电流速断保护
当任一相差流大于差动速断电流定值时瞬时动作于出口继电器，作为差动保护范围内严重故障
的保护。CT断线时不闭锁差动速断保护。
2.1.2 比率差动保护
比率差动保护经 CT 断线元件闭锁。差动电流门槛定值躲正常运行时的不平衡电流。
