随着光伏行业的发展，原来安规耐压6kV，绝缘1kV的规格已经不适用于行业的要求，以及对接地电阻的测试也向直流接地测试发展。我们针对这一变化，专门研制了耐压绝缘均达10kV，并融合了直流接地电阻功能的二合一/三合一组合机以及多路组合测试仪，可以一次完成对光伏组件的安规测试要求，效率高，性能稳定，该产品在测试微小电流分辨到0.001μA，绝缘电阻达到100GΩ，直流接地电阻达到100A，从而保证产品的品质
◆直流接地电阻*输出电流为60Adc,测试电阻值*可达150mΩ，精度可达±1% ◆符合UL1703-平板型太阳能组件安全标准和IEC61730-1光伏直流接地电阻测试要求 ◆可自动完成光伏组件的耐压、绝缘、直流接地电阻的测试 ◆具有快速放电功能，测试仪能在直流测试完0.2s的时间内把测试体及回路中的电放完，确保操作人员的安全 ◆耐压、绝缘恒压输出、直流接地电阻恒流输出，避免因输入电源电压不稳及负载变化使输出变化 ◆快速的电压上升时间（100ms以内）测量自动稳定控制系统 |

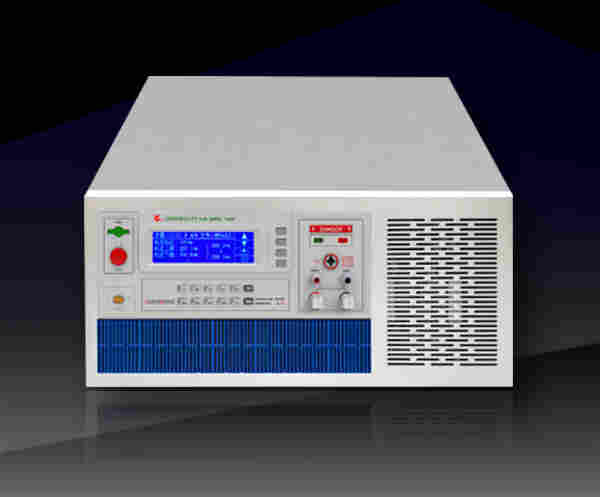

| 型号 | CS9923ECG | CS9923ECG-1 | ||
| ACW | 输出电压 | 范围 | 0.500kV～10.00kV | 0.500kV～10.00kV |
| 精度 | ±（1.5％读值+5V） | ±（1.5％读值+5V） | ||
| 分辨率 | 1V | 1V | ||
| *输出功率 | 200VA（10.00kV/20mA） | |||
| *额定电流 | 20mA | 20mA | ||
| 输出波形 | 正弦波 | 正弦波 | ||
| 输出波形失真度 | ≤5%（空载或纯阻性负载） | ≤5%（空载或纯阻性负载） | ||
| 波峰因数 | 1.3～1.5 | 1.3～1.5 | ||
| 输出信号类型 | DDS+线性功放驱动输出 | DDS+线性功放驱动输出 | ||
| 测试时间 | 0.3s～999.9s，0=连续测试 | 0.3s～999.9s，0=连续测试 | ||
| 电弧侦测 | 0~9，0为关 | 0~9，0为关 | ||
| DCW | 输出电压 | 范围 | 0.500kV～10.00kV | 0.500kV～10.00kV |
| 精度 | ±（1.5％读值+5V） | ±（1.5％读值+5V） | ||
| 分辨率 | 1V | 1V | ||
| *输出功率 | 100W（10.00kV/10mA） | 100W（10.00kV/10mA） | ||
| *额定电流 | 10mA | 10mA | ||
| 纹波系数 | ≤5%（10kV/10mA） | ≤5%（10kV/10mA） | ||
| 放电时间 | ≤200ms | ≤200ms | ||
| 测试时间 | 0.3s～999.9s，0=连续测试 | 0.3s～999.9s，0=连续测试 | ||
| IR | 输出电压 | 范围 | 0.500kV -2.500kV | 0.500kV-5.000kV |
| 精度 | ±（1.5％读值+5V） | ±（1.5％读值+5V） | ||
| 分辨率 | 1V | 1V | ||
| *上限设定值 | 50.00GΩ | 50.00GΩ | ||
| *下限设定值 | 50.00GΩ | 50.00GΩ | ||
| *小下限设定值 | 5MΩ | 5MΩ | ||
| 测试时间 | 0.0s，0.3s～999.9s 0=连续测试 | 0.0s，0.3s～999.9s 0=连续测试 | ||
| 自动切换档位 | 可设置为开、关 | 可设置为开、关 | ||
| 放电时间 | ≤200ms | ≤200ms | ||
| GR | 输出电流 | 范围 | （5.0~60.0）A | （5.0~60.0）A |
| 精度 | ±（1.5％读值+0.1A） | ±（1.5％读值+0.1A） | ||
| 分辨率 | 0.1A | 0.1A | ||
| 电阻下限设定 | 0~电阻上限值 | 0~电阻上限值 | ||
| 测试时间 | 0.3s～999.9s，0=连续测试 | 0.3s～999.9s，0=连续测试 | ||
名称 | 型号 | 图片 | 类型 | 描述 |
程控高压测试夹 | CS26009-2 |
| 标配 | 1根 |
程控电流测试夹 | CS26009-3 |
| 标配 | 1根 |
接地附件（红色） | CS26011-1 |
| 标配 | 1根 |
接地附件（黑色） | CS26011-2 |
| 标配 | 1根 |
综合测试盒 | CS26017-3 |
| 标配 | 1个 |
电源线 | CS26031-1 |
| 标配 | 1根 |
数据连接线 | CS26023-1 |
| 标配 | 1根 |
USB接口线 | CS26027-1 |
| 选配 | 1根 |
耐压点检盒 | CS26032 |
| 选配 | 1个 |
绝缘点检盒 | CS26034 |
| 选配 | 1个 |
接地点检盒 | CS26035 |
| 选配 | 1个 |
