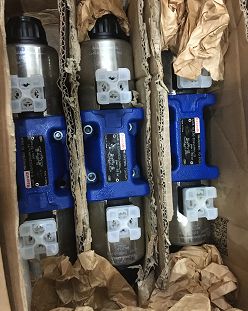

R900909636 4WE 6Y62/EG24N9K4/V电磁阀
产品使用要求
4WE6D62/EG24N9K4/V耐热氟橡胶电磁阀
4WE 型号的方向阀为电磁线圈操作的方向滑阀。这些阀控制流体的启动、停止和方向。
这些方向阀主要由壳体 (1)、一个或两个线圈 (2)、控制阀芯 (3) 和一个或两个复位弹簧 (4) 组成。
在断电情况下，控制阀芯 (3) 由复位弹簧 (4) 固定在中心位置或初始位置(脉冲阀芯除外)。控制阀芯 (3) 由液压油 (2) 中带湿式插脚的线圈启动。
要确保正常运行，必须注意将线圈的压力腔注满液压油。
线圈 (2) 的力通过推杆 (5) 作用在控制阀芯 (3) 上并将后者从其静止位置推到所需的终端位置。这可实现 P → A 和 B → T 或 P → B 和 A → T 的必要流向。
①因主阀芯上或阀体孔沉割槽棱边上有毛刺或者主阀芯与阀体孔之间的间隙里卡有污物，或者因主阀芯或阀孔形位公差差，产生液压卡紧，将主阀芯卡死在较大开度(max)的位置上，由于开口大，油液不减压。此时可根据上述情况分别采取去毛刺、清洗和修复阀孔和阀芯精度的方法予以排除。
②因主阀芯与阀孔配合过紧，或装配时拉毛阀孔或阀芯，将阀芯卡死在较大开度位置上，此时可选配合理的间隙。J型减压阀配合间隙一般为0. 007~0. 015mm，配前可适当研磨阀孔，再配阀芯。
③主阀芯短阻尼孔或阀座孔堵塞，失去了自动调节机能，主阀弹簧力将主阀推往较大开度，变成直通无阻，进口压力等于出口压力。可用φ1. Omm钢丝或用压缩空气吹通阻尼孔，并进行清洗再装配。
④对J型减压电磁阀，带阻尼孔的阻尼件是压入主阀芯内的，使用中有可能因过盈量不够而冲出。冲出后，使进油腔与出油腔压力相等(无阻尼)，而阀芯上下受力面积相等，但出油腔有一弹簧，所以主阀芯是处于较大开度的位置，使出口压力等于入口压力。此时需重新加工外径稍大的阻尼件并重新压入主阀芯。
力士乐REXROTH电磁阀接线方式
常闭型两位三通德国力士乐REXTOTH电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控德国力士乐REXTOTH电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
产品型号
4WE 10 J5X/EG24N9K4/M R901108754
R901401552 4WE 10 J5X/HG24N9K4/M
R901089243 4WE 6 Y7X/HG24N9K4
R901401553 4WE 10 M50/HG24N9K4/M
R900592655 4WE 10 U3X/CG24N9K4
R900943462 4WEH 10 D4X/6EG24N9ETK4/B10
R900952630 4WEH 10 E4X/6EG24N9ETK4/B10
R901108813 4WEH 16 D7X/6HG24N9ETK4/B10
R901480202 4WEH 16 D7X/6HG24N9ETK4/B10-910
R900753378 4WEH 16 E7X/6EG24N9ETK4/10B10
R901391161 4WE 10 L5X/HG24N9K4/M
R900909636 4WE 6Y62/EG24N9K4/V电磁阀
