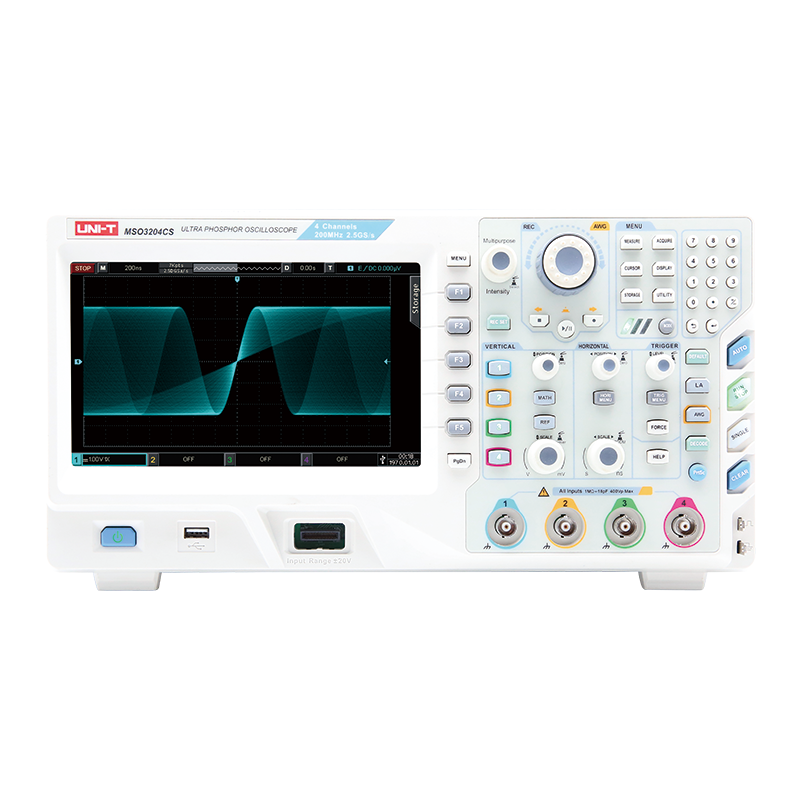

MSO3202CS

MSO3000CS系列混合信号示波器是基于UNI-T独创的Ultra Phosphor技术的一款多功能、高性能的示波器，实现了易用性、优异的技术指标及众多功能特性的*结合，可帮助用户更快地完成测试工作。是针对广泛的数字示波器市场包括通信，半导体，计算机，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器。

内置双通道50MHz信号发生器

频率分辨率：1μHz

采样率：250MSa/s

波形：正弦波、方波、斜波、脉冲波、噪声、直流DC、任意波形

工作模式：输出选通、持续、调制

调制类型：AM、FM

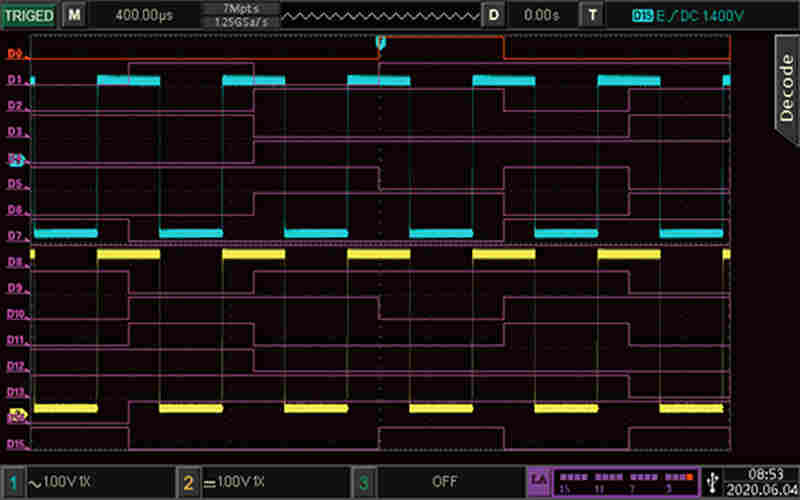

16数字通道逻辑

16个数字通道，准确捕获并显示数字电平信号及

总线逻辑状态

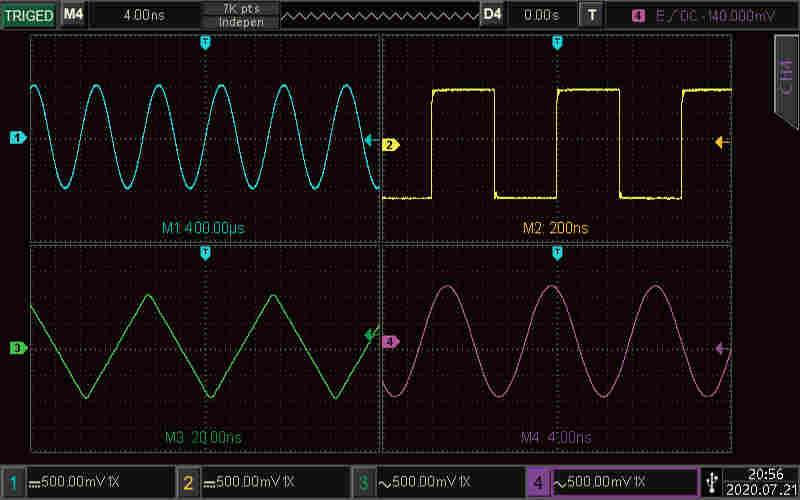

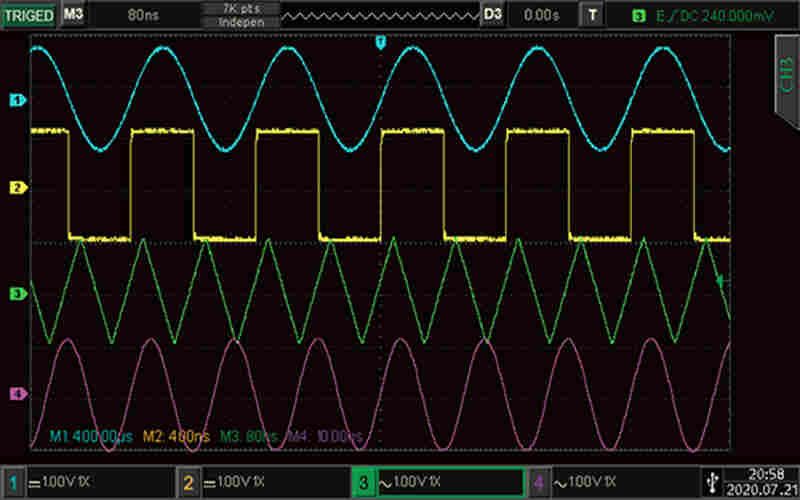

独立时基可调

每通道时基独立可调，方便用户同时观测四路频率差异较大的信号

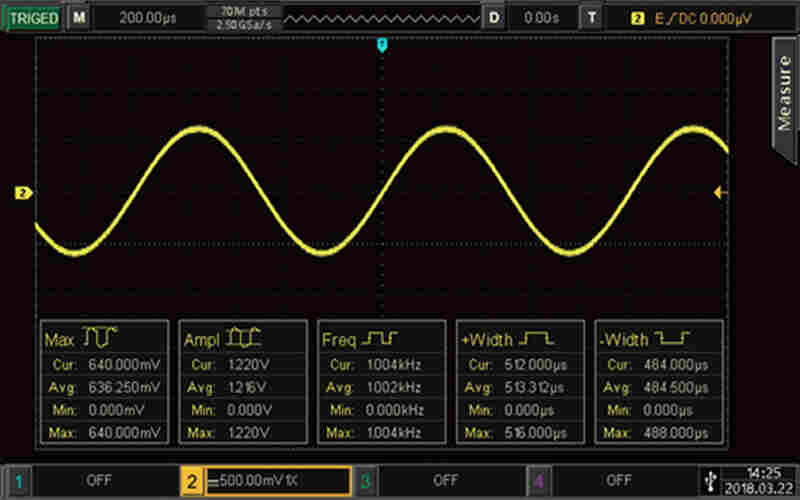

多种测量及统计功能

34种：*值、*小值、峰峰值、中间值、顶端值、底端值、幅值、周期平均值、平均值、周期均方根、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、上升延时、下降延时、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF、正占空比、负占空比、相位、面积、周期面积等34种自动参数测量

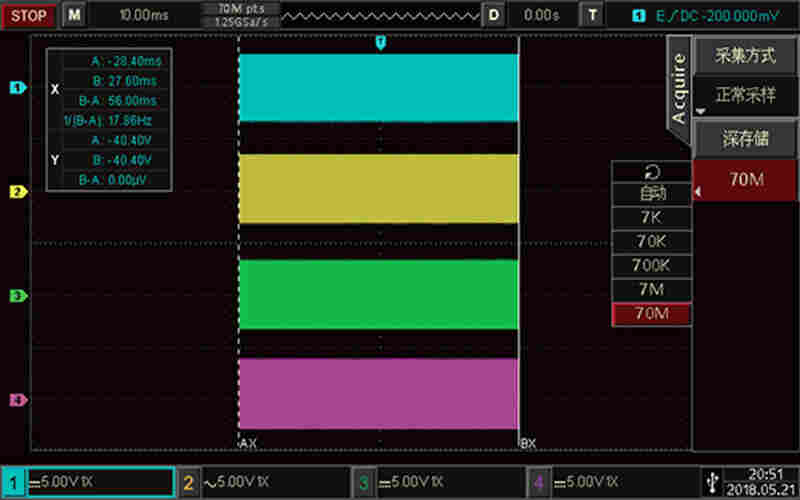

更高的存储深度

每通道70Mpts存储深度，观测四路信号同时，还可以

分析波形细节

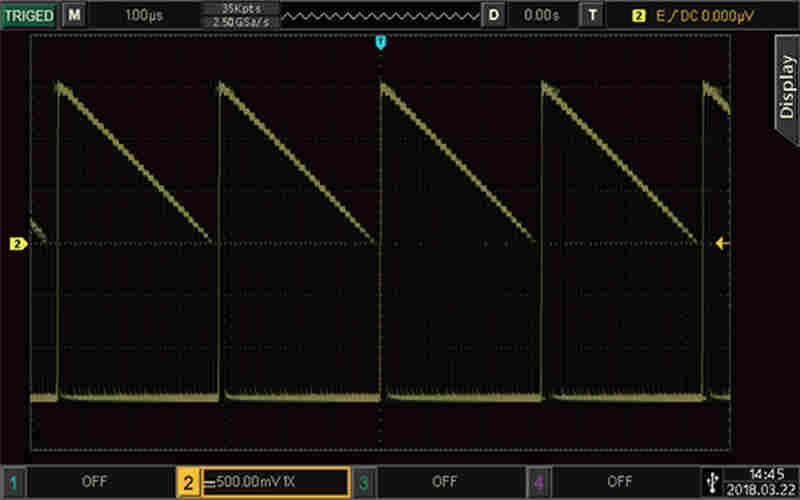

更高的波形捕获率

200,000 wfms/s - 捕获更快的波形，大大提高了捕获极

低概率事件的能力，可更直观的观察信号抖动和毛刺

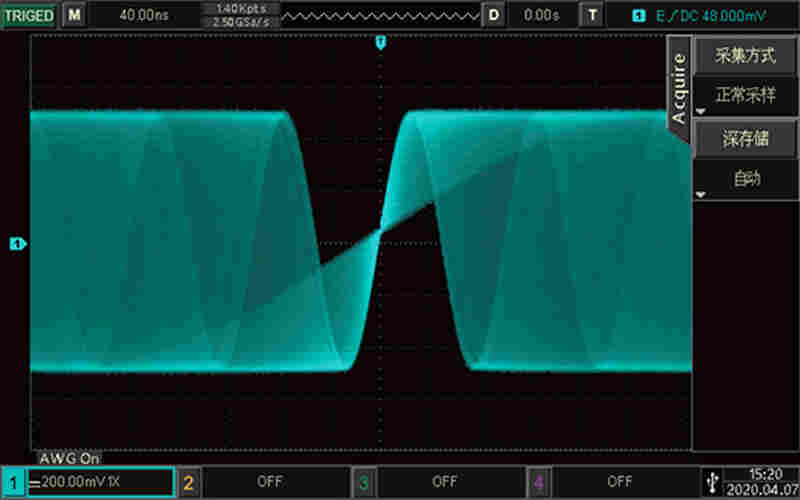

高级灰度显示

256级波形灰度显示，及时体现波形出现的概率大小

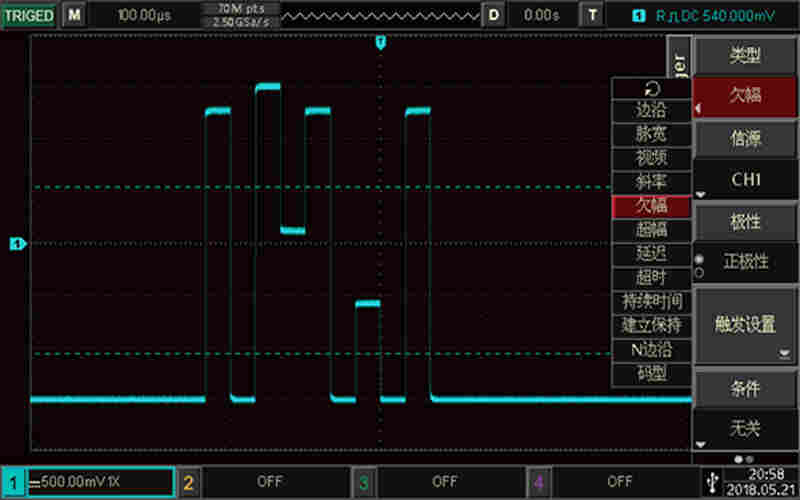

丰富的触发及解码功能

触发类型：边沿、脉宽、欠幅、幅、N边沿、延迟、时、持续时间、建立保持、斜率、视频、码型

解码类型：RS232,IIC,SPI,USB,CAN

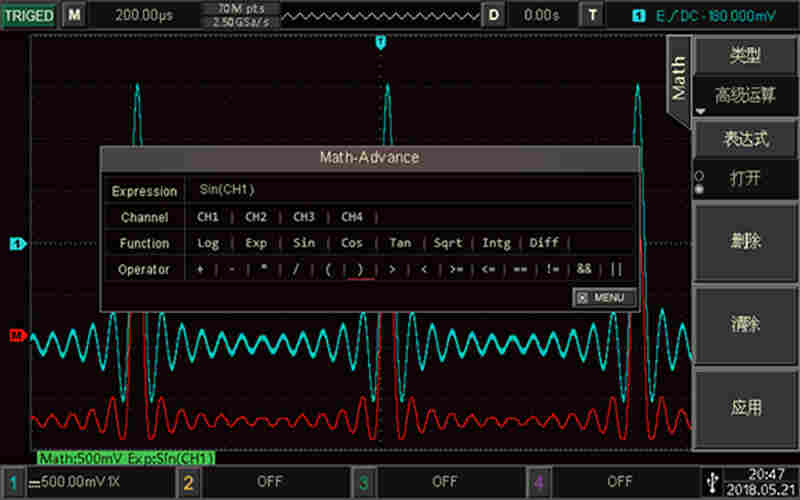

可编辑的高级运算

+、—、×、÷、FFT、逻辑运算、数字滤波、高级运算

型号

模拟通道数

模拟带宽

*实时采样率

*存储深度

*波形捕获率

数字通道

内置信号源

价格

操作

MSO3204CS

4

200MHz

2.5GS/s

70Mpts

200,000wfms/s

16

50M

-

加入对比

MSO3104CS

4

100MHz

2.5GS/s

70Mpts

200,000wfms/s

16

50M

-

加入对比

MSO3202CS

2

200MHz

2.5GS/s

70Mpts

200,000wfms/s

16

50M

-

加入对比

MSO3102CS

2

100MHz

2.5GS/s

70Mpts

200,000wfms/s

16

50M

-

加入对比
