MT100 10通道无纸记录仪 的详细介绍
MT100 10通道无纸记录仪
日本日图MT100无纸数据记录仪的特性:
易于查看，易于使用的无纸记录仪 防尘，防滴，振动在恶劣环境中使用的证明 模拟记录图表纸图像容易阅读的波形显示 紧凑型 设计144× 144× 200mm 隔离通道和多功能的输入，以适应不同的测量需求。 一个孤立的输入系统已经实施，使无后顾之忧测量。
10个输入通道已提供满足多通道需求。 丰富的输入类型的选择，以满足不同的测量需求。日本日图MT100无纸数据记录仪的技术参数：
| 项目 | 说明 | |||
| 模拟输入通道的数量 | 10个通道 | |||
| 外部输入/输出 | 触发器输入，4路逻辑输入或脉冲输入4路报警输出4路 | |||
| 采样间隔 | 100毫秒至1小时(*大100 ms/10ch) | |||
| TIME / DIV | 1秒/格至72小时/ DIV | |||
| 触发功能 | 类型 | 开始 | 数据采集??启动时产生一个触发 | |
| 停止 | 数据采集??启动时产生一个触发 | |||
| 条件 | 开始 | 关，等级，闹钟，预定的时间，外部，天 | ||
| 停止 | 关，级别，警报，预定的时间，时间，日，外部 | |||
| 条件 | 模拟 | H，L窗，窗外，变化率 | ||
| Logic逻辑 | H，L | |||
| 脉冲 | H，L窗，窗外，变化率 | |||
| 报警输出 | 号通道 | 4 | ||
| 输出格式 | 继电器接点输出(NO / NC) | |||
| 输出条件 | 等级判断，窗口的判断，逻辑模式的判断，脉冲判断 | |||
| 输出端子 | M4螺丝端子 | |||
| 评价 | 250 VAC/2A，30 VDC/2A | |||
| 脉冲输入范围 | 计数模式 | 0，500，5000，50 K，500 K，5米，50米，500的MC / FS(*多50 K /采样间隔) | ||
| 研究所模式 | 50，500，5000，50 K，500 K，5米，50米，500的MC / FS(*多50 K /采样间隔) | |||
| 转速模式 | 50，500，5000，50 K，500 K，5米，50米，500 M转速/ FS(*多50 K /秒) | |||
| 计算功能 | 统计计算* 1 | 平均值，峰值，*大值，*小值，RMS(2计算，可同时设置) | ||
| 通道间的计算 | 加法，减法，乘法，司(模拟输入CH1到CH10) | |||
| 湿式和干球温度转换 | 从测得的温度，湿球和干球湿度计算(干球：CH1，湿球固定：固定到CH2，范围0到100％) | |||
| 其他功能 | 搜索，注释输入，邮件，标记功能 | |||
| 接口PC | 以太网(10BASE - T / 100BASE - TX)，USB(兼容全速) | |||
| 以太网功能 | Web服务器功能，FTP服务器功能，FTP客户端功能，NTP客户端功能 | |||
| USB功能 | USB驱动器模式(文件传输/删除内部记忆体) | |||
| 内部存储设备 | 内置闪存：14 MB的USB记忆体插槽(兼容全速)* 2 | |||
| 显示 | 尺寸 | 5.7英寸TFT彩色液晶显示屏 | ||
| 显示的项目 | 波形+数字值(立式，卧式)，数字计算，条形图(垂直) | |||
| 时钟精度(23° C环境) | ± 0.002％(约50秒内每月) | |||
| 工作环境 | 温度：0?50 ° C，湿度：5?85％RH | |||
| 耐压 | 彼此之间的输入通道和GND：1分钟350 VP - P | |||
| 输入端子：1分钟350 VP - P | ||||
| 电源 | 100至240 V AC / 50到60赫兹，M4螺丝端子(不附电源线) | |||
| 电力消费 | 38 VA(当LCD是) | |||
| 外部尺寸 | 144 x 144 x 200 mm | |||
| 重量(大约) | 2.1公斤 | |||
| 耐振动 | 兼容符合JIS汽车第1类A级相当于振动测试方法 | |||
| 防尘，防滴等级：IP65兼容(前面板) | ||||
模拟输入规格
| 项目 | 说明 | |||
| 输入端子类型 | M4螺丝型端子 | |||
| 测量范围 | 电压 | 20，50，100，200，500 mV时，1，2，5，10，20，50，V，V FS 1-5 | ||
| 温度 | 热电偶：K，J，E，T，R，S，B，N，W(WRe5 - 26) | |||
| RTD：PT100，JPt100，PT1000(IEC751) | ||||
| 湿度 | 0至100％RH(0至1V转换电压，当使用可选的B - 530湿度传感器是用来) | |||
| 输入滤波器 | 关，2，5，10，20，40(移动平均) | |||
| 测量精度* 3 | 电压 | ±0.1％ | ||
| 热电偶 | 测量范围 | 精度 | ||
| R/S | 0 TS 100°C 100 < TS 300°C R : 300 < TS 1600°C S : 300 < TS 1760°C | ±5.2 °C ±3.0 °C ±(0.05 % of rdg + 2.0 °C) ±(0.05 % of rdg + 2.0 °C) | ||
| B | 400 TS 600 °C， 600 < TS 1820 °C | ±3.5 °C ±(0.05 % of rdg + 2.0 °C) | ||
| K | -200 TS -100°C -100 < TS 1370°C | |||
| E | -200 TS -100 °C -100 < TS 800 °C | |||
| T | -200 TS -100 °C -100 < TS 400 °C | |||
| JJ | -200 TS -100 °C -100 < TS 100 °C 100 < TS 1100 °C | |||
| N | 0 TS 1300 °C | |||
| W | 0 TS 2000 °C | |||
| RTD | Pt100 | -200 to 850 °C (FS = 1050 °C) | ||
| Pt100 | -200 to 500 °C (FS = 700 °C) | |||
| Pt1000 | -200 to 500 °C (FS = 700 °C) | |||
| *如果是内部参考结补偿，新增± 0.5 ° C至上述各值。 | ||||
| A / D转换器 | 16位(其中14内部承认) | |||
| *大输入电压 | 60VP - P(±终端之间) | |||
| 60VP - P(输入端子间) | ||||
| 60VP - P(输入端子和GND之间) | ||||
| 耐压 | 彼此之间的输入通道和GND：1分钟350VP - P | |||
| 输入端子：1分钟350VP - P | ||||
备注*1 实时与游标(有数据检讨)*2 1文件2 GB(这取决于使用的USB记忆体)* 3热电偶：0.32φ为T型，其他类型的0.65φPC软件规范
| 项目 | 说明 |
| 兼容的操作系统 | Windows 2000/XP/Vista (32 bit and 64 bit version) |
| 功能 | 主要单位的控制，实时数据采集，文件转换 |
| Max.*大单位数目 | 10个单位 |
| *大。渠道 | 100个频道 |
| 可设置项 | AMP的设置，捕捉设置，触发/报警设置，报告设置，其他 |
| 捕获的数据 | 实时数据，内部存储器中的数据，USB存储器中的数据(CSV和二进制数据) |
| 显示 | 模拟波形，逻辑波形，波形，数字值 |
| 文件转换 | 游标/所有数据的数据之间的转换 |
| 显示器功能 | 报警监控使电子邮件发送到地址 |
| 双显示功能 | 目前/以前的数据显示 |
| 统计计算，报告 | *大，*小，在测量过程中的平均数据 |
| 报告功能 | 每日或每月的文件自动创建 |
易于查看，易于使用的无纸记录仪防尘，防滴，振动在恶劣环境中使用的证明模拟记录图表纸图像容易阅读的波形显示紧凑型设计144× 144× 200mm隔离通道和多功能的输入，以适应不同的测量需求。一个孤立的输入系统已经实施，使无后顾之忧测量。

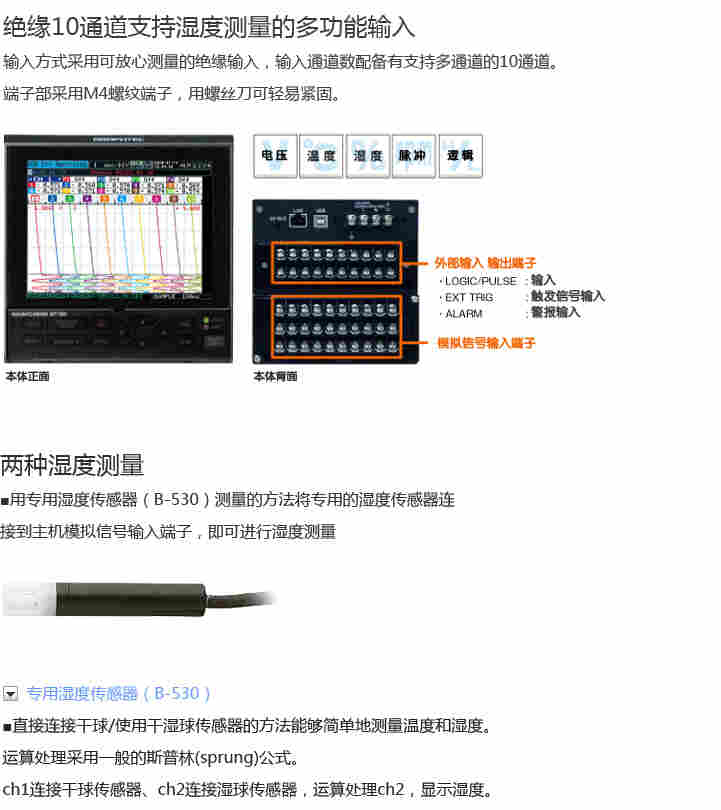

10个输入通道已提供满足多通道需求。丰富的输入类型的选择，以满足不同的测量需求后面板接线端子M4螺丝端子已用于输入端子，以简化接线。该终端可以轻松地用螺丝刀拧紧。如果出现异常值时，报警功能的异常通知经营者。四通道报警输出端子作为标准配置提供。湿度测量两种类型启用。使用湿度传感器(B - 530)湿度测量可以由专门的湿度传感器连接到一个单位的MT100模拟终端。工作温度范围：-25° C至+80° C工作湿度范围：0％RH?100％RH。相对湿度测量精度：±3％RH(相对湿度5％到98％相对湿度在25° C)外形尺寸：Φ14毫米× 80毫米(不包括电缆)电缆长度：3米直接连接的干球和湿球传感器大量的数据可以直接捕捉到USB记忆棒过了很长一段时间。一个USB记忆棒是用于记录介质。一过了很长一段时间衡量的十个可用通道大容量数据可以直接写入和记忆棒存储。在MT100的内部存储器包括14MB闪存介质。数据采集??时间(当测量十项渠道执行)
| 采集间隔(采样速度) | 100毫秒 | 1S | 10S | 1分钟 |
| 14MB的内部闪存 | 约13小时 | 约5天 | 约53天 | 约323天 |
| USB记忆棒(256兆字节) | 约9天 | 约98天 | 约987天 | 约5925天 |

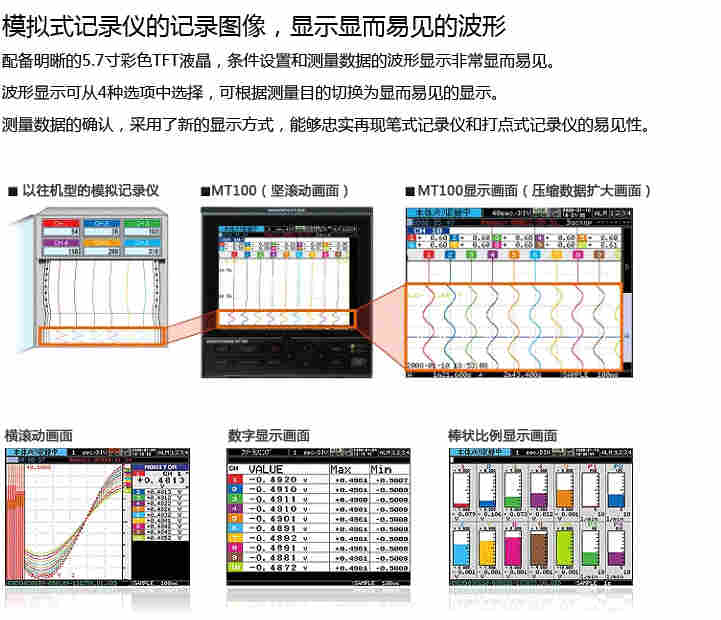

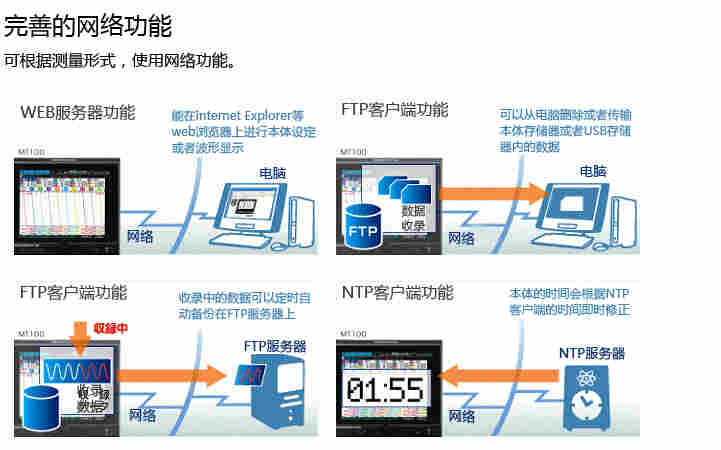

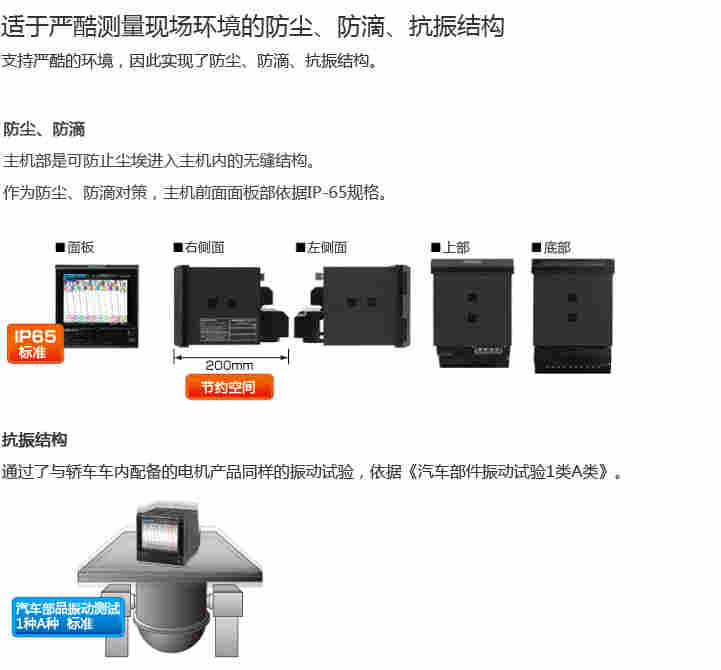

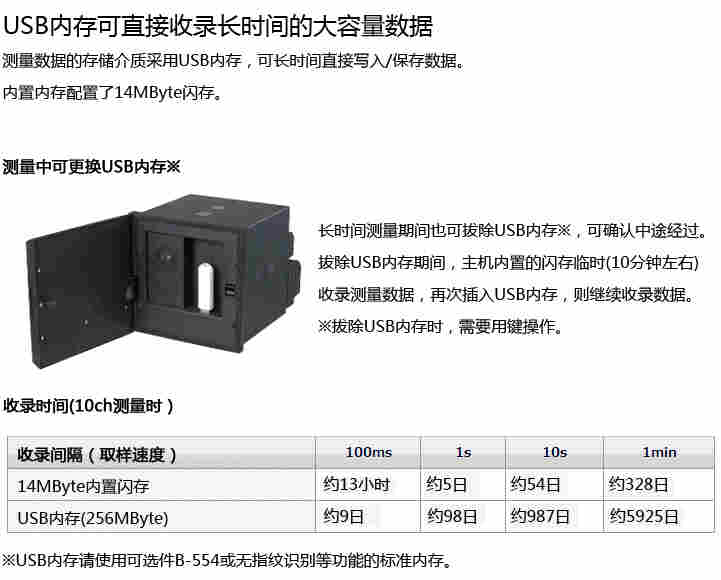

USB记忆棒，即使在测量过程中更换该USB记忆棒可以去掉*即使在长期记录正在执行，使测量的工作仍在进行检查。如果USB记忆棒被删除，数据捕获切换到MT100对约10分钟内内部缓冲存储器。当USB记忆棒是在MT100烁，数据再次捕捉到记忆棒。* 按键操作，需要在USB记忆棒拆除时间。防尘，防潮，抗振结构严重的测量环境，节省空间的设计。为了抵御恶劣的现场环境，结构已被设计为防尘，防潮，和振动性。该单位的MT100前面板符合IP65标准的结构，既防尘，防潮。为了防止尘土进入，也有在MT100单位本身没有开衩。此外，本单位的抗振结构符合标准的汽车零部件，第1类A级振动测试方法前面板的防尘，防潮结构符合IP65保护标准。振动性结构符合[振动汽车零部件标准，第1类A级测试方法]。此外，节省空间的设计提供了一个只有200毫米至使在测试系统的各种安装方便减少深度。易于查看波形显示图上表现为，如果文件模拟录像机使用。一个大尺寸5.7英寸彩色TFT液晶显示屏，明亮，便于阅读，是内置的。测量结果是忠实地再现了传统模拟录像机所使用的显示格式。波形显示类似的笔记录或点打印记录仪使测量进度一目了然容易确定的。四显示格式提供，以使*易于查看的格式必须为每个测量应用选择。一轴压缩的时间显示是提供在屏幕的底部。由于用钢笔录像机或点打印记录仪，波形显示使测量进度一目了然容易确定。压缩比率可以设置在十内的1 / 10到1 / 100 TIME / DIV范围递增。**的网络功能一个多元化的网络功能，可用于配合测量应用。
| WEB服务器功能波形显示和MT100的设置可通过诸如IE浏览器。 | FTP服务器功能在MT100的内部记忆体或USB记忆棒中存储的数据可转让或通过在计算机上执行的操作删除。 |
| FTP客户端功能捕获到的MT100的内部记忆体或USB记忆棒中的数据可以自动备份到FTP服务器在固定的时间间隔。 | NTP客户端服务器功能在MT100的时间可以同步到NTP服务器的时间间隔周期性。(NTP：网络时间协议) |
MT100无纸记录仪应用软件应用软件作为标准附件提供了MT100可以轻松的在线测量和数据文件的格式转换。主屏幕(YT)轻松设置图标键已经提供直观的波形操作。设置屏幕的人数已减少到只有六人。在放大器设定画面等画面可以进行设置，而观看的输入信号。便民功能统计计算/报警历史记录密码保护功能批量捕获的数据转换为CSV格式搜索功能的特定点捕获的数据直接到Excel功能通道组功能注释输入功能各种屏幕显示YT，XY，数字显示，仪表显示和报告显示屏幕已经提供，以满足各种测量应用。此外，重放显示屏幕可以被为YT之间，游标或数字显示XY。
