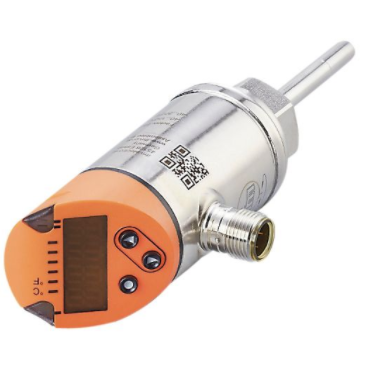

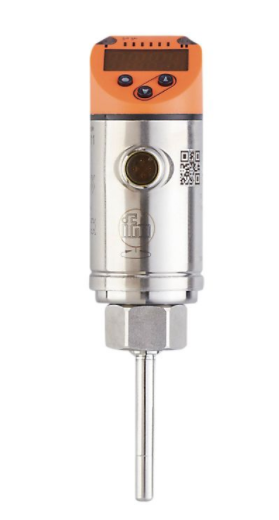

IFM带显示器的温度传感器TN7511参数介绍
温度传感器在进行快速测量时这种影响尤为突出。所以应尽可能采用热电极较细、保护管直径较小的热电偶。测温环境许可时，甚至可将保护管取去。由于存在测量滞后，用热电偶检测出的温度波动的振幅较炉温波动的振幅小。测量滞后越大，热电偶波动的振幅就越小，与实际炉温的差别也就越大。当用时间常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。为了准确的测量温度，应当选择时间常数小的热电偶。时间常数与传热系数成反比，与热电偶热端的直径、材料的密度及比热成正比，如要减小时间常数，除增加传热系数以外，总线有效的办法是尽量减小热端的尺寸。使用中，通常采用导热性能好的材料，管壁薄、内径小的保护套管。在较精密的温度测量中，使用无保护套管的裸丝热电偶，但热电偶容易损坏，应及时校正及更换。
极大的温度评估范围
两个开关输出，其中一个带有 IO-Link 通信接口

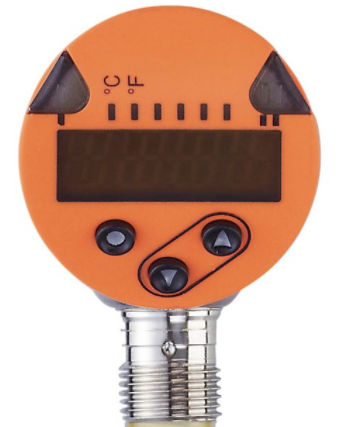

友好直观的 3 按钮控制
红/绿显示，用于明确标识可接受的范围
用于开关状态指示的清晰可见 LED
产品特征
输入和输出数数字输出数量: 2
测量范围
-50...150 °C
-58...302 °F
系统接口螺纹连接 M18 x 1,5 内螺纹
面板安装长度 EL [mm]45
应用
特殊的性能镀金触点
测量元件1 x Pt 1000; (根据DIN EN 60751标准, A级)
介质液体和气体介质
抗压强度 [bar]300
*小的插入深度 [mm]12
电气数据
工作电压 [V]18...32 DC; (符合cULus - Class 2标准)
电流损耗 [mA]< 50
防护等级III
反相保护有
开机延迟时间 [s]1
Watchdog集成看门狗电路有
的输入/输出
输入和输出数数字输出数量: 2
输出
输出数量2
输出信号开关信号; IO-Link; (可配置)
电气设计PNP/NPN
数字输出数量2
输出功能常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V]2.5
开关量输出DC的持续电流负载 [mA]250
短路保护有
短路保护类型脉冲
过载保护有
测量/设定范围
探杆长度L [mm]45
测量范围
-50...150 °C
-58...302 °F
开关点, SP
-49.8...150 °C
-57.6...302 °F
复原点, rP
-50...149.8 °C
-58...301.6 °F
设定步距
0.1 °C
0.1 °F
分辨率
开关量输出分辨率 [K]0.1
显示分辨率 [K]0.1
精度/偏差
开关点精度 [K]± 0,3 + (± 0,1 % MS)
显示度 [K]± 0,3 + (± 0,1 % MS)
温度系数 [测量范围值的百分比 / 10 K]0,1; (如果出现参考条件偏差25 ± 5 °C)
反应时间
响应时间T05 / T09 [s]1 / 3; (根据DIN EN 60751标准)
软件/编程
参数设定迟滞/窗口; 常开/常闭; ON延迟、关断延时; 阻尼; 显示单位; 电流/电压输出
接口
通信接口IO-Link
传递类型COM2 (38,4 kBaud)
IO-Link revision1.1
工作条件
环境温度 [°C]-25...80
存储温度 [°C]-40...100
外壳防护等级IP 67
