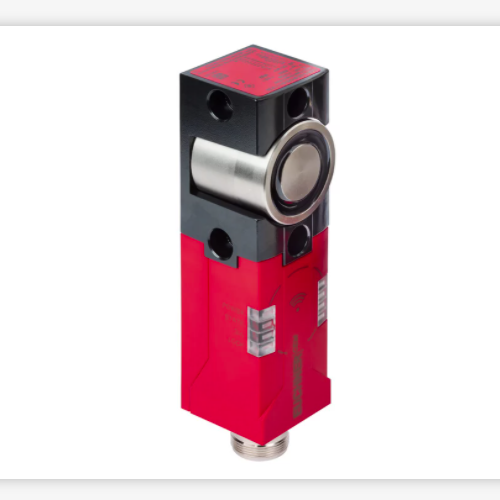

CEM-AR-C40应答机编码安全开关
整合了过程保护锁止功能及集成评估电子装置的安全开关
锁止力为600 N的电磁线圈
3级锁紧力调节
*多可20个开关串联
配有短路电流监控功能
2路安全输出（半导体输出）
*可达安全防护等级4 / PL e，符合EN ISO 13849-1要求，用于监控门位置
配有M23圆形接插头
通用编码
安全门监控输出
机械值和环境
材料
读头 塑料(PBT)
电磁阀 镀镍钢
壳体材料
壳体 铝质
重量 0,64 kg
环境温度 -20 ... 55 °C
防护等级 IP65/IP67
耐振动性能 符合EN 60947-5-3标准
机械使用寿命
适合用作门挡块，冲击能量为1焦耳 1 x 106
安装方向 任何
拧紧力矩
固定螺钉 4 Nm
就绪状态延时 12 s
接线方式 19针M23圆形接插件
锁紧力Fmax
轴向 600 N
锁紧力
可调 0, ca. 30, ca. 50 N
电气连接等级
工作电压
DC 24 V -15% ... +15%
额定限制短路电流 100 A
电流大小
I UB，门锁未启用 80 mA
I UB，门锁已启用 350 mA
I IMP，控制输入 *小20 mA
保险丝
外部（工作电压UB） 1 A
额定绝缘电压Ui 30 V
额定脉冲耐受电压Uimp 0,5 kV
EMC保护要求 符合EN 60947-5-3标准
安全等级 III
差异时间 *10 ms
风险时间，符合EN 60947-5-3标准 *260 ms
每台设备的延时 5 ms
FO1A/FO1B
输出类型 半导体输出，p开关，防短路功能
电气开关频率 0,5 Hz
污染程度（外部，符合EN 60947-1标准） 3
开启时间
安全输出 700 ... 2500 ms
监控输出OT 700 ... 2500 ms
开关电流
每输出 1 ... 150 mA
输出电压 0,8 x UB ... UB V DC
工作区域
可靠工作距离Sar 18 mm
中心距偏移量
电磁阀 -5 ... +5 mm
可靠性值符合EN ISO 13849-1标准
监控安全门位置
类别 4
性能等级 PL e
PFHD 4.5 x 10-9
任务时间 20 y
输出电压
高U(FO1A) / U(FO1B) UB - 1,5 ... UB V DC
低U(FO1A) / U(FO1B) 0 ... 1 V DC
使用类别，符合EN 60947-5-2标准
DC-13 DC-13 24V 150mA
断态电流Ir *0,25 mA
OT、OI、OL
输出类型 半导体输出，p开关，防短路功能
开关电流
每监控输出 *50 mA
