安全编码器
DFS60S Pro
安全技术参数
安全完整性等级 SIL2 (IEC 61508), SILCL2 (IEC 62061) 1)
性能等级 PL d (EN ISO 13849) 1)
类别 3 (EN ISO 13849)
PFHD：每小时危险故障概率 1.7 x 10-8 2)
TM（持续运行时间） 20 年 (EN ISO 13849)
与安全相关的测量脉冲宽度 0.09°, 正交评价
与安全相关的*度 ± 0.09°
1) 更多有关如何布置您的机器/设备的具体信息请咨询相关 SICK 经销商.
2) 所示值的诊断覆盖率为 99%，它必须通过外部驱动系统达到，且工作温度为 95 °C.
性能
每圈正弦/余弦周期 1,024
测量步距 0.3 ″, 正弦/余弦信号按 12 位细分 1)
初始化时间 50 ms 2)
积分非线性 Typ. ± 45 Winkelsekunden (定子联轴器松动)
差分非线性度 ± 7 Winkelsekunden
参考信号，数量 1
参考信号，位置 90°, 电气，与正弦和余弦进行逻辑连接
1) 与安全不相关.
2) 此后可读取有效信号.
电气参数
通讯接口 增量式
通信接口详情 Sin/Cos 1)
连接类型 插头, M23, 12 针, 径向
供电电压 4.5 V ... 32 V
*输出频率 + 153.6 kHz
负载电阻 ≥ 120 Ω
*功耗（空载） ≤ 0.7 W
功耗 无负荷
极性反接保护 ✔
防护等级 III (符合 DIN EN 61140 标准)
短路保护 ✔ 2)
1) 1.0 VSS （差分）.
2) 与另一个线缆短路或 GND，*允许时间30秒。当 US ≤ 12 V 时，与 US 短路，*允许时间 30 秒。.

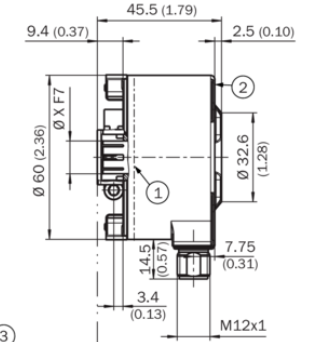

机械参数
机械规格 带弹簧槽的盲孔空心轴
轴直径 15 mm
材料、轴 不锈钢
材料，法兰 锌压铸件
材料、外壳 压铸铝
重量 大约 0.25 kg 1)
启动转矩 ≤ 0.8 Ncm (20 °C 时)
工作转矩 ≤ 0.6 Ncm (20 °C 时)
允许静态轴位移
± 0.3 mm (径向)
± 0.5 mm (轴向)
允许动态轴位移
± 0.05 mm (径向)
± 0.1 mm (轴向)
*角加速度 ≤ 500,000 rad/s²
工作转速 6,000 min⁻¹ 2)
转动惯量 56 gcm²
轴承使用寿命 3.6 x 109 转 3)
1) 适用于带插头的编码器.
2) 兼顾允许的工作温度范围中大约 3.0 K / 1,000 min-1 的自发热。.
3) 在*转速和*温度下.
环境参数
电磁兼容性 依据 EN 61000-6-2、EN 61000-6-3 和 IEC 61326-3-1
外壳防护等级 IP65 (根据 IEC 60529 标准) 1)
允许相对湿度 90 %, 不允许凝结
运行温度范围 –30 °C ... +95 °C 2)
储存温度范围 –30 °C ... +90 °C, 无包装
抗冲击能力 100 g, 6 ms (根据 EN 60068-2-27) 3)
抗振动能力的频率范围 10 g, 10 Hz ... 1,000 Hz (EN 60068-2-6) 4)
1) 插上配套插头，插头的防护等级至少为 IP65.
2) 工作温度测量点.
3) 在带矢量长度监控的操作过程中测量.
4) 在带矢量长度监控的操作过程中测量。包含配套插头。.
