伺服反馈编码器 HIPERFACE®
SRS/SRM50
性能
每圈正弦/余弦周期 1,024
可测量*圈数 4,096
步数 134,217,728
测量步距 0.3 ″ 正弦/余弦信号按 12 位细分
积分非线性 Typ. ± 45 ″, 估算正弦/余弦信号的误差限值
差分非线性度 ± 7 ″, 正弦/余弦信号周期非线性
工作转速 ≤ 3,000 min⁻¹, 直至产生可靠的*位置
接口
*位置编码类型 二进制
编码方向 轴旋转时上升。
电气参数
连接类型 插头, MS, 10 针, 径向
供电电压 7 V DC ... 12 V DC
建议供电电压 8 V DC
电流消耗 80 mA 1)
正弦/余弦周期输出频率 ≤ 200 kHz
1) 无负荷.
机械参数
轴的形式 盲孔空心轴
法兰类型 / 定子联轴器 定子联轴器

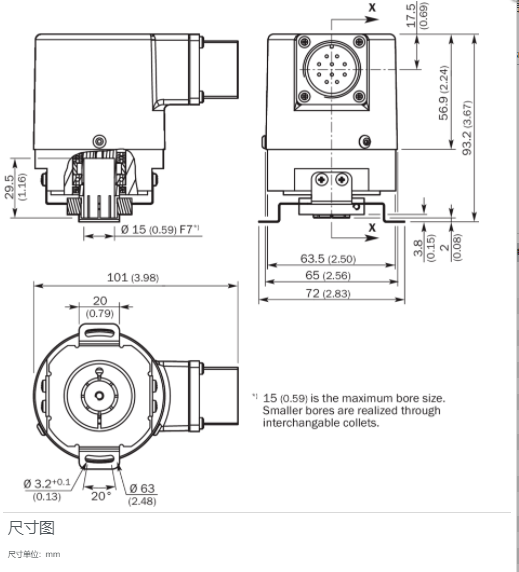

尺寸 参见尺寸图
重量 ≤ 0.2 kg
转动惯量 50 gcm²
工作转速 ≤ 6,000 min⁻¹
角加速度 ≤ 500,000 rad/s²
工作转矩 1.8 Ncm
启动转矩 + 2.6 Ncm
允许驱动装置静态轴位移
± 0.3 mm 径向
± 0.1 mm 轴向
允许驱动装置动态轴位移
± 0.1 mm 径向
± 0.2 mm 轴向
环境参数
运行温度范围 ≤ +75 °C
储存温度范围 –40 °C ... +85 °C, 无包装
相对空气湿度/凝结 90 %, 不允许凝结
抗冲击能力 100 g, 10 ms, 10 ms (根据 EN 60068-2-27)
抗振动能力的频率范围 20 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6)
电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-3 1)
外壳防护等级 IP65, 插上配套插头 (根据 IEC 60529 标准)
1) 当安装伺服反馈编码器的导电外壳通过屏蔽电缆与电机控制器的中央接地点连接时，
电磁兼容性遵循标准。供电电压接地接口 (0 V) 同样与地面相连。
使用其他屏蔽设计时，用户必须自行测试。.
