美国VICKERS液控单向阀的工作解析图
PCGV-8FD-1-10
威格士的单向阀型号
DGMPC-3-D-ABK-D-BAK-41
DGMPC-5-ABK-30
DGMPC-5-ABK-BAK-30
DGMPC-5-ABM-BAM-30
DGMPC-5-ABN-BAN-30
DGMPC-5-BAK-30
DGMPC-5-D-ABK-30
DGMPC-5-D-ABK-D-BAK-30
DGMPC-5-D-BAK-30
DGMPC-5N-ABK-BAK-30
参考图片
解析图
三通阀 由两个方向阀组件并联而成，对外形成一个压力油口、一个工作油口和一个回油口。三通插装阀的工作状态数取决于先导换向阀的工作位置数。
四通阀由两个三通阀并联而成
先导阀可以是一个三位四通换向阀，见动画。
先导阀也可以是两个二位四通换向阀或四个二位三通换向阀，见动画。
四通插装阀的工作状态数取决于先导换向阀的工作位置数。
威格士VICKERS的控制阀
美国EATON-威格士15GPM方向控制阀（带内装液控单向阀）分为：威格士31520型带溢流阀和31530型不带溢流阀。开式中位并联回路设计；精密磨削的高频淬火阀芯，外露端镀铬；三位四通排放阀芯，弹簧对中至零位；可调整的销式溢流阀，工厂设定在 2000 PSI [138 bar]；每个工作油口有内装液控单向阀；铸铁阀体；内部铸造流通；7/8-14 SAE 进油口和回油口；3/4-16 SAE 工作油口；阀体开孔 用于压力通过和封堵。
液控单向阀是允许液流向一个方向流动，反向开启则必须通过液压控制来实现的单向阀。

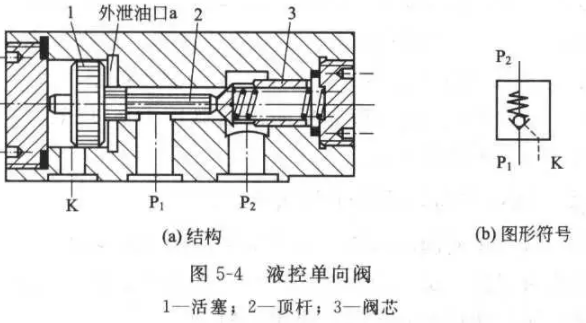

液控单向阀的工作原理见图5-4。当控制口K处无压力油通入时，它的工作机制和普通单向阀一样;压力油只能从通口P.流向通口P2，不能反向倒流。当控制口K有控制压力油时，因控制活塞1右侧油腔通泄油口，活塞1右移，推动顶杆2顶开阀压力较高的场合，同时可以避免简式阀中当控制活塞推开单向阀芯时，高压封闭回路内油液的压力将突然释放，产生巨大冲击和响声的现象。
液控单向阀是方向控制阀中的一种。具体分类:
方向控制阀按其在液压系统中的功能分为单向阀和换向阀两大类。
单向阀在液压传动中有普通单向阀和液控单向阀
液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。
当液压系统控制油路未接通压力油液时，液控单向阀就像普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。
当液压系统控制油路油控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。若出油口大于进油口就能使油液反向流动。
美国VICKERS液控单向阀的工作解析图
