轴颈与隔板直线度测量

轴颈与隔板直线度测量简介：

轴颈与隔板直线度测量由宁波森泉科技有限公司现货销售，轴颈与隔板直线度测量Easy-Laser D660：用于柴油机（例如曲柄和凸轮轴轴承）、齿轮箱、螺旋轴安装以及定位机械工具工件中孔和轴颈的直线度测量。可以同样简单地测量完全支承位置和半支承位置。



轴颈与隔板直线度测量Easy-Laser D660

• 极其稳定的设计确保高的精度，精度达到 0.001 mm [0.05 mils]。用于生产线和野外作业。可测量从 100 mm 到 500 mm  的孔（可订购用于其它直径的附件）。测量距离高达 40 m [132 英尺]。该系统会自动计算水平和垂直位置上孔之间的相对位置。

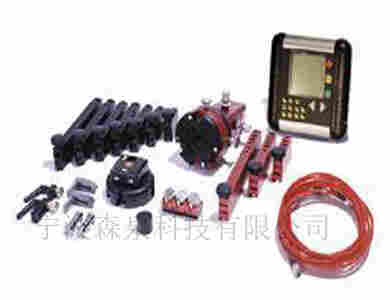

  完整的系统包括：

  1 个显示单元 D279（27 个程序）

  1 台激光发射器 D75

  1 台 D75 偏移集线器

  1 台 Linebore 探测器

  1 套直径为 100–500 mm [3.93”–19.68”] 的探测器臂

  1 套直径为 100–500 mm [3.93”–19.68”] 的偏移集线器臂

  1 套臂安装组件

  2 根带插拔接口的电缆（2m、5m）

  1 本手册

  1 个卷尺

  1 个显示单元保护套

  1 个 EasyLink™ Windows® 程序和 1 根 PC 电缆

  1 台打印机

  1 个携带式仪器箱

  特性及功能：

  偏离集线器使得很容易在 X 和 Y 轴上调整激光光束

  在测量过程中的任何时候，可以添加、删除测量点或对它们进行重新测量

  可以偏离测量程序中的参考线

  可以处理高达 150 个直线度测量点

  在测量过程中为您提供引导程序，可加速工作进度



  测量轴颈和隔板的直线度

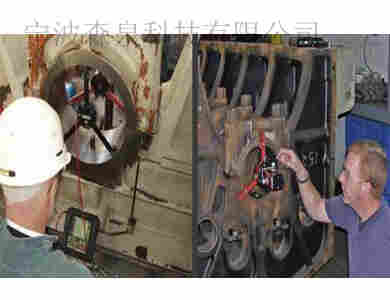

  测量蒸汽涡轮机和燃气涡轮机中轴颈和隔板的直线度时，使用涡轮机设备（系统 D660）。将激光发射器安装在涡轮机中心线（通常是轴颈）的任意一端。将探测器固定装置放置在必须要测量的隔板的每个部分。通过旋转探测器探头，在三个点（9、6 和 3 点钟）上记录测量值。测量结果显示轴颈和隔板中心线在水平和垂直方向上相对于两个零（参考）点的直线度。使用激光器 D22 和探测器 D5 测量分型面的平面度。记录该平面上标记点的测量值，然后选择三个零点作为平面度参考。






•

•

• 可按照任何顺序对点进行测量及调整。可以偏离 (B) 测量程序中的测量参考线 (A) 。这在测量及调整由于热膨胀而具有不同中心线的涡轮机隔板和支承位置时尤其有用。
