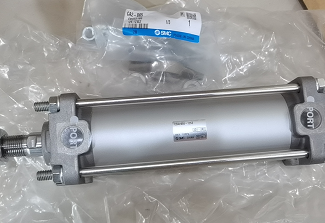

MDBB63-300Z 日本SMC的标准气缸
SMC的气缸型号表
SMC 减压阀 AW40-03B-2-X419
SMC 电磁阀 VG342-4G-10A
SMC 气控阀 SY 7120-5D-C10-F12
SMC 电磁阀 VFS2600-5FZ
SMC 单向节流阀 AS4000-04(RC1/2)
SMC 空气过滤器 AW20-02C
SMC 备件 VXZ2350-06-5D1
SMC 数显压力表 ISE-30A-01-P
SMC 带调压过滤阀 AW3000-02
SMC 气动阀 EVT317-5D0-02F-Q
SMC 气缸 CDG1BA40-100
MB-Z 系列 气缸/标准型 单杆双作用
由于缸盖形状的改变，质量*减轻10%
设定了杆端安装件、或摆动脚座安装件的型号 (省去了分别订购气缸和支件的时间)
带磁性开关 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)
描述
配管口径 3/8
形式 气压式
动作方式 单杆双作用
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M18X1.5
*低使用压力 0.05
*使用压力 1.0
保证耐压力 1.5
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～1000
字段描述
内置磁环 D 内置磁环
安装方式 B 基本型
缸径 63 缸径 63mm
通口螺纹的种类 - Rc
气缸行程 300 气缸行程 300mm
气缸追记号 - 无防护套,气缓冲
行程调整标记 - 无
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
气缸追记号2 - 无防护套,气缓冲
附件1 - 无
附件2 - 无
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
SMC气缸的结构:
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成
1缸筒
缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8μm。
气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。
2端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

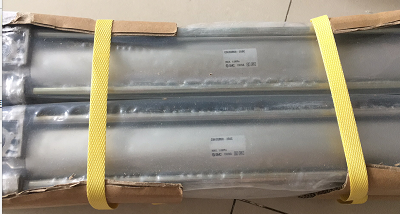

MDBB63-300Z 日本SMC的标准气缸
