Easidew PRO XP米歇尔防爆水分变送器使用须知
特征
可靠地分析气体和液体中的露点或水分含量
测量范围 -110 至 +20°Cdp（-166 至 68°Fdp）
全球防爆/隔爆
精度 ±1°Cdp (±1.8°Fdp)
2 线制 4-20 mA 输出
可追溯的13点校准证书
450 bar (6527 psi) 压力等级
低拥有成本和易于维护的传感器
更换程序
3/4” UNF 工业标准过程连接
EN 10204 3.1 材料
气体和液体中的水分
一体式显示仪表
氧气服务已清洁

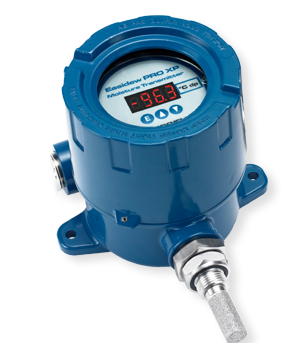

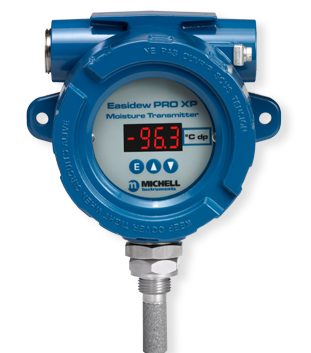

Easidew PRO XP 水分变送器是一种防爆露点变送器，用于危险区域中气体或液体的痕量水分测量。它通过了 ATEX、C QPS US、IECEx 和 GOST，可在任何北美、欧洲或亚洲地区使用。
该变送器具有 –110 至 +20°Cdp（-166 至 68°Fdp）的宽露点测量范围，具有行业标准的过程和电气连接，确保低安装成本。Easidew PRO XP 结合了*的 Michell 陶瓷金属氧化物水分传感器，可为所有新的和替代的水分应用提供稳定可靠的测量。该装置还可以配备集成的 4 位 LED 显示屏，显示配置的水分输出信号。
性能规格
测量范围-110 至 +20°C（-166 至 +68°F）露点；
-100 至 +20°C（-148 至 +68°F）露点0 至 1000 ppm W能力 – 工厂根据客户要求的范围和应用进行配置
准确性±1°C (±1.8°F) 露点（+20 至 -60°C / +68 至 -76°F）；
±2°C (±3.6°F) 露点（-60 至 -110°C / -76 至 -166°F）
响应时间5 分钟到 T95（干到湿）
重复性0.5°C (32.9°F) 露点
校准可追溯的 13 点校准和证书
电气规格
输出信号4-20 mA（2 线制连接，电流源）；用户可配置的范围
输出露点或水分含量水分含量
模拟输出缩放范围露点：-110 至 +20°C（-166 至 +68°F）
气体中的水分含量：0-3000 ppm V
非标准：mg/m 3 , lbs/MMSCF 天然气液体中的水分含量：0-1000 ppm W能力 – 工厂根据客户要求的范围和应用进行配置
电源电压14 至 28 伏直流电
负载电阻* 250 Ω @ 14 V (500 Ω @ 24 V)
目前的消费* 23 mA，取决于输出信号
饱和常数
（仅适用于液体中的水分测量）在 0 至 +50°C（+32 至 +122°F）温度范围内饱和常数高达 1000 ppm W 的6 点查找表；Easidew PRO XP LQ 可通过应用软件将 8 种常见液体的饱和常数编程；
或者，用户可以手动编程饱和常数
CE符合性得到正式认可的
操作规格
工作温度-40 至 +60°C（-40 至 140°F）
补偿温度范围-20 至 +50°C（-4 至 +122°F）
注意：变送器精度声明仅适用于温度范围：-20/+50°C (-4/+122°F)
储存温度-40 至 +60°C（-40 至 +140°F）
运营压力* 45 MPa (450 barg/6527 psig)
流量1 至 5 Nl/min 安装在标准采样块中
0 至 10 m/sec 直接插入0.1 至 0.3L/min 通过 Easidew 样品块 0.1 至 1m/s 直接插入
机械规格
入口保护IP66 符合 BS EN 60529:1992 标准；
符合 NEMA 250-2003 标准的 NEMA 4 保护
防爆和隔爆区域证书*
标准：铝可选：316不锈钢
防爆：II 2 GD Exd [ia] IIC T6 Gb
EX tb IIIC T80°C Db IP66
Tamb -20°C 至 +70°C
II 2 GD Exd [ia] IIC T6 Gb
EX tb IIIC T80°C Db IP66
Tamb -20°C 至 +70°C
IECEx：Exd [ia] IIC T6 Gb
Ex tb IIIC T80°C Db IP66
Tamb -20°C 至 +70°C
Exd [ia] IIC T6 Gb
Ex tb IIIC T80°C Db IP66
Tamb -20°C 至 +70°C
C QPS美国：CLS I, Div1, GRPS ABCD T6
CLS II & III, Div1, GRPS EFG
CLS I, Zone 1 AEx/Exd db [ia]
IIC T6 Gb
CLS I Zone 21, AEx/Ex tb IIIC
T80°C Db
CLS I、Div1、GRPS ABCD T6
CLS II 和 III、Div1、GRPS EFG
Tamb = -20°C 至 +70°C IP66
INMETRO（巴西）：21 区，AEx/Ex tb IIIC T80°C
Tamb = -20°C 至 +70°C IP66
[符合 IECEx 的代码]
TR CU EX 证书：
1Ex d [ia] IIC T6 Gb X
Ex tb IIIC T80°C Db X Tamb
-20°C 至 +70°C
（俄罗斯、白俄罗斯、哈萨克斯坦）
俄罗斯模式批准俄罗斯 (GOST-R)、哈萨克斯坦 (GOST-K)
加拿大压力容器CRN - 加拿大所有省份
氧气服务可选：清洁富氧
筑屋材料标准：铝（无铜）、环氧树脂和聚氨酯粉末涂层、蓝色 RAL 5009
可选： 316 不锈钢（如果要求选项 F2，则提供 BS EN 10204 3.1 材料证书）（ATEX、IECEx 和 cQPSus）
过滤器（传感器保护）标准：不锈钢烧结防护罩（用于防护 >80μm 的细颗粒）
可选： HDPE 防护罩（用于防护 >10μm 的细颗粒）
过程连接和材料3/4” - 16 UNF 带嵌入式 Viton ® O 形圈
316 不锈钢：可选 O 形圈：Kalrez **
重量铝：1.6 千克（3 磅 8 盎司）
316 不锈钢：2.4 千克（5 磅 5盎司）
电气连接双 3/4” NPT 压盖
可编程显示仪表量程可选： -1999 至 +9999
可编程显示小数点可选： 0 到 3 个小数位
显示仪表过载限制可选： 3.6 mA 和 20.4 mA
可编程显示仪表刻度可选： °C、°F、%、无刻度
不锈钢标签可选： 316 不锈钢标签（70 x 25 毫米/2.76 x 1 英寸）
诊断条件（工厂编程）条件：传感器故障、欠量程露点、
量程露点
