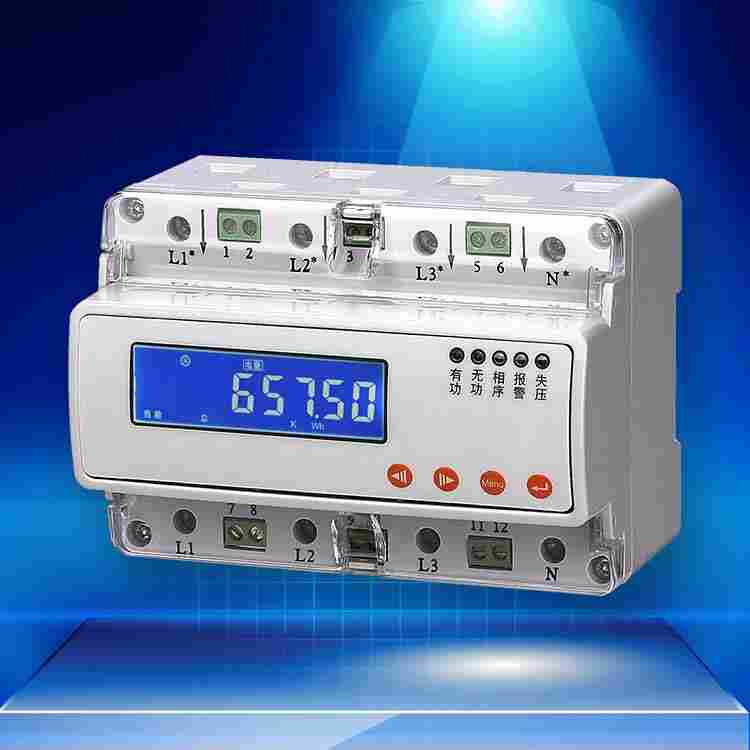

DTSY77-舜高智能产品概述
导轨式电能表是一种室内电能表，设计符合标准G B/T8《1级和2级静止式交流有功电能表》、GB/T8《2级和3级静止式交流无功电能表》、DL/T 645-1997《多功能电能表通信规约》对三相静止式电能表的相关技术要求。
synchro
DTSY77性能特点
可用35mm DIN标准导轨安装，符合标准DIN EN 50022。
单杆宽度（模量17.5mm），符合标准din43880。
标准配置7 + 1位数字显示（9999999 .1kwh）无背光LCD。可以选择7 + 1位数字显示（999999 .1kwh）由白色背光液晶显示器。
标准配置脉冲输出无源（极性），可以选择遥远的脉冲输出无源（无极性）。与各种自动抄表系统方便，符合IEC标准62053-31和DIN 43864。
双色LED指示电源状态（绿色）和电能脉冲信号（红色）。
自动检测负载电流的流动方向。和指示LED（当显示帮助1在液晶显示器上，这意味着负载电流的流动反向）。
单方向测量单相两线有功电能消耗。它与负载电流的流动方向无关。符合IEC 62053-21标准。
直接S型连接。
扩展端子盖，以保护使用安全。
DTSY77应用场合
本产品适用于各种大型的充电设备的直流桩（计量时需装置将直流转换为交流），如大功率充电桩、公交车充电设施等。
DTSY77技术指标
电气特性
参比电压：AC 220V，AC 3×57.7/100V，AC 3×100V，AC 3×220/380V
正常工作电压：0.9Un～1.1Un
极限工作电压：0.7Un～1.2Un
电流规格：1.5(6)A，5(20)A，10(40)A，20(80)A
启动电流：0.4%Ib（直接接入），0.2%In（经CT接入）
参比频率：50Hz
准确度等级：有功0.5S级或1级
电压回路功耗：≤1W，5VA（每相）
电流回路功耗：≤1VA（每相）
计时准确度：日误差≤0.5s/d（23℃）
功能模块
通讯接口：1路RS-485通讯，Modbus-RTU协议或DL/T645规约 波特率：1200、2400、4800、9600bps
电能脉冲输出：1路电能脉冲输出
外形尺寸
模数：4（单相），7（三相）
显示方式：LCD显示
DTSY77使用方法
电能表应固定安装在室内或室外具有防雨能力的表箱或配电箱内使用，适用于环境温度为－25℃～＋55℃，相对湿度不过85％，极限工作温度为－40℃～＋70℃。
DTSY77小知识为欧氏空间遥测的同相位系统实验室演示器建立数字控制系统，用于将遥测臂之间的光学路径差维持在10nm之内，这是确保有效卫星操作的必要条件。欧氏空间望远镜是为高分辨率光学检测而优化的干涉仪仪器，利用对成孔径技术对地理静态轨道进行检测。为了获得需要的同相位、所需的分辨率，就要使用复杂的计量和控制系统，以便确保光学配置具有必要的稳定性。集成了一个演示器（称为MIT，Michelson干涉仪测试台）用于对欧氏空间望远镜的两个关键系统进行验证，以便达到同相位条件，以及在Michelson干涉仪仪器中达到的稳定边缘图案样式。
目前终端电能计量表的安装普遍采用传统壁挂式的安装方式，存在体积大，安装不便的缺点。
导轨式安装电能表采用模数化设计，具有体积小，易安装，易组网等优点，易于实现终端电能计量，便于工业电能计量系统加装电能表进行改造。
导轨式安装电能表是新一代微型导轨式电能表，采用标准DIN35mm导轨式安装，结构模数化设计，宽度与微型断路器匹配，可方便安装于配电箱内。电能表测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能。
同时，导轨式电能表可采用RS485通讯接口与系统实现数据交换。导轨式安装电能表具有体积小巧、精度高、可靠性好、安装方便等优点，适用于机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。
随着“智能电网”的普及，必将淘汰所有的传统就是感应式电能表，及不具备双向通信功能、结构简单的电子式电能表，取而代之的是能实现供电企业与用户进行双向通信的导轨式电能表。作为一种绿色节能，快速的新式电能表，能够有效保证电网的运行成本，保障了电网的安全性和可靠性，为我国电力的健康可持续发展奠定了良好的基础。
