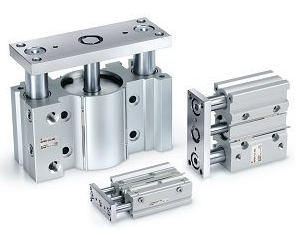

资料详解SMC带导杆薄型气缸MGPM20-30Z
SMC气缸种类介绍
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。
④冲击气缸：这是一种*元件。它把压缩气体的压力能转换为活塞高速(10～20米/秒)运动的动能，借以作功。冲击气缸增加了带有喷口和泄流口的中盖。中盖和活塞把气缸分成储气腔、头腔和尾腔三室。它广泛用于下料、冲孔、破碎和成型等多种作业。作往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于 280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。
特点
由于导杆缩短、端板厚度变更，重量*多削减24%
实现节省空间
由于导杆*多缩短22 mm，削减了气缸安装时避让孔的加工量
圆型磁性开关、耐强磁场磁性开关无需隔板，可直接安
轴承的种类 M 滑动轴承
缸径 20 缸径 20mm
通口螺纹的种类 - M5X0.8(Φ12-16);Rc(Φ20-100)
气缸行程 30 气缸行程 30mm
行程调整标记 - 无
磁性开关型号 - 无磁性开关(内置磁环)
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
配管口径 1/8
形式 气压式
动作方式 单杆双作用
内置磁环 内置磁环
安装方式 基本型
缓冲形式 垫缓冲
*低使用压力 0.1
*使用压力 1.0
保证耐压力 1.5
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～500
无杆侧缸盖材质 铝合金
缸筒材质 铝合金
活塞杆材质 不锈钢
活塞材质 铝合金
缓冲垫材质 聚氨酯
