德国FESTO的单向阀节流阀相关要素
单向节流阀

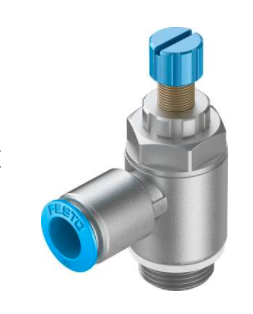

GRLA-1/2-QS-12-RS-D
534344
单向节流阀 GR-3/4
单向节流阀 GR-1/2
单向节流阀 GRF-PK-3
单向节流阀 GRF-PK-3X2
单向节流阀 GR-3/8-B
FESTO单向节流阀的应用
由于节流阀的流量不仅取决于节流口面积的大小，还与节流口前后的压差有关，阀的刚度小，故只适用于执行元件负载变化很小且速度稳定性要求不高的场合。
对于执行元件负载变化大及对速度稳定性要求高的节流调速系统，必须对节流阀进行压力补偿来保持节流阀前后压差不变，从而达到流量稳定。
短型号代码
GRLA
阀功能
单向节流功能
气接口，气口 1
QS-12
气接口，气口 2
G1/2
调节元件
滚花螺丝
安装方式
拧入
通过外螺纹
流量控制方向上的标准标称流量
1580 l/min
封锁方向上的标准标称流量
925 l/min ... 1605 l/min
工作压力
0.2 bar ... 10 bar
环境温度
-10 °C ... 60 °C
材料说明
RoHS 合规
密封件材料
NBR
中空螺栓材料
精制铝合金
阳极氧化处理
释放环材料
POM
滚花头材料
精制铝合金
阳极氧化处理
调节螺丝材料
高合金不锈钢
摆动接头材料
压铸锌
00991452
工作压力完整温度范围
0.2 bar ... 10 bar
流量控制方向上的标准流量 6 -> 0 bar
2220 l/min
止回方向上的标准流量 6 -> 0 bar
1910 l/min ... 2500 l/min
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
储存温度
-10 °C ... 40 °C
介质温度
-10 °C ... 60 °C
标称扭矩
15 Nm
产品重量
124 g
FESTO的单向节流阀使用型号表
GRLZ-M5-QS-4-LF-C 单向节流阀 175058
GRLZ-M5-QS-6-D 单向节流阀 193155
GRXA-1/4-QS-10-D 单向节流阀 195815
GRXA-1/4-QS-8-D 单向节流阀 195814
GRXA-1/8-QS-3-D 单向节流阀 195809
GRXA-1/4-QS-6-D 单向节流阀 195813
GRXA-1/8-QS-4-D 单向节流阀 195810
FESTO单向节流阀等产品，适用于负载变化小或速度稳定性不高的液压气压系统气动双向节流阀。该阀内对顶地安装着两个节流阀杆,二对顶的锥形阀头内各含一个钢球,它们一起构成了双向节流阀。该阀可以独立地实现气路中正、反两个方向的流量调节。德国FESTO单向节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。将德国FESTO单向节流阀和festo单向阀并联则可组合成单向节流阀。德国FESTO单向节流阀和festo单向节流阀是简易的流量控制阀，在定量泵液压系统中
