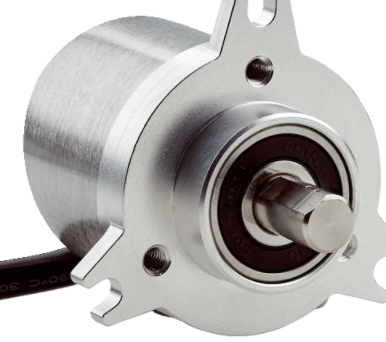

DBS50E-SKEJ01000施克的增量型编码器
德国SICK施克的原装增量式编码器使用
机械参数
机械规格 实心轴, 夹紧法兰 3xM4
轴直径 8 mm
直线轴承 13 mm
重量 + 180 g (带连接电缆)
材料、轴 不锈钢
材料，法兰 铝
材料、外壳 铝
材料，电缆 PVC
启动转矩 + 0.9 Ncm (+20 °C)
工作转矩 0.6 Ncm (+20 °C)
允许径向/轴向轴负载
30 N (轴向)
50 N (径向)
工作转速 6,000 min⁻¹ 1)
*工作转速 8,000 min⁻¹ 2)
转动惯量 0.65 gcm²
轴承使用寿命 2 x 10^9 圈
角加速度 ≤ 500,000 rad/s²
性能
每转的脉冲 1,000
测量步距 90° 电/每圈脉冲数
测量步距偏差 ± 18° /每转的脉冲
误差限值 ± 54° /每转的脉冲
占空比 ≤ 0.5 ± 5%
接口
通讯接口 增量式
通信接口详情 HTL / Push pull
信号通道数量 6 通道
初始化时间 < 3 ms
输出频率 ≤ 300 kHz
负载电流 ≤ 30 mA
功耗 < 0.5 W (无负荷)
电气参数
连接类型 电缆, 8 芯, 通用, 0.5 m
供电电压 7 ... 30 V
参考信号，数量 1
参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接
极性反接保护 ✔
输出端短路保护 ✔ 1)
使用万向出线的电缆连接；
• 提供盲孔空心轴型和夹紧法兰实心轴型；
• 夹紧法兰实心轴型提供三种安装孔和一个伺服夹槽；
• 盲孔空心轴型配备通用定子联轴器；
• 结构紧凑，直径仅为37 mm；
•电气接口：TTL/RS-422、HTL/推挽式以及NPN开路集电极；
• 可选PPR（每圈脉冲数）范围：100至2500；
• 温度范围：–20 °C ... +85 °C；
• IP 65防护等级；
增量型编码器型号表
DBS50E-SKAL01024
DBS50E-S5EP01024
DBS50E-SKRL02000
DBS50E-SKEJ02048
DBS50E-SKEJ01000
SICK旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号(高速脉冲信号)。
SICK编码器如以信号原理来分，有增量型编码器，型编码器。
我们通常用的是SICK增量型编码器，可将SICK旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的SICK旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，总线简单的只有A相。
