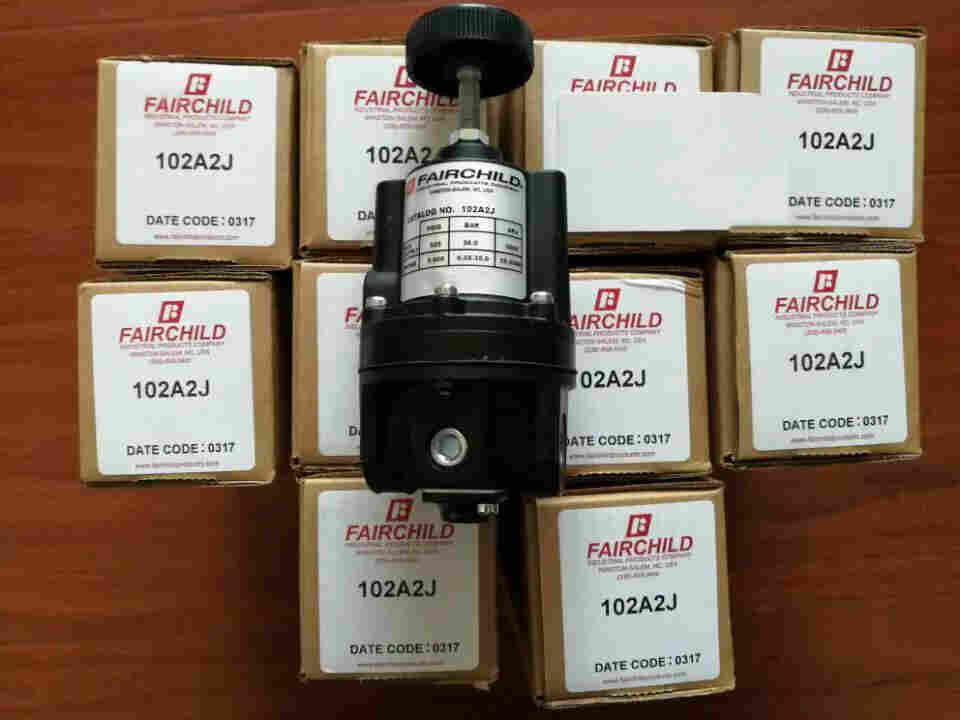

仙童Fairchild 102A2J调节器阀
产品介绍
Fairchild Model 10是一款精密压力调节器，专为需要高性能和过程控制的应用而设计。通过使用吸气管在不同的流动条件下保持调节压力的稳定性，吸气管根据流速调节供给阀。型号10具有1/8水柱的控制灵敏度和平衡供应阀，以提供一致和可靠的精度，从而在供应压力变化或条件不变的情况下保持需的设定值。飞兆半导体型号10压力调节器将处理500磅/平方英寸[34巴]的*供应压力，并提供从0-2磅/平方英寸[0-0.15巴] (0-15千帕)到5-400磅/平方英寸[0.3-28巴] (35-2800千帕)的九(9)个输出压力范围。
特点
*精度压力调节器
防止供应压力变化影响设定值
将隔膜与气流隔离，以消除振荡和嗡嗡声
补偿流动条件下的下游压力下降
选择*适合您应用的范围
允许下游压力回流
便于处理粗糙的介质
危险地点:第二组，第2类，气体和粉尘:1区、2区和21区、22区，分别为IIA气体组和IIB气体组
注释:无油空气必须应用于调节器。使用过滤器清除调节器前面空气管道中的灰尘和夹带液体。如果使用空气管路润滑器，它必须位于调节器的下游，以避免干扰调节器的性能。
仙童Fairchild 102A2J调节器阀
技术参数
Fairchild 10型气动精密调节器，5-500 psi调节，500 psi[35 BAR]气源，40 SCFM[68m3/Hr]@100 psi气源/20 psi套件，1/4 FPT管线，1/4 FPT仪表，氟橡胶。
制造商：Fairchild工业产品
详细搜索：气动
产品类型：高精度调节器
产品系列：型号10精度：0.10 psi
灵敏度：1/8英寸WC
供应压力：500磅/平方英寸
压力范围：5-500 psi
流量：40 SCFM
排气量：5.5 SCFM[9.36m3/Hr]，其中下游压力高于20 psi设定值5 psi
管道尺寸：1/4 FPT
车身材料：铝
弹性体：氟橡胶环境温度：-40华氏度（-40摄氏度）至200华氏度（93.3摄氏度）
基本型号：102A2
排气类型：直排（标准）
安装：墙壁（以下订购09921支架）
操作员：旋钮（标准）外径1-7/8英寸
选项：[J]氟橡胶弹性体
饰件：镀锌钢黄铜

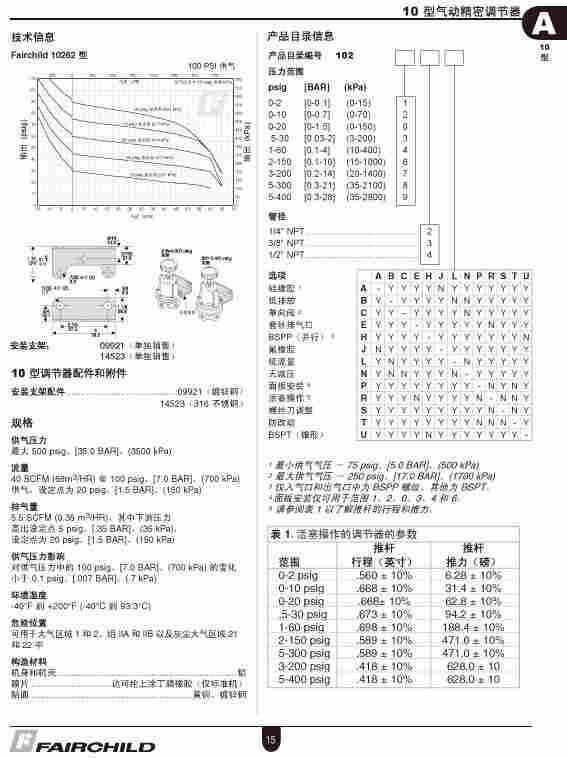

选型表
仙童Fairchild 102A2J调节器阀
压力调节器工作原理
1、影响喷油量的因素一般有两个：喷油压力和喷油时间。因为ECU只能控制喷油脉宽，以为了使ECU控制喷油量，必须保持喷油压力恒定不变。
2、油压调节器可以保持输油管内油压与进气管内的气压差保持恒定。即：膜片上方的弹簧压力加上真空度等于膜片下方的油压。
3、当发动机减速时，进气歧管内气压降低（真空度增大），膜片向上移动，回油阀开度增大，回油量增加，油压下降；反之，发动机加速时油压上升。
4、P油压、P真空与弹簧力F之间的平衡过程：
当 P油压﹥F+P真空 时：膜片上移、回油。
当 P油压﹤F+P真空 时：膜片下移、停止回油
当 P油压=F+P真空 时：阀门维持一定开度。
注：真空度为负压！
