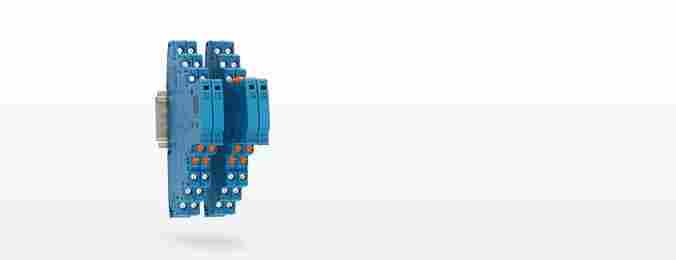

浪涌保护器 - TTC-6P-1X2-M-EX-24DC-UT-I - 2906824
电涌保护，包括保护性连接器和基座元件，内置状态指示灯和分断刀闸，用于2线制浮地Ex i信号回路，例如0(4) ... 20 mA电流回路，适用HART.。优势采用阻抗中性插件并取下了保护性连接器，因此信号在维护期间不会受到任何影响
| 环境温度（运行） | -40 °C ... 85 °C |
|---|---|
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % |
| 海拔 | ≤ 2000 m (平均海拔（标准海拔零点以上）) |
| 保护等级 | IP20 |
| 外壳材料 | PBT |
|---|---|
| 阻燃等级，符合UL 94 | V-0 |
| 颜色 | 天蓝色RAL 5015 |
| 安装类型 | DIN导轨: TH 35 - 7.5 mm |
| 类型 | 导轨安装模块，单片 |
| 动作方向 | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| IEC 类别 | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| 额定电压 UN | 24 V DC |
| *持续工作电压UC | 30 V DC |
| 额定电流 | 600 mA (40 °C) |
| UC时，有效工作电流IC | ≤ 5 µA |
| 残流IPE | ≤ 10 µA |
| 标称放电电流In (8/20) µs（线芯-地） | 5 kA |
| 脉冲放电电流Iimp (10/350) µs（线芯-地） | 0.5 kA |
| 放电电流Itotal (8/20) µs | 10 kA |
| 电压保护水平Up（线芯-地） | ≤ 140 V (C1 - 1 kV / 500 A) |
| ≤ 130 V (C2 - 10 kV / 5 kA) | |
| ≤ 50 V (C3 - 100 A) | |
| 电压防护等级Up静态（线芯-接地） | ≤ 55 V (C1 - 1 kV / 500 A) |
| ≤ 80 V (C2 - 10 kV / 5 kA) | |
| 响应时间tA（线芯-地） | ≤ 1 ns |
| 输入衰减aE，非对称 | 典型值 0.3 dB (≤ 270 kHz/150 Ω) |
| 截止频率fg（3dB），非对称。 （PE）在150 Ω 系统中 | 典型值 960 kHz |
| 电容（线芯-地） | 典型值 2.2 nF |
| 每条路径的电阻 | 1.65 Ω ±20 % |
| 电涌保护故障报警 | 带可视状态指示窗口 |
| 需要的*备用保险丝 | 630 mA (FF) |
| 电涌电流电阻（导线-接地） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| 脉冲复位时间（导线-接地） | ≤ 300 ms |
| 连接方式 | 螺钉连接 |
|---|---|
| 螺纹 | M3 |
| 紧固力矩 | 0.5 Nm ... 0.6 Nm |
| 剥线长度 | 8 mm |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 硬导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 标准/规格 | EN 60079-0 2018 |
|---|---|
| EN 60079-11 2012 | |
| EN 61643-21 2001 + A1:2009 + A2:2013 | |
| IEC 60079-0 2017 | |
| IEC 60079-11 2008 | |
| IEC 61643-21 2000 + 勘误 2001 + A1:2008, 修改 + A2:2012 |
