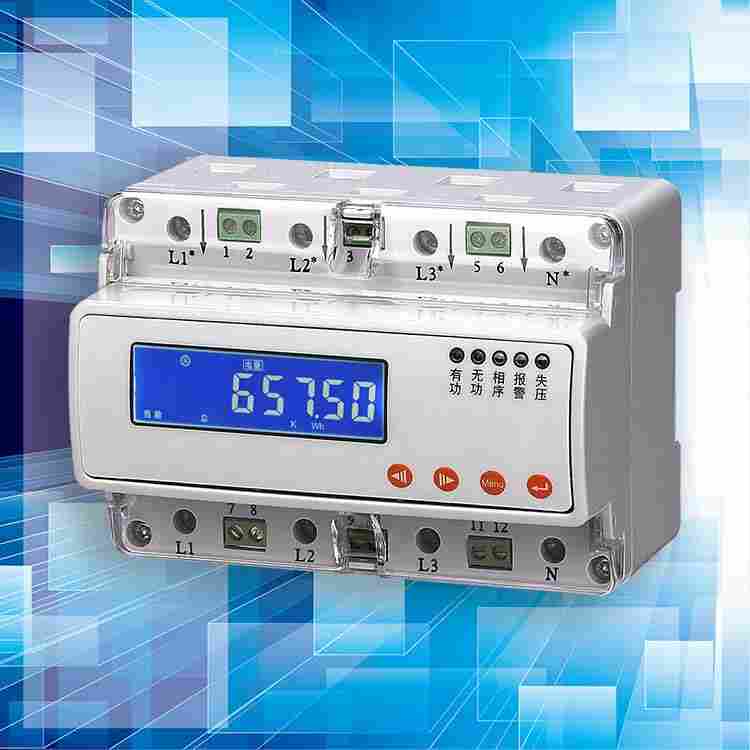

PMC-330C导轨式智能电能表克孜勒项目产品概述
是针对电力系统、公用设施、工业应用及住宅等电力监控需求而设计的多功能电力仪表，可应用于交流充电桩，太阳能光伏等场合，完备的通讯功能使之非常适合于各类实时电力监控系统。
jssgzn
PMC-330C技术指标
标准电流（A）：5（40）、5（60）
LCD显示可选停电显示或背光功能。
通讯方式：RS485、远红外通信。
PMC-330C性能特点
1、有功电能、无功电能的计量，计量精度0.5级，具有高灵敏度、宽负荷、逻辑防潜等特点
2、内置大功率磁保持继电器，实现远程拉闸、合闸，对用电终端进行控制管理。
3、具有预付费功能，用户充值数据直接存储到电表，可以实现低电量提示，零电量关电功能。
4、标准35mm导轨安装，大规模集成电路设计，体积小，安装方便。
5、大屏幕LCD显示，实时显示电量信息及各种电参数测量数值。
6、具有RS-485通讯接口，光电隔离，有效防止雷击、浪涌等破坏性干扰，兼容TL645、MODBUS通讯协议。
7、实现8个时段的尖峰谷平复费率功能，多个费率时段自动转换，数据定时冻结、瞬时冻结、约定冻结和日冻结。
8、测量电流、电压；有功、无功、视在功率、功率因素、频率、需量等电力参数。
9、测量、记录、当前电压、电流、功率、功率因素；记录清零、较时
10、输入输出：2路开关量输入、2路开关量输出，方便外接控制终端。
PMC-330C应用场合
本产品采用了35mm标准导轨安装方式，安装便捷，体积轻巧，更加适用于微型充电桩。
PMC-330C使用方法
1、安装
在出厂前经检验合格，并加封铅印，即可安装使用。对无铅封或贮存时间过久的三相导轨式电能表应请有关部门重新检验后，方可安装使用。
应安装在室内通风干燥的地方，可任意位置安装，但通常采用垂直挂装方式安装，安装高度建议在1.8米左右，安装三相导轨式电能表的底板应固定在坚固耐火，不易振动的墙上。
在有污秽及可能损坏机构的场所，三相导轨式电能表应安装在保护柜内。
安装接线时应按照三相导轨式电能表端钮盖上的接线图或本说明书上的相应接线图进行接线，使用铜接头引入，避免因接触不良而引起电能表烧毁。
在雷电较多的地区使用时，应采取避雷措施，以免因雷击而损坏电能表。
2、使用
三相导轨式电能表的负载能力在0.004Ib~Imax（直接接入式）或0.002Ib~Imax（经互感器接入式）之间，过这一负载能力，将会使电能表计量不准或电流线圈发热而烧毁。
PMC-330C小知识
行业背景/原理/知识介绍
工业企业是我国国民经济发展过程中的重要动力，工业发展的不断壮大离不开电力的支持，企业的电能由于用电的器械和途径不同，使用过程中损耗率虽不是很低，但不易避免，而电能在低压配电终端的消耗量十分巨大。
为了加强终端电能的计量考核和管理，方便用户的使用和改造，微型化导轨式安装电能表应运而生，它测量的精度相较于传统的壁挂式安装电能表更高，过载能力和抗压能力都比较强，性能比较稳定，自身耗电少等优点集于一体，质轻个小，结构模数化，使电力管理部门能更好的监测每个用户的用电情况，实现终端配电电能计量。
ETCR2系列钳表的基本原理是测量封闭回路的电阻，钳表在被测回路上感应一个电势E，在电势E的作用下被测回路上产生一个电流I，我们在现场测量时必须注意被测装置的接地是否形成回路。钳表结构1）.钳头:65×32mm2）.HOLD键：锁定/解除显示/存储3）.扳机：控制钳口张合4）.ON/OFF键：开机/关机/退出/组合清除数据5）.MEM键：数据查阅键/组合清除数据6）.*电阻测量切换键Ω/右箭头键7）.*电流测量切换键A/左箭头键8）.AL报警功能键：报警功能开启/关闭/报警临界值设定9）.液晶显示屏注：“*”仅限于C型。系列型号3.主要技术参数4.电阻测量原理ETCR2系列钳表的基本原理是测量封闭回路的电阻。如下图所示。钳表在被测回路上感应一个电势E，在电势E的作用下被测回路上产生一个电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R：ETCR2钳表所测的接地电阻是接地极对地电阻以及接地线电阻的和。它还可以测量回路的连接情况。我们在现场测量时必须注意被测装置的接地是否形成回路。
