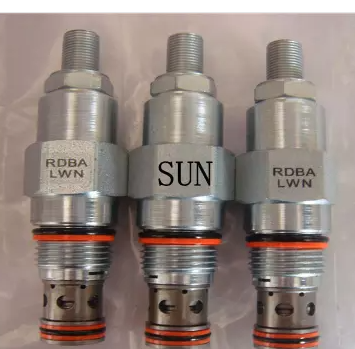

FKCAXCN大流量式SUN节流阀
产品技术
插孔 T-21A
系列 1
通流能力 34 L/min.
*操作压力 350 bar
110 SUS (24 cSt)下的*泄漏 30 cc/min.@70 bar
Pilot Volume Displacement 0,33 cc
操作所需*小先导压力 7 bar
滞环 ± 2 %
Adjustment - No. of CW Turns from Min. to Max. setting 5
阀头部安装六角尺寸 22,2 mm
阀安装扭矩 41 - 47 Nm
调节螺栓的内六角尺寸 4 mm
Locknut Hex Size 15 mm
Locknut Torque 9 - 10 Nm
型号重量 0.15 kg.
可选的调节方式（L控制）是通过先导压力的调节从而控制流量。调节控制是在给定的先导压力情况下，人工地提高或者减少流量。调节范围是50-450psi（3.5-30bar），标准设定为100psi（7bar）。
这些阀或许需要通过外部调节逻辑阀提供压力补偿。对并联回路采用LR*C-XHN，或者对于节流回路采用LP*C-XHN。
这款阀提供一定程度的自我补偿，可以用于流量控制。为提高流量控制的*度，外部的逻辑调节阀可以用来保证大范围流量和压力情况下稳定的流量。可参考附加信息中的曲线。
1口和4口都应限制在500psi（35bar）以内。
口4的作用力相互直接作用于口1。
的压力补偿控制要求通过阀的压降保持在一个恒定值。
Sun浮动式的结构可以*限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象
