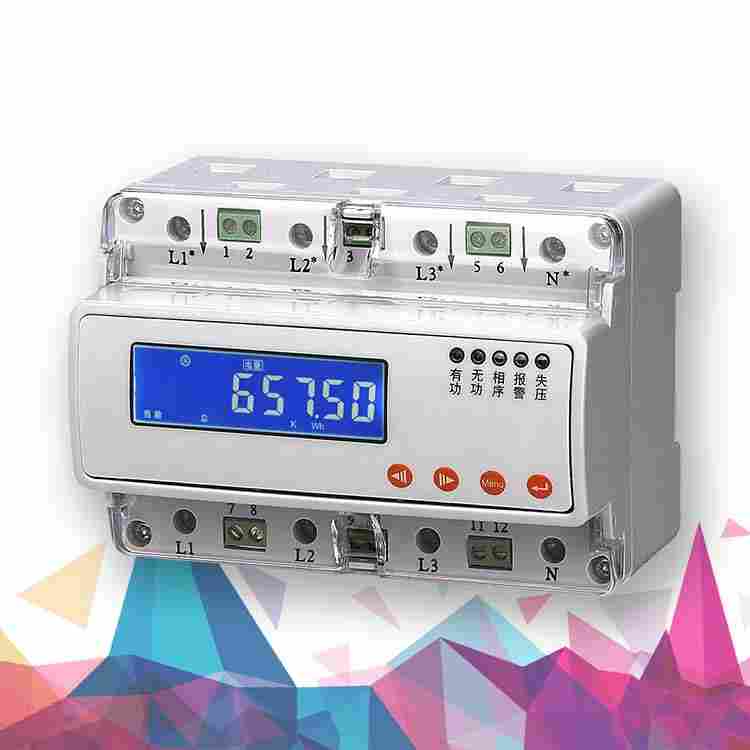

AcuRev1302三相导轨式电能表朝阳项目产品概述
是一款多功能导轨电表，触摸式按键，100A直接接入，也可互感式接入。可在单相两线，三相三线及三相四线电网中准确计量并显示各种电力参数: 电压、电流、功率、频率、有功电量、无功电量、正向电量、反向电量、需量等，还具有谐波量功能，具有2路脉冲输出，脉冲常数、脉宽、输出单位可设置。
具有保护功能:修改、需量间隔时间、清零需量数据、通讯参数设置，支持系统选择：单相两线，三相三线，三相四线。
适用于实时电力监控系统，具有多功能，多用途，高稳定性和长寿命等特点。该表具有RS485通讯接口，支持通讯速率38400bps,可实现远程通讯，是电力能源监控的理想选择。
synchro
AcuRev1302性能特点
可用35mm DIN标准导轨安装，符合标准DIN EN 50022。
单杆宽度（模量17.5mm），符合标准din43880。
标准配置7 + 1位数字显示（9999999 .1kwh）无背光LCD。可以选择7 + 1位数字显示（999999 .1kwh）由白色背光液晶显示器。
标准配置脉冲输出无源（极性），可以选择遥远的脉冲输出无源（无极性）。与各种自动抄表系统方便，符合IEC标准62053-31和DIN 43864。
双色LED指示电源状态（绿色）和电能脉冲信号（红色）。
自动检测负载电流的流动方向。和指示LED（当显示帮助1在液晶显示器上，这意味着负载电流的流动反向）。
单方向测量单相两线有功电能消耗。它与负载电流的流动方向无关。符合IEC 62053-21标准。
直接S型连接。
扩展端子盖，以保护使用安全。
AcuRev1302应用场合
本产品采用了35mm标准导轨安装方式，安装便捷，体积轻巧，更加适用于微型充电桩。
AcuRev1302技术指标
1、额定电压：AC 3×220/380V、AC3×380V
2、参比频率：50HZ
3、功耗： ≤2VA 4、额定电流： 1.5(6)A、10(40)A、20(80)A
5、起动电流：0.004Ib
6、时钟精度：误差≤0.5s/d
7、脉冲参数：宽度80ms±20ms，脉冲常数3200、1600 (imp/kWh)
8、通讯接口：RS485，兼容TL645、MODBUS-RTU
9、外形尺寸：126×91×74
10、接线能力：柔性电缆6~25mm2
11、工作温度：﹣20℃~﹢60℃
AcuRev1302使用方法
1、安装
在出厂前经检验合格，并加封铅印，即可安装使用。对无铅封或贮存时间过久的三相导轨式电能表应请有关部门重新检验后，方可安装使用。
应安装在室内通风干燥的地方，可任意位置安装，但通常采用垂直挂装方式安装，安装高度建议在1.8米左右，安装三相导轨式电能表的底板应固定在坚固耐火，不易振动的墙上。
在有污秽及可能损坏机构的场所，三相导轨式电能表应安装在保护柜内。
安装接线时应按照三相导轨式电能表端钮盖上的接线图或本说明书上的相应接线图进行接线，使用铜接头引入，避免因接触不良而引起电能表烧毁。
在雷电较多的地区使用时，应采取避雷措施，以免因雷击而损坏电能表。
2、使用
三相导轨式电能表的负载能力在0.004Ib~Imax（直接接入式）或0.002Ib~Imax（经互感器接入式）之间，过这一负载能力，将会使电能表计量不准或电流线圈发热而烧毁。
AcuRev1302小知识内置式和外置式胎压监测按照传感器安装位置，我们又可以分为内置式胎压监测和外置式胎压监测。内置型胎压监测，它的传感器是装在轮胎内部，替换原来的气嘴，这种形式相对比较稳定，监测出来的数据也比较准确。而外置型胎压监测是在气门嘴外面加上一个传感器，虽然安装简单，但是传感器容易被损坏。测试原理通常包括一组胎压监测模块和中控台的接收装置，监测传感器实时测量每个轮胎中的气压和温度状态，并以无线传输方式将数据报告给中控台。
目前终端电能计量表的安装普遍采用传统壁挂式的安装方式，存在体积大，安装不便的缺点。
导轨式安装电能表采用模数化设计，具有体积小，易安装，易组网等优点，易于实现终端电能计量，便于工业电能计量系统加装电能表进行改造。
导轨式安装电能表是新一代微型导轨式电能表，采用标准DIN35mm导轨式安装，结构模数化设计，宽度与微型断路器匹配，可方便安装于配电箱内。电能表测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能。
同时，导轨式电能表可采用RS485通讯接口与系统实现数据交换。导轨式安装电能表具有体积小巧、精度高、可靠性好、安装方便等优点，适用于机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。
随着“智能电网”的普及，必将淘汰所有的传统就是感应式电能表，及不具备双向通信功能、结构简单的电子式电能表，取而代之的是能实现供电企业与用户进行双向通信的导轨式电能表。作为一种绿色节能，快速的新式电能表，能够有效保证电网的运行成本，保障了电网的安全性和可靠性，为我国电力的健康可持续发展奠定了良好的基础。
