VFS60B-T8EK16384
VFS60B-T8EK16384
VFS60B-T8EK16384
性能
每圈线数 16,384
参考信号，数量 1
参考信号，位置 90° 电气，与 A 和 B 进行逻辑连接
测量步距偏差 ± 0.01°
接口
通讯接口 增量式
电气参数
连接类型 电缆, 8 芯, 径向, 1.5 m 1)
供电电压 10 V ... 32 V
电流消耗 40 mA 2)
*输出频率 ≤ 600 kHz
*负载电流 ≤ 30 mA
1) 通用电缆连接的位置应实现无弯折径向/轴向布线.
2) 无负荷.
机械参数
轴直径 15 mm
材料、轴 塑料
法兰类型 / 定子联轴器 标准

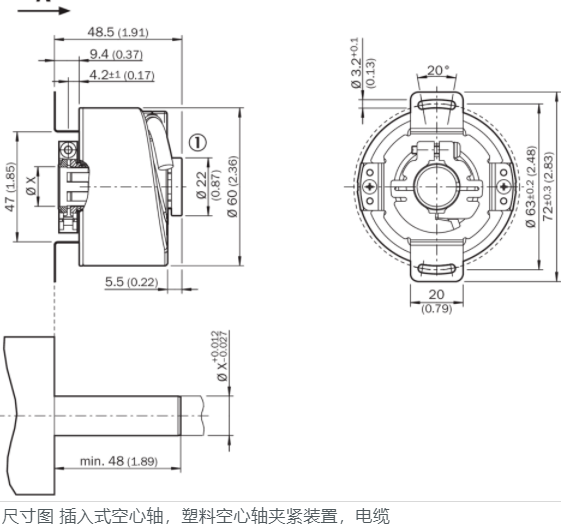

尺寸 参见尺寸图
重量 0.2 kg
转动惯量 40 gcm²
工作转速 12,000 min⁻¹ 1)
角加速度 ≤ 500,000 rad/s²
工作转矩 0.6 Ncm (+20 °C)
启动转矩 0.8 Ncm (+20 °C)
环境参数
运行温度范围 –30 °C ... +100 °C
储存温度范围 –40 °C ... +100 °C, 无包装
相对空气湿度/凝结 90 %, 光学扫描元件不允许冷凝
抗冲击能力 70 g, 6 ms (根据 EN 60068-2-27)
抗振动能力的频率范围 30 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6)
电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-4标准
外壳防护等级
IP65, 轴侧 (根据 IEC 60529 标准)
IP65, 外壳侧，电缆出线口 (根据 IEC 60529 标准)
允许驱动装置静态轴位移
± 0.5 mm 径向
± 0.5 mm 轴向
允许驱动装置动态轴位移
± 0.1 mm 径向
± 0.2 mm 轴向
滚珠轴承使用寿命 3.0 x 10^9 圈
