CKD气缸SRL3-00-25B-600-M0H-D-Y配置方案-上海艾佑工业自动化设备有限公司

CKD气缸SRL3-00-25B-600-M0H-D-Y配置方案及其特点：
无杆型气缸
级无杆气缸
型号 SRL3
高负荷，长寿命。可高速驱动的无杆型气缸。备有Φ12?Φ100系列，产品种类丰富。
行业特殊用途、搬送
【扁平气缸】
活塞为扁平型，采用由活塞承受负荷的结构。
耐负荷性优异，并配备防回转机构。
【密封带】
密封部位呈直线，因此密封性更强。
【采用高速用密封件】
采用可适用高速运行的活塞密封件。
【集中气口】
根据气缸的安装场所，可自由选择集中气口（单方向配管）、标准气口（两侧配管）。
实现装置的小型化。
【标配磁环】
标准型可直接搭载开关。
SRL3 双作用?标准型相当于Φ12, 相当于Φ16, 相当于Φ20, 相当于Φ25, 相当于Φ32, 相当于Φ40, 相当于Φ50, 相当于Φ63, 相当于Φ80, 相当于Φ100 200, 300, 400, 500, 600, 700, 800, 900, 1000
SRL3-G 双作用?塑料导向型相当于Φ12, 相当于Φ16, 相当于Φ20, 相当于Φ25, 相当于Φ32, 相当于Φ40, 相当于Φ50, 相当于Φ63, 相当于Φ80, 相当于Φ100 200, 300, 400, 500, 600, 700, 800, 900, 1000
SRL3-Q 双作用?防坠落型相当于Φ12, 相当于Φ16, 相当于Φ20, 相当于Φ25, 相当于Φ32, 相当于Φ40, 相当于Φ50, 相当于Φ63, 相当于Φ80, 相当于Φ100 200, 300, 400, 500, 600, 700, 800, 900, 1000
SRL3-GQ 双作用?防坠落型塑料导向型相当于Φ12, 相当于Φ16, 相当于Φ20, 相当于Φ25, 相当于Φ32, 相当于Φ40, 相当于Φ50, 相当于Φ63, 相当于Φ80, 相当于Φ100 200, 300, 400, 500, 600, 700, 800, 900, 1000
SRL3-J 双作用?全外罩封闭型相当于Φ25，相当于Φ32，相当于Φ40，相当于Φ50，相当于Φ63 200, 300, 400, 500, 600, 700, 800, 900, 100

有关日本CKDSRL3-00-25B-600-M0H-D-Y气缸的更多参数参考：

配管自由度提高 90度位置（4个方向）配置（定制：XC3）带杆端的标准化杆头与现有产品兼容丰富的安装支架杆头带金属配件和摆动接收金属配件零件号您可以省去单独布置气缸和金属配件的麻烦。

对下列项目的部品进行检查。 (a)SRL3-00-25B-600-M0H-D-Y缸筒内壁的伤痕。 (b)活塞杆表面的伤痕.铁锈。 (c) 轴承内壁的伤痕及磨损。 (d)活塞表面的伤痕磨损及裂纹。 (e) 活塞和活塞杆接合部的松动情况。 (f)两个端盖的裂纹。 (g)滑动部的密封圈(防尘圈.活塞杆密封圈缓冲圈活塞密封圈)的伤害及磨损。确认以上内容，如果发现异常请修理、更换部品。 4)关于缓冲圈 ⑨缓冲圈根据制造年月不同，种类也有所不同。所以请确认产品铭牌上的制造日期后再按照下面的顺序拆下。并且，即使更换和以前不一样的缓冲圈，缓冲性能上也没有差异。 (制造年月: 2002年3月为止的产品>到2002年3月为止的产品，因为在密封圈是放入芯轴金属环_的，所以不能只更换密封圈。请与金属环一起进行更换。端盖的角为支点，用一-字形螺丝刀对准密封圈接合部，用手掌心敲打螺丝刀把手部，撬出密封圈密封圈 <制造年月: 2002年4月以后的产品> 2002年4月以后的产品，因为在密封圈部没有放入芯金属环轴，所以只要更换密封圈就可以了。用锥子等，前面尖的工具将密封圈拆下(外面的金属环要保留)。。

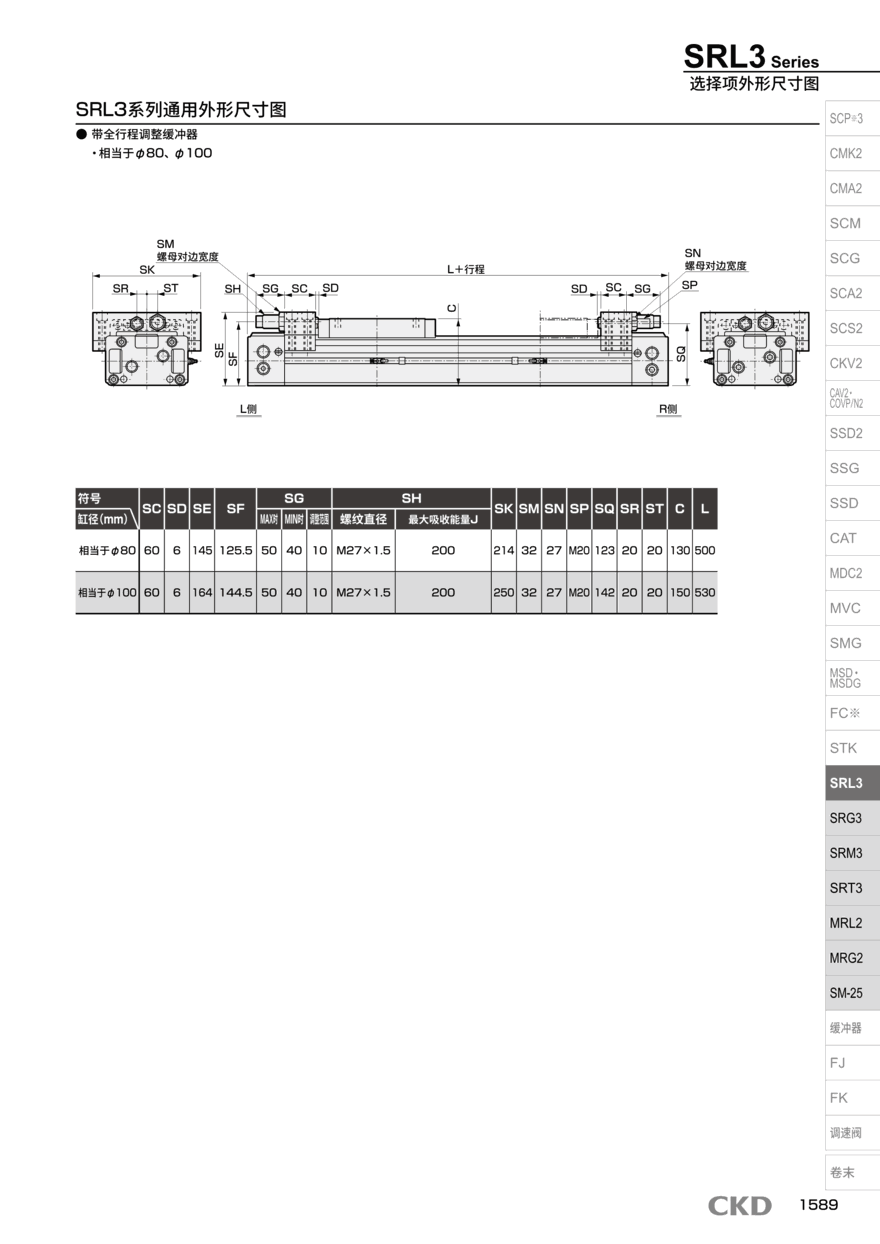

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品SRL3-00-25B-600-M0H-D-Y的选型资料和配置方式:

在当今现代化的全自动制造应用中，评估人员的潜在风险是整个系统设计的重要组成部分。采取适当措施以降低机械操作员或附近人员受伤的风险，并防止损坏正在组装或制造的产品，这一点至关重要。在运行中的任何类型的停止期间，设备必须保持安全；这是安装的先决条件。

单作用或双作用：气动执行器或SRL双活塞气缸通常属于这两个类别，具体取决于应用类型、所需的力或运动、工作的大小以及预期的精度或控制。通常，气动执行器或SRL双活塞气缸将在其中容纳活塞和杆。类型取决于应用：提供多种类型的气动执行器或SRL双活塞气缸，包括无杆SRL双活塞气缸、圆形SRL双活塞气缸和紧凑型SRL双活塞气缸。有多种不同类型的SRL双活塞气缸和执行器可供选择，具体取决于它们所需的应用。它们可以是单作用或双作用。以下是一些可用的SRL双活塞气缸和执行器类型的示例：ISOLine 型材和拉杆SRL双活塞气缸：工业自动化中常见的SRL双活塞气缸，具有高性能、持久性和能够在高温下运行的特点。Roundline 油缸： Roundline 油缸可作为单作用或双作用提供，非常适合较轻的任务和较小的力应用。紧凑型SRL双活塞气缸：SMC的产品系列包括一个紧凑型SRL双活塞气缸，其长度是等效标准 ISO 轮廓执行器的三分，适用于需要优先考虑空间的机械。

气动缸可以是单作用的或双作用的，在单作用SRL双活塞气缸 (SAC) 中，空气仅供应到活塞的一侧，并且仅负责活塞在一个方向上的运动。活塞沿相反方向的运动由机械弹簧执行。SRL3-00-25B-600-M0H-D-Y单作用SRL双活塞气缸可以设计为基位减（弹簧复位）或基位加（弹簧伸展），具体取决于压缩空气是分别执行外冲程还是内冲程。在压力或动力损失的情况下，单作用SRL双活塞气缸具有将活塞返回到基本位置的优点。
