拉杆气缸LCR-12-10-F3V-R配置方案-上海艾佑工业自动化设备有限公司

拉杆气缸LCR-12-10-F3V-R配置方案及其特点：
带线性导轨气缸
线性滑台气缸
型号LCR
轻量化，设计自由度高的左右对称构造。选择项产品种类丰富的高刚性带线性导轨气缸。
行业半导体制造工序（后工序）
组装
【轻量】
由于采用铝制滑台，因而与LCG系列相比，重量减轻了约30%。
【刚性】
由于线性导轨与滑台的高刚性化，刚性比LCG更高。
【设计的自由度高】
具有挡块左右对称型、多面配管、双面安装、带定位孔等特点，设计方面自由度极高的产品。
【选择项?产品种类丰富】
机种分为标准型、防坠落型、洁净规格型。选择项品种丰富，备有行程调整用挡块、带缓冲型挡块等。
※洁净规格无法选择缓冲器型挡块。
【带缓冲机构】
气缸前进时，即使驱动部和工件碰触，缓冲机构也会动作，是保护工件与气缸的型号。拾放等前端需使用缓冲机构等情况下有效。
并可安装可检测缓冲器动作的气缸开关(BL型)，从而检测生产线等的异常。
LCR 双作用·单活塞杆型 Φ6, Φ8, Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-Q 双作用?防坠落型 Φ8, Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-P7※ 双作用?单活塞杆型洁净规格 Φ6, Φ8, Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-F 双作用?微速型 Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-F-P7※ 双作用?微速型洁净规格 Φ12，Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150

有关日本CKD（喜开理）LCR-12-10-F3V-R气缸的更多参数：

ISO6432圆体气缸孔径(mm)：8、10、12、16、20、25 标准行程可达300毫米气缸变体：非旋转、直接安装、ATEX。

对下列项目的部品进行检查。 (a)LCR-12-10-F3V-R缸筒内壁的伤痕。 (b)活塞杆表面的伤痕.铁锈。 (c) 轴承内壁的伤痕及磨损。 (d)活塞表面的伤痕磨损及裂纹。 (e) 活塞和活塞杆接合部的松动情况。 (f)两个端盖的裂纹。 (g)滑动部的密封圈(防尘圈.活塞杆密封圈缓冲圈活塞密封圈)的伤害及磨损。确认以上内容，如果发现异常请修理、更换部品。 4)关于缓冲圈 ⑨缓冲圈根据制造年月不同，种类也有所不同。所以请确认产品铭牌上的制造日期后再按照下面的顺序拆下。并且，即使更换和以前不一样的缓冲圈，缓冲性能上也没有差异。 (制造年月: 2002年3月为止的产品>到2002年3月为止的产品，因为在密封圈是放入芯轴金属环_的，所以不能只更换密封圈。请与金属环一起进行更换。端盖的角为支点，用一-字形螺丝刀对准密封圈接合部，用手掌心敲打螺丝刀把手部，撬出密封圈密封圈 <制造年月: 2002年4月以后的产品> 2002年4月以后的产品，因为在密封圈部没有放入芯金属环轴，所以只要更换密封圈就可以了。用锥子等，前面尖的工具将密封圈拆下(外面的金属环要保留)。。

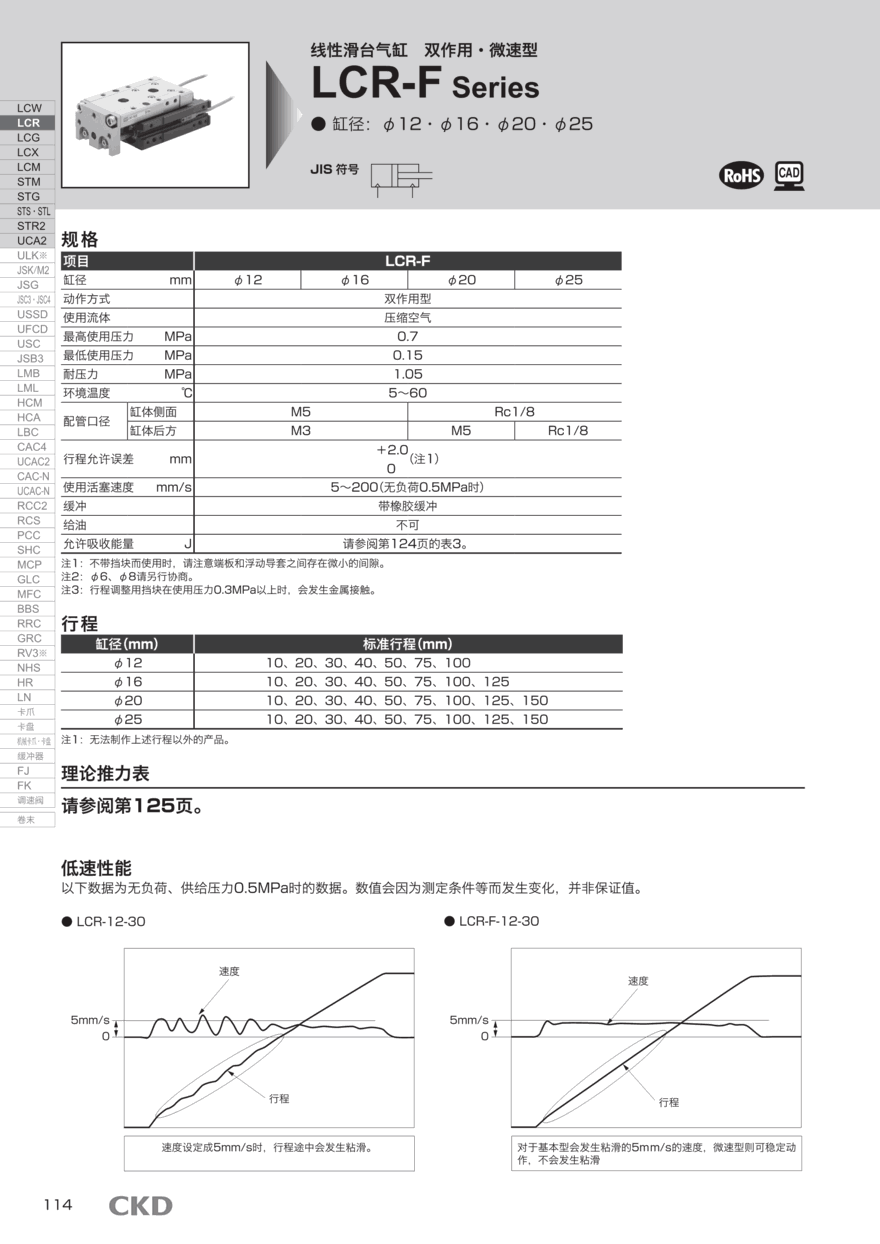

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品LCR-12-10-F3V-R的选型资料和配置方式:

LCR线性滑台气缸，也称为气动执行器，是用于为自动化系统、机器和过程（例如在工业应用中）提供线性或旋转运动和力的产品。在气动系统的“业务端”，当压缩空气被迫进入LCR线性滑台气缸或执行器本身以移动容纳在其中的活塞时，LCR线性滑台气缸和执行器就会工作。“工作”由连接到活塞的机构执行，将产生的能量转化为实际用途，例如工厂自动化中的拾取和放置系统。。

LCR线性滑台气缸之间的主要区别在于它们是单作用LCR线性滑台气缸（SAC）还是双作用LCR线性滑台气缸（DAC）。SAC 使用气压力沿单个方向移动杆，通常远离LCR线性滑台气缸。在这些机构中，当释放气压时，弹簧将活塞返回到原始位置。在 DAC 中，空气压力用于伸展和缩回行程，允许在两个方向上进行详细操作。DAC 有两个端口，一个用于控制每个行程。。

缸筒两端用盖帽和端盖密封。在LCR-12-10-F3V-RLCR线性滑台气缸内，活塞以线性方式驱动杆。当压缩空气通过端盖进入时，活塞远离端盖并将活塞杆推出。这种运动称为正/正运动，与此运动相关的腔称为正腔。负室位于对面。当压缩空气进入杆端端口时，杆被推回负位置。

更多有关LCR同系列产品的选型型号如下：
电动执行器工作台型（FLCR-16） FLCR-1608100NCN-LS01
LCR系列直线滑动气缸（LCR-16~） LCR-16-10-SW12-D-P4
LCR系列直线滑动气缸（LCR-6~） LCR-6-50-F2H-D-S6DT
电动执行器工作台型（FLCR-25） FLCR-2502100NCN-RR05
LCR系列直线滑动气缸（LCR-20～） LCR-20-50-S1
LCR系列直线滑动气缸（LCR-16~） LCR-16-125-A1
LCR系列直线滑动气缸（LCR-6~） LCR-6-20-S1
直线滑动气缸 LCR 双作用 LCR-20 LCR-20-100-T3H-R
LCR系列直线滑动气缸（LCR-20～） LCR-20-125-T2H5-D-A1
LCR系列直线滑动气缸（LCR-12~） LCR-12-50-F3H3-D-S2
LCR系列直线滑动气缸（LCR-12~） LCR-12-100-S5
直线滑动气缸 LCR 双作用 LCR-20 LCR-20-100-T3V-H
电动执行器工作台型（FLCR-25） FLCR-2506050NCN-LS10
LCR系列直线滑动气缸（LCR-16~） LCR-16-50-S6
直线滑动气缸 LCR 双作用 LCR-16 LCR-16-10-T3V-D
LCR系列直线滑动气缸（LCR-12~） LCR-12-100-F2H3-D
电动执行器工作台型（FLCR-16） FLCR-1602050NCN-LR10
LCR系列直线滑动气缸（LCR-12~） LCR-12-20-F2V-D-A4D
LCR系列直线滑动气缸（LCR-16~） LCR-16-20-T2H-D-S6DT
LCR系列直线滑动气缸（LCR-8~） LCR-8-10-F3H3-D
电动执行器工作台型（FLCR-20） FLCR-2002100NCN-LR05
LCR系列直线滑动气缸（LCR-12~） LCR-12-50-F3H-D-S3D
LCR系列直线滑动气缸（LCR-8~） LCR-8-20-F3H-D-S3
直线滑动气缸 LCR 双作用 LCR-16 LCR-16-30-T3H-H
直线滑动气缸 LCR 双作用 LCR-12 LCR-12-100-F2V-R
电动执行器工作台型（FLCR-16） FLCR-1602100NCN-LR05
电动执行器工作台型（FLCR-16） FLCR-1602100NCN-LR03
LCR系列直线滑动气缸（LCR-8~） LCR-8-30-S1DT
LCR系列直线滑动气缸（LCR-6~） LCR-6-40-F2H3-D-A5
LCR系列直线滑动气缸（LCR-12~） LCR-12-75-F2V-D-S1
直线滑动气缸 LCR 双作用 LCR-25 LCR-25-50-T3H-H
LCR系列直线滑动气缸（LCR-16~） LCR-16-50-T0H5-D
LCR系列直线滑动气缸（LCR-12~） LCR-12-75-F2V-D-S1
直线滑动气缸 LCR 双作用 LCR-8 LCR-8-30-F2V-R
LCR系列直线滑动气缸（LCR-12~） LCR-12-75-F2H3-D-S2
直线滑动气缸 LCR 双作用 LCR-12 LCR-12-100-F3V-R
LCR系列直线滑动气缸（LCR-16~） LCR-16-125-T2H5-D-S4
LCR系列直线滑动气缸（LCR-6~） LCR-6-STB2D
LCR系列直线滑动气缸（LCR-12~） LCR-12-SB1
LCR系列直线滑动气缸（LCR-12~） LCR-12-75-F2H3-D-S5D
LCR系列直线滑动气缸（LCR-12~） LCR-12-100-F2H-D-S5
LCR系列直线滑动气缸（LCR-25～） LCR-25-75-T2H3-D
电动执行器工作台型（FLCR-20） FLCR-2002100NCN-RS05
LCR系列直线滑动气缸（LCR-16~） LCR-16-75-T2H3-D-A1T
LCR系列直线滑动气缸（LCR-12~） LCR-12-75-A6D
直线滑动气缸 LCR 双作用 LCR-6 LCR-6-30-F2H-R
LCR系列直线滑动气缸（LCR-F~） LCR-F-12-50-F3H-D-A5
LCR系列直线滑动气缸（LCR-20～） LCR-20-50-S6DT
直线滑动气缸 LCR 双作用 LCR-8 LCR-8-75-F2V-D
LCR系列直线滑动气缸（LCR-8~） LCR-8-10-F2YH3-D-S5
LCR系列直线滑动气缸（LCR-12~） LCR-12-20-F2H-D-A3DT
LCR系列直线滑动气缸（LCR-12~） LCR-12-50-A4D
LCR系列直线滑动气缸（LCR-20～） LCR-20-50-T2H-D-S1
LCR系列直线滑动气缸（LCR-8~） LCR-8-40-F3H3-D-A4DN
直线滑动气缸 LCR 双作用 LCR-20 LCR-20-125-T2H-D
直线滑动气缸 LCR 双作用 LCR-25 LCR-25-125-T2V-H
直线滑动气缸 LCR 双作用 LCR-25 LCR-25-10-T2H-D
直线滑动气缸 LCR 双作用 LCR-6 LCR-6-40-F2V-D
直线滑动气缸 LCR 双作用 LCR-25 LCR-25-20-T2H-H
LCR系列直线滑动气缸（LCR-6~） LCR-6-10-F2H3-H

拉杆气缸LCR-12-10-F3V-R配置方案

发布时间：2021-09-15
