不锈钢气缸JSC3-LN-FA-125B-550-R05-T供货资料及其特点：
带制动带锁定气缸
带制动器气缸
型号JSC3/JSC4
在通用型气缸中的中口径（φ40?φ100）系列（SCA2）和大口径（φ125?φ180）系列（SCS2）上附带高可靠性制动器的带制动器气缸。
行业安全
【高可靠性的制动器结构】
采用有丰富业绩支持的中口径、大口径气缸的中间停止机构。
【停止精度：±1.0mm】
停止精度较高，在气缸速度300mm/s、空载时为±1.0mm以下。
JSC3 双作用型 Φ40,Φ50,Φ63,Φ80,Φ1OO 50, 75, 100, 150, 200, 250, 300, 350, 400, 450, 500
JSC4-N 双作用型 Φ125,Φ140,Φ160,Φ180 50, 75, 100, 150, 200, 250, 300
JSC4-LN 双作用型?带开关 Φ125,Φ140,Φ160,Φ180 50, 75, 100, 150, 200, 250, 300
JSC3-V 双作用型带制动用阀 Φ40,Φ50,Φ63,Φ80,Φ1OO 50, 75, 100, 150, 200, 250, 300, 350, 400, 450, 500
JSC3-H 双作用?低油压型 Φ40,Φ50,Φ63,Φ80,Φ1OO 50, 75, 100, 150, 200, 250, 300, 350, 400, 450, 500
JSC4-H 双作用?低油压型 Φ125,Φ140,Φ160,Φ180 接单生产品
JSC4-LH 双作用?低液压型?带开关 Φ125,Φ140,Φ160,Φ180 接单生产品
JSC3-T 双作用?耐热型 Φ40,Φ50,Φ63,Φ80,Φ1OO 50, 75, 100, 150, 200, 250, 300, 350, 400, 450, 500
JSC4-T 双作用?耐热型 Φ125,Φ140,Φ160,Φ180 接单生产品
有关日本CKDJSC3-LN-FA-125B-550-R05-T微型气缸的更多数据资料参考：
带磁性开关
内置磁环D
安装方式A
两端螺孔式
形式气压式
缸径80
缸径80mm
通口螺纹的种类Rc/M螺纹
气缸行程35
气缸行程35mm
配管口径M5X0.8
动作方式单杆双作用
气缸行程RANGE_A_5_30_1
杆端螺纹的种类M
杆端螺纹尺寸M3X0.5
使用压力0.07-1.0
保证耐压力1.5
环境温度-10℃～60℃
给油不给油式
使用活塞速度50～500。
3位阀有一个中间或中间位置，要么中心关闭并阻塞所有端口，要么中心排气，输出端口连接到排气。中央关闭阀可能是保持位置或执行带制动器气缸微动操作的好选择。当执行器未启动时，中央排气阀可以很好地释放带制动器气缸中的气压，通常是出于安全目的。。
带制动器气缸又称带制动器气缸，是气动或压缩空气控制机械装置的终部件。空气或气压缸是将压缩空气动力转化为机械能的装置。机械能产生线性或旋转运动。带制动器气缸作为气动系统中的执行机构。所以称为气动线性执行器。选择正确的带制动器气缸可以确保应用的长期*，并提高机器的整体性能。

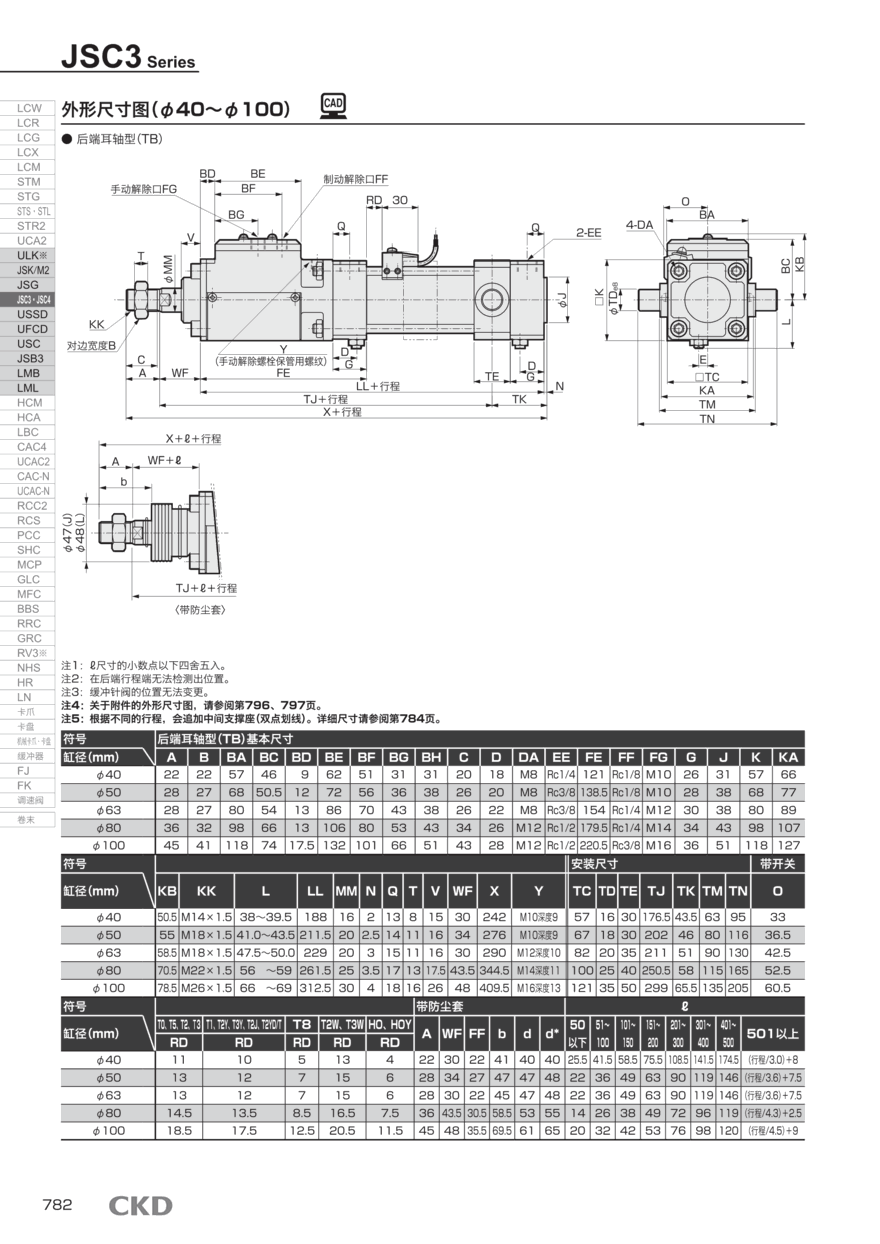

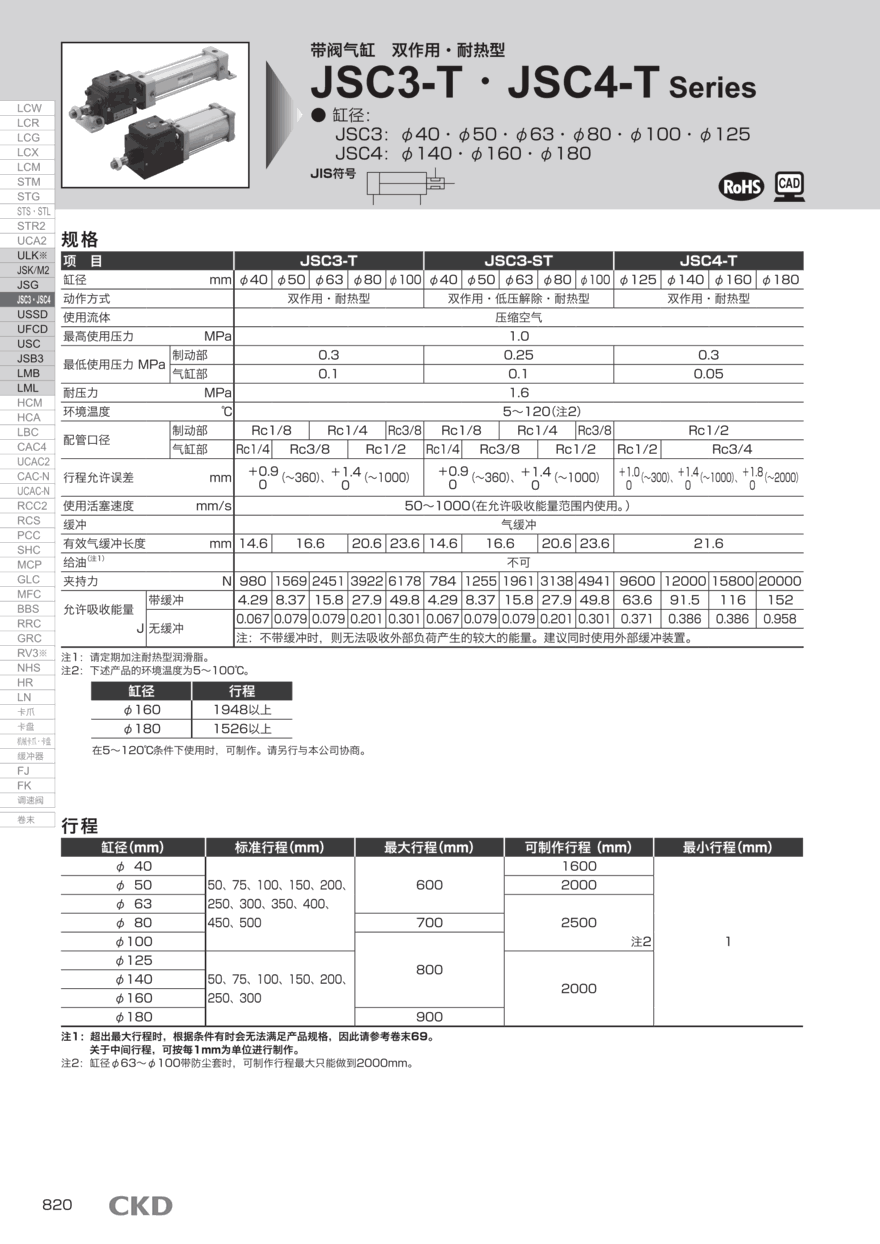

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。下图（1-3）是CKD产品JSC3-LN-FA-125B-550-R05-T的选型资料和配置方式：
伺服电机根据需要与变速箱和随附的丝杠驱动器或齿轮齿条一起布置，提供对任何行程位置的加速度、速度、减速度、定位和精度的控制。然而，伺服解决方案的采购、配置和安装既昂贵又复杂。如果应用程序需要这样的性能，那么伺服是正确的解决方案，但很多时候它是矫枉过正的。。
使用非接触式磁致伸缩传感器的带制动器气缸可以在整个行程长度上跟踪活塞位置。
例如，位于伊利诺伊州大学公园的 Bimba Manufacturing 制造了位置反馈带制动器气缸 (PFC)，该带制动器气缸在轻巧的小口径带制动器气缸中提供连续位置感测。PFC 包含一个安装在带制动器气缸后盖中的内部线性电阻传感器 (LRT)。LRT 探头的一侧有一个电阻元件，另一侧有一个集电条，位于带制动器气缸杆内。雨刷器组件安装在活塞中。移动活塞在电阻元件和集电条之间形成电路。电路中的电阻与活塞位置成正比，活塞位置用于产生控制器用来确定位置的模拟信号。。
执行器带制动器气缸图
在典型应用中，致动器主体连接到支撑框架并且杆的端部连接到要移动的机器元件。开关控制阀用于将压缩空气导入延伸端口，同时打开缩回端口通向大气。活塞两侧的压力差产生的力等于压力差乘以活塞表面积。。
