气缸选型CMA2-D-FA-30-50配置方案及其特点：
普通型气缸
小型气缸
型号CMA2
普通气缸的中口径(Φ20?Φ40）系列，可拆卸的气缸。
【可拆解】
考虑密封件更换等维护性能的圆型通用气缸。
相关产品
CMA2 双作用·单活塞杆型 φ20, φ30, φ40 1 700

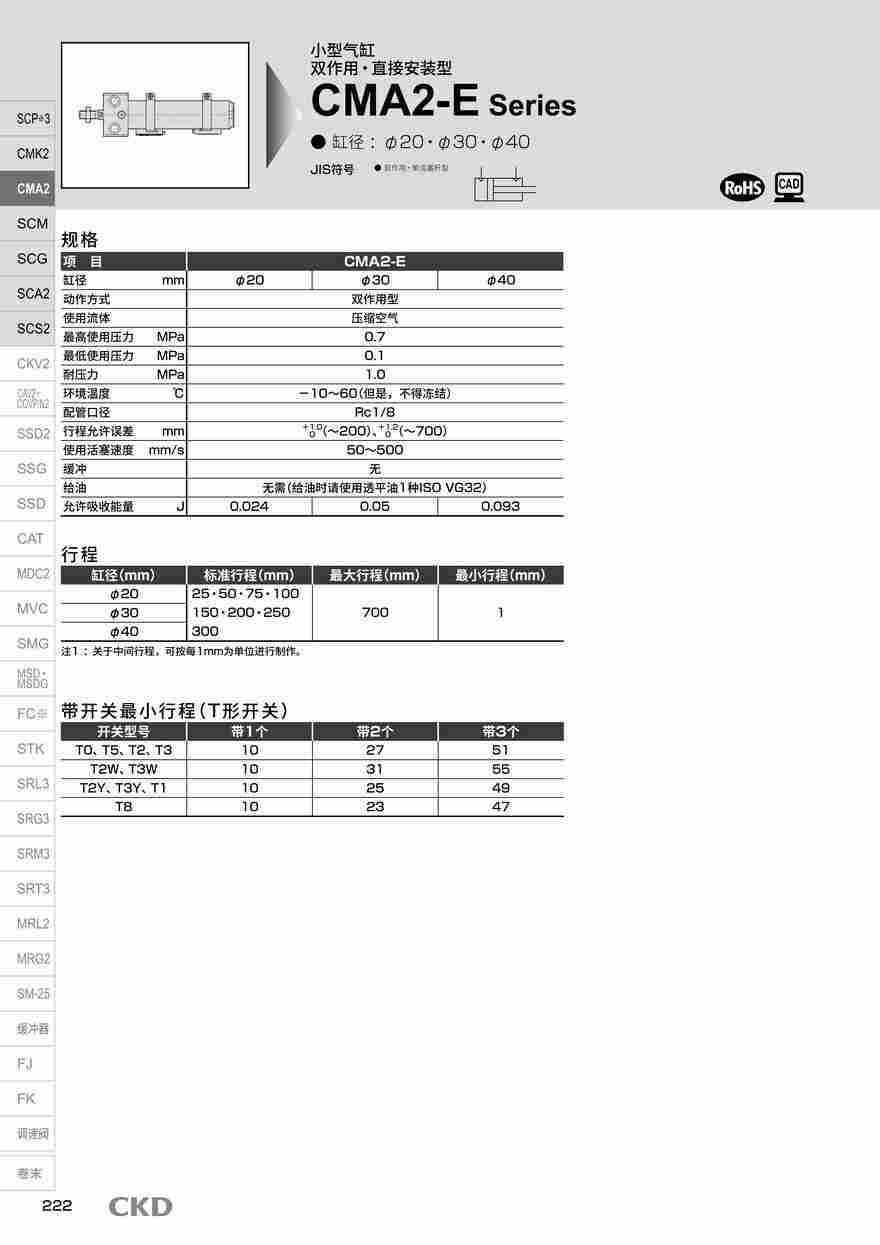

CMA2-E 双作用?直接安装型 φ20, φ30, φ40 1 700
有关日本CKDCMA2-D-FA-30-50气缸的更多参数参考：
全长缩短至
97mm重量减少54%（0.69kg→0.32kg）
可选择多种盖板形状
端口尺寸：M5、Rc、NPT1/8可供选择
杆端安装形状可选择
自动带开关（JCDM系列：JCDM）-增加了底
脚型和法兰型。
装配CMA2-D-FA-30-50气缸
(1)清洁各部品。
(2)清洁后、按照拆卸步骤的反顺序仔细装配。.
特别是密封件的伤痕，可能是导致动作不良及空气泄漏的原因。
(3)请在1气缸缸筒内璧、①活塞(R)、⑥活塞(H)的外径面及各种密封件(③、④、⑤、⑧、⑨、12、@)
上、轻轻的涂上一-层润滑油。
<关于缓冲圈的组装>
制造年月: 2002年3月前的产品在更换缓冲圈时，因为
要压入金属环，所以请按照下面的顺序进行作业。.
有凸起部的面朝向金属环侧，将密封圈装入金属环内。
压入工具
密封圈嵌入不能倾斜，并且口部不能有伤痕，要使用工
具小心地压到底部。请使用夹具用压力机压入。
金属环
密封圈
请压入到金属环的上面相对于端盖的端面下沉约0.1~
0.2mm的状态。。
CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品CMA2-D-FA-30-50的选型资料和配置方式:
单作用小型气缸在单作用小型气缸中，在可移动活塞对面的单端口筒中有一个固定的弹簧配合。每当需要操作小型气缸时，压缩空气通过端口进入枪管，空气将活塞推向弹簧，当气压停止时，弹簧将活塞推回其原始位置
双作用小型气缸CMA2-D-FA-30-50有两个没有弹簧的端口桶。每当需要操作双作用小型气缸时，压缩空气通过*个端口进入桶中，该空气将活塞向前推动，当需要返回时，停止来自*个端口的气流并从第二个端口通过压缩空气，来自第二个端口的压缩空气将活塞送回其原始位置。
气动硬件也很实惠。CMA2-D-FA-30-50小型气缸、螺线管、软管和配件可以以较低的成本购买。这种简单的气动硬件和低廉的采购价格也降低了维护成本。
如果尺寸合适，小型气缸和气动执行器也可以非常快速地启动和移动，并且可以使用内嵌或小型气缸安装的流量控制组件轻松调整。外部硬挡块或内部缓冲垫可在小型气缸行程末端提供可重复定位。。
如果你想让小型气缸做的不仅仅是暂停负载，你需要做更多的计算。这样做了大约 45 年之后，我的经验法则是：将负载乘以 1 。因此，如果负载为 1,000 磅，我将小型气缸的尺寸确定为至少 1,500 磅的负载。很简单，空气移动小型气缸需要压差。如果小型气缸确实需要尽可能快地移动，那么您希望空气达到有时称为临界速度或临界背压的速度，即声速（因此当下游压力达到 53% 时达到大速度上游压力）。通过加大小型气缸孔的尺寸，您可以更加确信您的选择将补偿所有未知和已知变量。气动的美妙之处在于您只需将调节器调低即可获得所需的结果。当然，如果您的应用由许多小型气缸组成，那么好使用原型进行测试以验证具成本效益的选择。。
