气缸选型STK-Y1-50K价格优势及其特点：
省空间型气缸
止动气缸
型号STK
用于向活塞杆施加横向负荷等用途的耐横向负荷性优异的方形、省空间气缸。*适用于搬送生产线的停止功能。
【高负荷用设计】
采用比普通活塞杆径大一级的粗活塞杆。
加宽了轴套活塞杆方向的宽度，强化了轴承部。
【3种动作方式】
备有双作用型、单作用加压缩回型、双作用带弹簧型3种。
【杆端形状可选】
备有圆杆型、倒角型、滚子型3种。
也可选择端面带螺纹孔的内螺纹型（选择项）。
【直接安装】
可使用内六角螺栓直接安装。
有螺纹旋入和贯穿螺栓2种安装方式。
ＳTK 双作用·杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y 单作用?加压缩回型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y1 双作用?带弹簧型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐M 双作用·杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY 单作用?加压缩回型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY1 双作用?带弹簧型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY 单作用?加压缩回型?杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY1 双作用·带弹簧型·杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
带磁性开关
内置磁环D
安装方式A
两端螺孔式
形式气压式
缸径80
缸径80mm
通口螺纹的种类Rc/M螺纹
气缸行程35
气缸行程35mm
配管口径M5X0.8
动作方式单杆双作用
气缸行程RANGE_A_5_30_1
杆端螺纹的种类M
杆端螺纹尺寸M3X0.5
使用压力0.07-1.0
保证耐压力1.5
环境温度-10℃～60℃
给油不给油式
使用活塞速度50～500。
关于STK-Y1-50K气缸使用方法的事项
3. 1气缸的使用方法
前端顶出侧的调整缓冲用针阀
1)本气缸的工作压力为0.05~1.0MPa。请在
此压力范围内使用。
2)出厂时缓冲是在无负荷状态下调整的。有负
荷时的缓冲，请用针阀调整。
拧紧针阀(右旋转)缓冲效果好。调整后请
中
拧紧缓冲针阀的螺母。
后端缩回侧的调整缓冲用针阀
另外，当负荷很重高速运转等动能大于7.1气缸规格的容许吸收能量的时候，请考虑其他的缓冲
装置。
3)请安装速度控制器来调整活塞速度。。

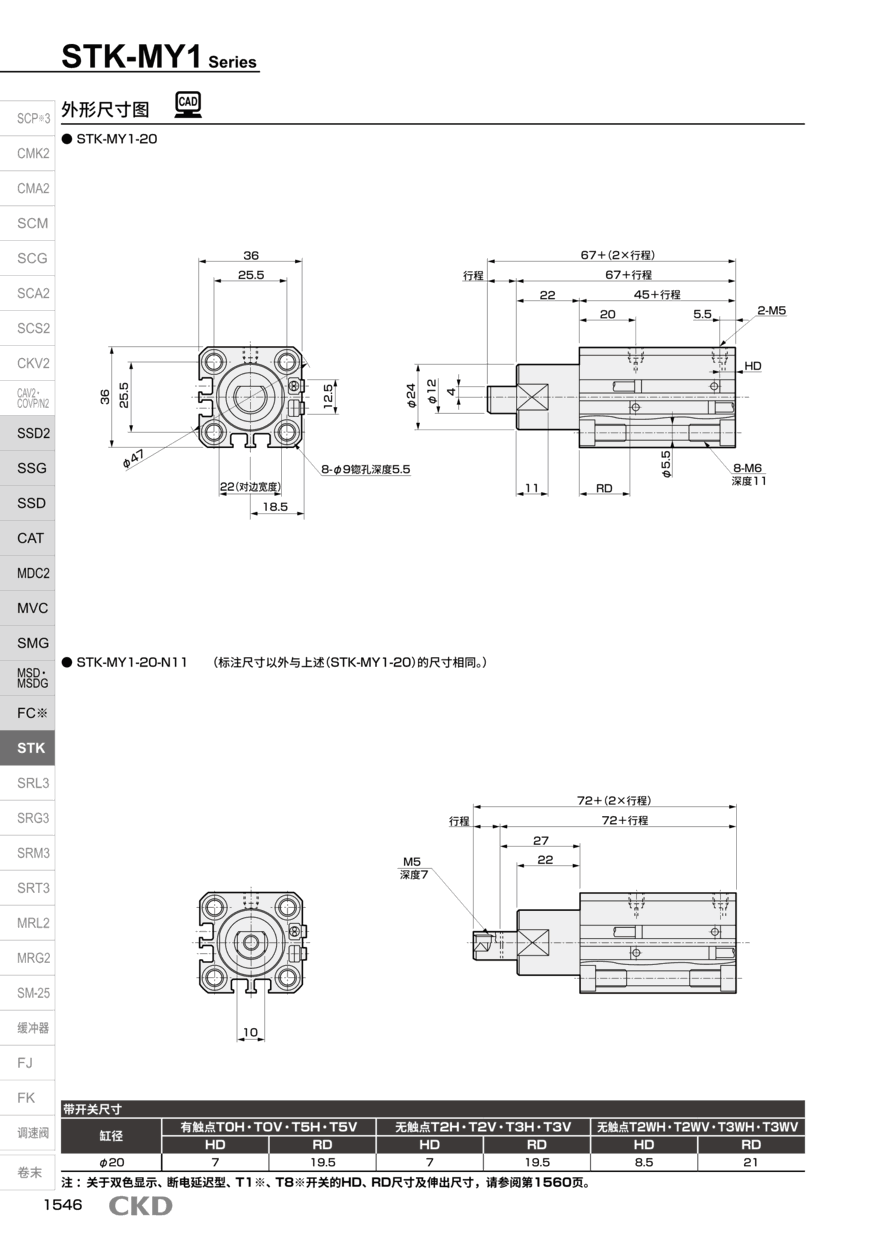

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品STK-Y1-50K的选型资料和配置方式:
如果你想让气缸做的不仅仅是暂停负载，你需要做更多的计算。这样做了大约 45 年之后，我的经验法则是：将负载乘以 1 ?。因此，如果负载为 1,000 磅，我将气缸的尺寸确定为至少 1,500 磅的负载。很简单，空气移动气缸需要压差。如果气缸确实需要尽可能快地移动，那么您希望空气达到有时称为临界速度或临界背压的速度，即声速（因此当下游压力达到 53% 时达到大速度上游压力）。。
当然，有数百种类型的气缸，常见的是STK-Y1-50K拉杆气缸（重型），具有与其他 NFPA 气缸可互换的优点。其他流行的气缸包括不可修复和圆孔型气缸，通常用于小口径但并非是如此。
气缸，也称为气动执行器，是用于为自动化系统、机器和过程（例如在工业应用中）提供线性或旋转运动和力的产品。在气动系统的“业务端”，当压缩空气被迫进入气缸或执行器本身以移动容纳在其中的活塞时，气缸和执行器就会工作。“工作”由连接到活塞的机构执行，将产生的能量转化为实际用途，例如工厂自动化中的拾取和放置系统。。
