不锈钢气缸STK-M-50-25-T0H3-D工作原理及其特点：
省空间型气缸
止动气缸
型号STK
用于向活塞杆施加横向负荷等用途的耐横向负荷性优异的方形、省空间气缸。*适用于搬送生产线的停止功能。
【高负荷用设计】
采用比普通活塞杆径大一级的粗活塞杆。
加宽了轴套活塞杆方向的宽度，强化了轴承部。
【3种动作方式】
备有双作用型、单作用加压缩回型、双作用带弹簧型3种。
【杆端形状可选】
备有圆杆型、倒角型、滚子型3种。
也可选择端面带螺纹孔的内螺纹型（选择项）。
【直接安装】
可使用内六角螺栓直接安装。
有螺纹旋入和贯穿螺栓2种安装方式。
ＳTK 双作用·杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y 单作用?加压缩回型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y1 双作用?带弹簧型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐M 双作用·杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY 单作用?加压缩回型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY1 双作用?带弹簧型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY 单作用?加压缩回型?杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY1 双作用·带弹簧型·杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
双作用气缸
气缸两侧均供给一定的工作压力压缩空气施加的力使气缸活塞杆向两个方向移动
伸缩缸
单作用和双作用油缸都有伸缩型，但广泛用于高负载处理的液压应用如重型起重机、翻斗车等，气动伸缩油缸很少使用，本文不作详细讨论。
关于气缸开关的使用方法
3.2.1通用事项
1)
磁场环境
在周围存在强磁场.大电流(大磁铁、点焊机等)的环境中，请使用强磁场开关。带开关气缸并排靠
近安装的时候、或磁性体在离气缸很近的地方移动的时候，可能会产生相互干扰而影响检测精度。
2)
导线的配线
请注意导线上不能有重复的弯曲应力和张力。
可动部请使用有耐曲性的机械手用电线。
3)使用温度
不能在高温(过60C的场合)使用。
根据磁性部品、电子部品的温度特性，请避免在高温环境下使用。
4)中间位置检测
将气缸开关设定为行程中间位置，并且在活塞通过时驱动负荷的情况下，如果速度过快，STK-M-50-25-T0H3-D气缸开关虽
然也会动作，但是要注意由于动作时间短，有时也会无法对负荷作出响应。
可检测的*活塞速度:V
V(mm/s) =一
气缸开关动作范围(mm)
负荷的动作时间(s)
气缸开关的动作范围请参照第7页的第4)项中表的*小值。
关于冲击
气缸搬运以及开关安装调整的时候，请不要使其承受过大的冲击。。

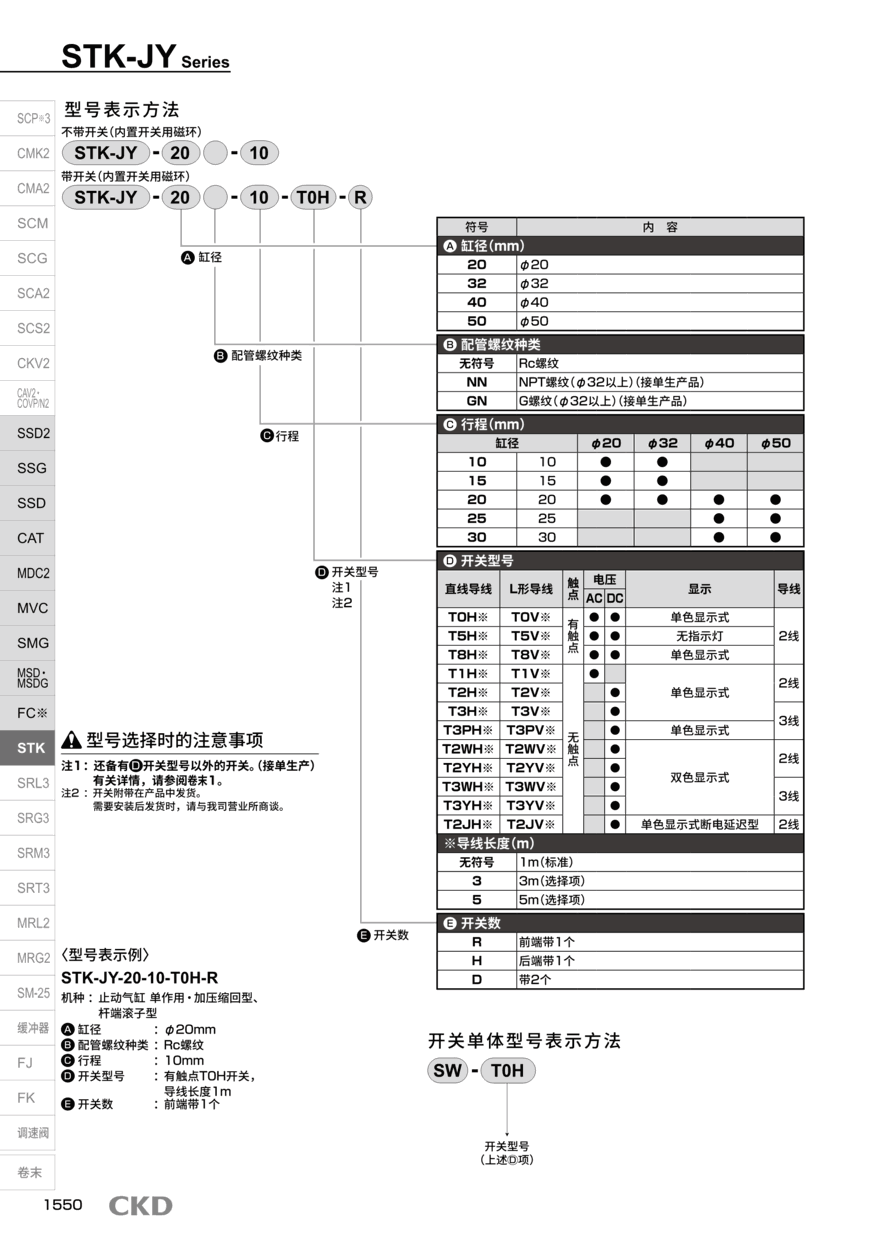

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品STK-M-50-25-T0H3-D的选型资料和配置方式:
许多气缸包括 T 形槽或燕尾榫，它们很容易接受兼容的位置开关以进行行程结束感测。
两种广泛使用的位置传感器或开关类型是经济型机械簧片开关和霍尔效应传感器。后者是一个可靠的选择，因为它们没有移动部件，还可能包括 LED 来指示操作状态和故障，尽管它们表现出很小的电流泄漏，可能会导致某些设置出现问题。这两种类型还要求内部活塞具有磁性，以便接合开关并关闭电路。。
通常，无杆气缸STK-M-50-25-T0H3-D具有相同的基本组件：气缸管或缸筒、活塞、内外密封带和端部缓冲端盖。滑台组件，也称为梭子或滑架，直接安装在活塞上方，通过沿缸体顶部切割的槽直接连接，通过位于活塞和滑台上的磁铁间接连接，或通过连接到活塞的电缆活塞通过滑轮。。
