给油型气缸STK-20-10-T3V-D-N11图片资料

给油型气缸STK-20-10-T3V-D-N11图片资料及其特点：
省空间型气缸
止动气缸
型号STK
用于向活塞杆施加横向负荷等用途的耐横向负荷性优异的方形、省空间气缸。*适用于搬送生产线的停止功能。
【高负荷用设计】
采用比普通活塞杆径大一级的粗活塞杆。
加宽了轴套活塞杆方向的宽度，强化了轴承部。
【3种动作方式】
备有双作用型、单作用加压缩回型、双作用带弹簧型3种。
【杆端形状可选】
备有圆杆型、倒角型、滚子型3种。
也可选择端面带螺纹孔的内螺纹型（选择项）。
【直接安装】
可使用内六角螺栓直接安装。
有螺纹旋入和贯穿螺栓2种安装方式。
ＳTK 双作用·杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y 单作用?加压缩回型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y1 双作用?带弹簧型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐M 双作用·杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY 单作用?加压缩回型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY1 双作用?带弹簧型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY 单作用?加压缩回型?杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY1 双作用·带弹簧型·杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30

有关日本CKDSTK-20-10-T3V-D-N11电磁阀的更多参数参考：

双作用带锁 孔径：32,40,50,63,80,100(mm) 行程：25~1000mm 安装：基本、轴向支脚、前后法兰、单双后U形夹 磁性开关可搭配多种引线或预接线连接器。

关于气缸配管 1)过滤器用的配管材料，请使用镀锌管、尼龙管、橡胶管等不易腐蚀的材料。 2)关于STK-20-10-T3V-D-N11气缸和电磁阀的连接配管，请使用有效截面积与活塞速度相对应的配管。 3) 用于清除管内的铁锈、异物及排水的过滤器，请安装在电磁阀附近。 4)气管的螺纹长度必 须保证为有效长度。并且螺纹前 有效长度 端部需要以1/2螺距倒角。 倒角 5)配管 作业前请清洁配管内部(*吹)，去除管内的 异物.切屑等。 6)关于配管连接时密封带或密封胶的使用，请从螺纹头部大约2牙位置处开始使用。请确保没有密封带 和密封胶的残料跟随气体进入配管内部和机器内部。。

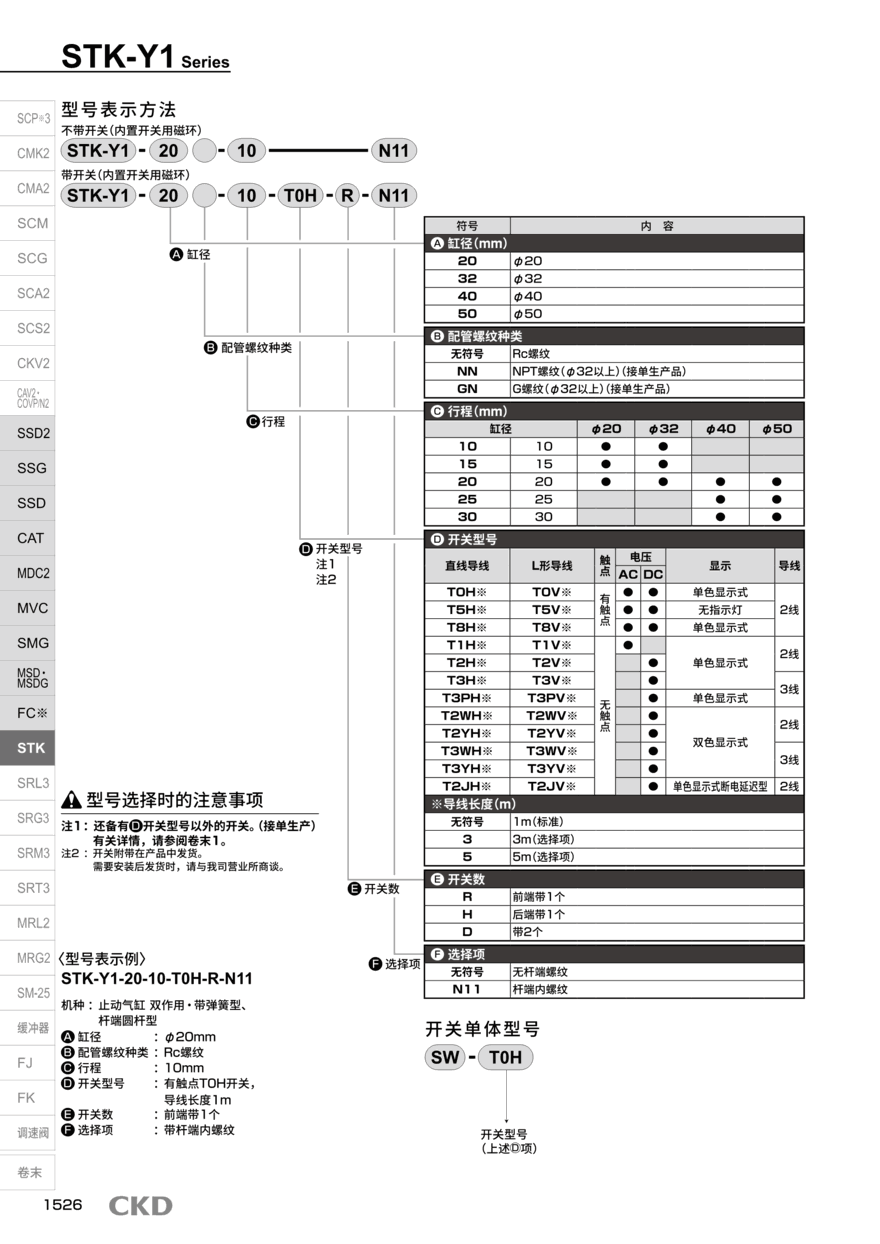

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品STK-20-10-T3V-D-N11的选型资料和配置方式:

通过加大气缸孔的尺寸，您可以更加确信您的选择将补偿所有未知和已知变量。气动的美妙之处在于您只需将调节器调低即可获得所需的结果。当然，如果您的应用由许多气缸组成，那么好使用原型进行测试以验证具成本效益的选择。。

在选择这些上游系统组件以确保所需的性能时，必须考虑系统中执行器的压力和流量要求。尺寸过小的上游组件会导致气动执行器性能不佳，甚至根本无法移动其负载。。

。
