先导阀PV5-8R-FPG-D-A-A04-TC配置方案及其特点：
ISO标准5通电磁阀
先导式5通阀ISO标准阀
型号
PV5G?PV5?GMF
ISO标准阀是符合实现了阀安装尺寸全球统一的ISO标准的先导式5通阀。
【适用气缸：Φ20～Φ160】
【配管简单、顺畅】
集成阀的阀体未出底板，便于使用扳手等旋转工具，切实提高了配管的作业效率。
【小型阀体】
比本公司以往产品减小10％。
【手动操作更方便】
考虑按压性、查看性等因素，在*位置设置了手动按钮和通电指示灯。
【可靠性、安全性更高】
在手动按钮上安装橡胶盖。防止异物等的进入，消除误动作。
【耐环境性】
具有相当于IP65的防尘、防喷溅构造，可在严酷环境下使用。
转至VFN，5通电磁阀，用于NAMUR接口
VFN，5通电磁阀，用于NAMUR接口
工作压力：0.15～0.9MPa
端口尺寸：1/4
外壳：防尘。
有关日本CKDPV5-8R-FPG-D-A-A04-TC电磁阀的更多参数参考：
10/21-VQ1*7*，底座安装的旋塞导阀，清洁系列
流体：空气/惰性气体
环境和流体温度：-10至50°C
线圈额定电压：12、24VDC
密封类型：金属、橡胶。
关于连续通电
通过NO侧加压对3通阀连续通电(使用)时，请使用NO加压型。.
此外，通用型、NC加压型的连续通电时，请使用氟橡胶密封。
回关于吸气声
AC电压规格在通电后瞬间会发出较大的吸气声。要避免吸气声时，
请选择二极管内置线圈或DC电压。吸气声会降低。
3关于流体的粘度
请在粘度50mm2/s以下的液体中使用。如果达到50mm2/s以
上，会导致动作不良。
4关于来自其他控制元件的泄漏电流
通过可编程控制器等驱动电磁阀时，请确认可编程控制器
的输出泄漏电流在以下的规格范围内。
否则会导致误动作。。
PV55端口气动阀有阀体端口或底座安装类型。SYA使用与SY系列（非插入式）相同的歧管，用于20、41、42和45型。一触式接头可用于阀体端口类型。可用的螺纹类型有Rc、G、NPT或NPTF。。

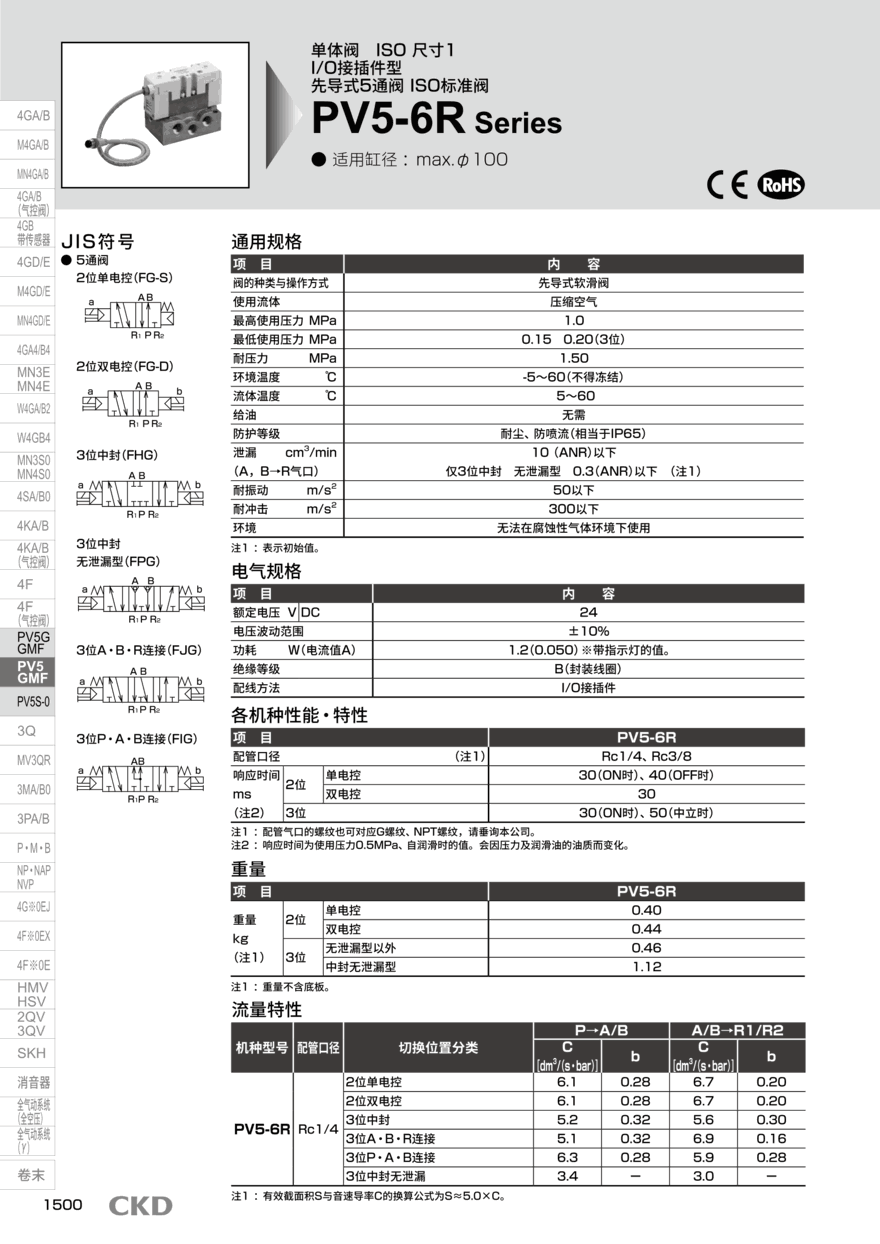

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品PV5-8R-FPG-D-A-A04-TC的选型资料和配置方式:
SYJ电磁阀是空间效率和性能优势的创新组合，为设计解决方案提供了真正的价值。无论是设计在歧管中还是用作单个电磁阀，这种小外形都增加了设计灵活性并大限度地减少了空间要求。SYJ阀采用低功率（0.5瓦标准）先导电磁阀设计，可显着减少热产生。这提高了性能，降低了运营成本，并允许通过PLC输出继电器进行直接控制。SYJ阀的所有电气连接都带有灯和浪涌抑制。SYJ系列电磁阀可以配置在底座安装的歧管上，也可以单独配置在子板上，创建各种解决方案来满足您广泛的工程需求。。
在三通阀中，先导可以称为内部或外部，这意味着先导流体来自入口（内部）或从附加的外部端口（外部）。
内先导阀需要小工作压力，以克服内力来改变电磁阀状态。然而，外部先导阀可用于非常低的压力系统，甚至可以用于适合电磁阀的真空系统。。
作为阀体的一部分，还有一个或多个出口——出口的数量取决于电磁阀的具体配置。电磁阀中的介质可以通过电磁阀动作被引导到这些出口中的一个或多个。阀体还装有电磁阀，它是电磁阀的电气控制机构。螺线管是一个线圈，当电流通过时会产生磁场。该电流通过一组电气控制线或从控制电路和电源向电磁阀供电的电气连接器提供给螺线管。许多电磁阀的设计也有一个弹簧机构，可以压在电磁阀的柱塞上。根据电磁阀的设计，该弹簧用作机械复位，用于在断电期间将电磁阀保持在打开或关闭位置。当电磁阀关闭时，柱塞移动以密封孔口。孔口是连接电磁阀入口和出口的开口。除了这些部件之外，阀体中的额外电磁阀密封件和阀座可防止当电磁阀处于关闭位置时流体在入口和出口之间泄漏。。
更多有关PV5同系列产品的选型型号如下：
PV5系列气动阀先导式五通阀 PV5-8R-FPG-D-B06-TC
PV5系列气动阀先导式五通阀 PV5-6R-FG-S-A-A03-TC
PV5系列气动阀先导式五通阀 PV5-8R-FHG-D-TC
PV5G系列气动先导式五通阀 PV5G-8-FIG-D-3-N-A06
PV5系列气动阀先导式五通阀 PV5-6R-FHG-D-A-B03-TC
PV5G系列气动先导式五通阀 PV5G-6-FIG-D-3-NA
PV5G系列气动先导式五通阀 PV5G-6-FG-D-2-N
PV5G系列气动先导式五通阀 PV5G-8-FG-D-2-N-A04
PV5系列气动阀先导式五通阀 PV5-6R-FG-D-A02-TC
PV5系列气动阀先导式五通阀 PV5-8R-FG-S-A-A03-TC
PV5系列气动阀先导式五通阀 PV5-6R-FG-S-A03-TC
PV5G系列气动先导式五通阀 PV5G-6-BASE-GASKET
PV5系列气动阀先导式五通阀 PV5-8R-FPG-D-A-B03-TC
PV5G系列气动先导式五通阀 PV5G-6-FG-S-2-N-A03
PV5系列气动阀先导式五通阀 PV5-8R-FG-S-A-A06-TC
PV5系列气动阀先导式五通阀 PV5-8R-FG-S-A04-TC
PV5系列气动阀先导式五通阀 PV5-6R-FHG-D-A-B03-TC
PV5G系列气动先导式五通阀 PV5G-8-FG-S-3-N-A04
PV5系列气动阀先导式五通阀 PV5-PLUG-R3/8
PV5G系列气动先导式五通阀 PV5G-8-FJG-D-2
PV5系列气动阀先导式五通阀 PV5-8R-FIG-D-A-A06-TC
PV5系列气动阀先导式五通阀 PV5-8R-FPG-D-B06-TC
PV5系列气动阀先导式五通阀 PV5-8R-FPG-D-B06-TC
PV5系列气动阀先导式五通阀 PV5-6R-FJG-D-B02-TC
PV5G系列气动先导式五通阀 PV5G-8-FG-S-4-N
PV5系列气动阀先导式五通阀 PV5-8R-FHG-D-A-B03-TC
PV5G系列气动先导式五通阀 PV5G-6-FIG-D-3-N
PV5G系列气动先导式五通阀 PV5G-6-FIG-D-1
PV5G系列气动先导式五通阀 PV5G-6-FG-D-2
PV5系列气动阀先导式五通阀 PV5-6R-FG-S-B02-TC
PV5G系列气动先导式五通阀 PV5G-8-FJG-D-2-A06
PV5系列气动阀先导式五通阀 PV5-8R-FJG-D-A04-TC
PV5G系列气动先导式五通阀 PV5G-8-FG-S-1-NA
PV5G系列气动先导式五通阀 PV5G-8-FG-S-1
PV5G系列气动先导式五通阀 PV5G-6-FPG-D-2-N
PV5G系列气动先导式五通阀 PV5G-8-FJG-D-1-N-A06
PV5G系列气动先导式五通阀 PV5G-6-FJG-D-3
PV5G系列气动先导式五通阀 PV5G-6-YZ-S-3-N
PV5系列气动阀先导式五通阀 PV5-8R-FIG-D-A-B04-TC
PV5系列气动阀先导式五通阀 PV5-8R-FG-S-A-A06-TC
PV5系列气动阀先导式五通阀 PV5-PLUG-R1/4
PV5G系列气动先导式五通阀 PV5G-8-FG-S-1-A03
PV5系列气动阀先导式五通阀 PV5-8R-FIG-D-B03-TC
PV5G系列气动先导式五通阀 PV5G-8-FIG-D-3-N-A06
PV5G系列气动先导式五通阀 PV5G-6-FIG-D-3-N-A02
PV5G系列气动先导式五通阀 PV5G-8-FJG-D-2-A06
PV5G系列气动先导式五通阀 PV5G-8-FG-S-1
PV5系列气动阀先导式五通阀 PV5-6R-FG-D-B03-TC
PV5G系列气动先导式五通阀 PV5G-6-FHG-D-2-N-A02
PV5系列气动阀先导式五通阀 PV5-P5132-M0BR-N9-AC120V
PV5G系列气动先导式五通阀 PV5G-8-FG-S-3-A03
PV5系列气动阀先导式五通阀 PV5-6R-FJG-D-A-TC
PV5G系列气动先导式五通阀 PV5G-6-FIG-D-2-A02
PV5G系列气动先导式五通阀 PV5G-6-FPG-D-3-N-A02
PV5G系列气动先导式五通阀 PV5G-6-FHG-D-1-N-A03
PV5G系列气动先导式五通阀 PV5G-8-FIG-D-2-N-A04
PV5G系列气动先导式五通阀 PV5G-8-FG-S-3-N-A04
PV5G系列气动先导式五通阀 PV5G-6-FG-D-6-N-A03
PV5G系列气动先导式五通阀 PV5G-8-FG-S-3-A04
PV5G系列气动先导式五通阀 PV5G-8-FG-S-3-A03
