双作用气缸STK-Y-20-10-T2H-H产品报价及其特点：
省空间型气缸
止动气缸
型号STK
用于向活塞杆施加横向负荷等用途的耐横向负荷性优异的方形、省空间气缸。*适用于搬送生产线的停止功能。
【高负荷用设计】
采用比普通活塞杆径大一级的粗活塞杆。
加宽了轴套活塞杆方向的宽度，强化了轴承部。
【3种动作方式】
备有双作用型、单作用加压缩回型、双作用带弹簧型3种。
【杆端形状可选】
备有圆杆型、倒角型、滚子型3种。
也可选择端面带螺纹孔的内螺纹型（选择项）。
【直接安装】
可使用内六角螺栓直接安装。
有螺纹旋入和贯穿螺栓2种安装方式。
ＳTK 双作用·杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y 单作用?加压缩回型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y1 双作用?带弹簧型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30

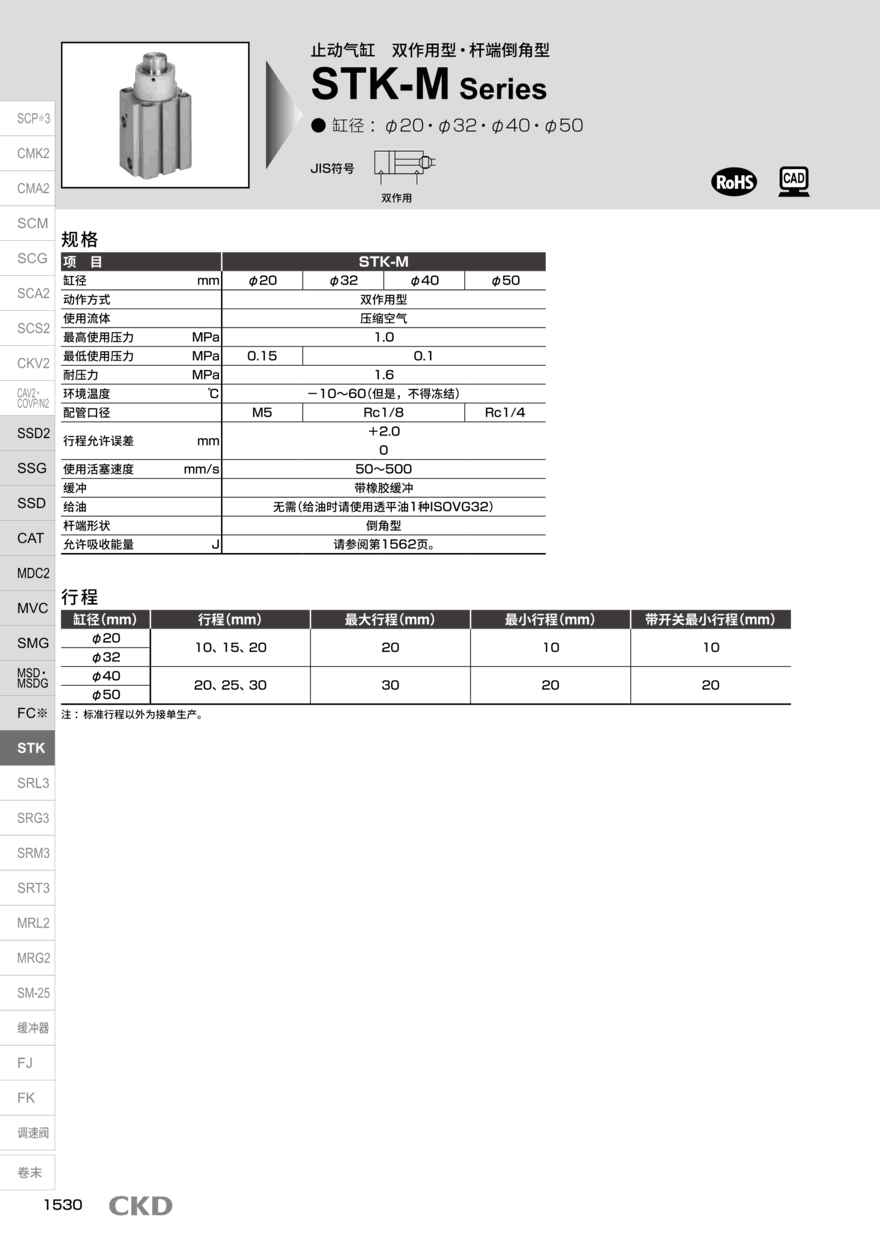

STK‐M 双作用·杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY 单作用?加压缩回型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY1 双作用?带弹簧型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY 单作用?加压缩回型?杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY1 双作用·带弹簧型·杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
ISO6431拉杆油缸
孔径(mm)：32、40、50、63、80、100、160、200、250
行程可达2400毫米
气缸变化：大口径，带锁定装置，带定位器，ATEX。
装配STK-Y-20-10-T2H-H气缸
(1)清洁各部品。
(2)清洁后、按照拆卸步骤的反顺序仔细装配。.
特别是密封件的伤痕，可能是导致动作不良及空气泄漏的原因。
(3)请在1气缸缸筒内璧、①活塞(R)、⑥活塞(H)的外径面及各种密封件(③、④、⑤、⑧、⑨、12、@)
上、轻轻的涂上一-层润滑油。
<关于缓冲圈的组装>
制造年月: 2002年3月前的产品在更换缓冲圈时，因为
要压入金属环，所以请按照下面的顺序进行作业。.
有凸起部的面朝向金属环侧，将密封圈装入金属环内。
压入工具
密封圈嵌入不能倾斜，并且口部不能有伤痕，要使用工
具小心地压到底部。请使用夹具用压力机压入。
金属环
密封圈
请压入到金属环的上面相对于端盖的端面下沉约0.1~
0.2mm的状态。。
CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品STK-Y-20-10-T2H-H的选型资料和配置方式:
耐用 (ZR) 气缸具有更大直径的两件式活塞杆、弹性体缓冲器和 Buna N U 杯密封件，可在更高负载应用中可靠运行。杆锁 (LR) 油缸通常是夹紧装置，可在不存在气压时将活塞杆固定到位，防止机器停机时发生漂移。Roundline 液压缸 (HR) 可提供高达 500 psi 的液压和缓慢、平稳的运动。后，打孔器 (HPR) 单作用气缸在杆的末端有一个可拆卸的刀具，带有锋利的切割齿，用于在塑料薄膜上打孔。。
首先，让我们解决缸径问题。确定在气缸位置始终可用的低气压。这不是必须通过所有空气管路、配件和需要压力损失或压降的控制阀的压缩机压力。我们将使用此工作压力 (psi) 信息作为我们的起点，并将其简单地除以负载 (lb) 以获得所需气缸的有效面积（以平方英寸为单位）。老实说，这些信息可以在每个气缸制造商的目录中找到。但在您停止之前，请阅读下一段以微调您的选择。
使用非接触式磁致伸缩传感器的气缸可以在整个行程长度上跟踪活塞位置。
例如，位于伊利诺伊州大学公园的 Bimba Manufacturing 制造了位置反馈气缸 (PFC)，该气缸在轻巧的小口径气缸中提供连续位置感测。PFC 包含一个安装在气缸后盖中的内部线性电阻传感器 (LRT)。LRT 探头的一侧有一个电阻元件，另一侧有一个集电条，位于气缸杆内。雨刷器组件安装在活塞中。移动活塞在电阻元件和集电条之间形成电路。电路中的电阻与活塞位置成正比，活塞位置用于产生控制器用来确定位置的模拟信号。。
