双作用气缸STK-Y-32-15现货报价资料及其特点：
省空间型气缸
止动气缸
型号STK
用于向活塞杆施加横向负荷等用途的耐横向负荷性优异的方形、省空间气缸。*适用于搬送生产线的停止功能。
【高负荷用设计】
采用比普通活塞杆径大一级的粗活塞杆。
加宽了轴套活塞杆方向的宽度，强化了轴承部。
【3种动作方式】
备有双作用型、单作用加压缩回型、双作用带弹簧型3种。
【杆端形状可选】
备有圆杆型、倒角型、滚子型3种。
也可选择端面带螺纹孔的内螺纹型（选择项）。
【直接安装】
可使用内六角螺栓直接安装。
有螺纹旋入和贯穿螺栓2种安装方式。
ＳTK 双作用·杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y 单作用?加压缩回型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y1 双作用?带弹簧型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐M 双作用·杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY 单作用?加压缩回型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY1 双作用?带弹簧型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY 单作用?加压缩回型?杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY1 双作用·带弹簧型·杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
拉杆双作用油缸
在气缸可能受到冲击载荷或冲击载荷的情况下，已经发现拉杆比其他设计更好地保护气缸免受损坏
法兰型
它们是类似于拉杆结构的重型气缸
可根据需要从制造商处订购前法兰、后法兰或前后法兰
一件式焊接
在这种类型中，主体是整体铸造的，或者端部是焊接或卷边的
螺纹端
在这种类型的结构中，两端通过外螺纹或内螺纹拧在管子上。
*感度位置
2.4关于开关安装
(1)行 程末端安装时
要使开关在*感度位置上动作，请分别安装在前端RD尺寸与后端HD尺寸的位置上。另外，安装
时开关的取向应如图所示，使导线位于内侧。
(2)
行程中间位置安装时
要在行程内的位置进行检测时，将活塞固定在停止位置上，并前后移动活塞上部以找出开关*初置
为ON时的位置。此两个位置的中间是这一活塞位置时的*感度位置，也就是开关的安装位置。
(3)关于圆 周方向安装
圆周方向的安装位置有限制。但是，因为有拉杆，请按90度方向旋转错位安装。
2)动作 范围
活塞移动到开关置为ON后，再向相同方向移动到置为OFF之间的范围。
3)
应差
活塞移动到开关置为ON后，再向相反的位置移动到开关置于OFF之间的距离。。

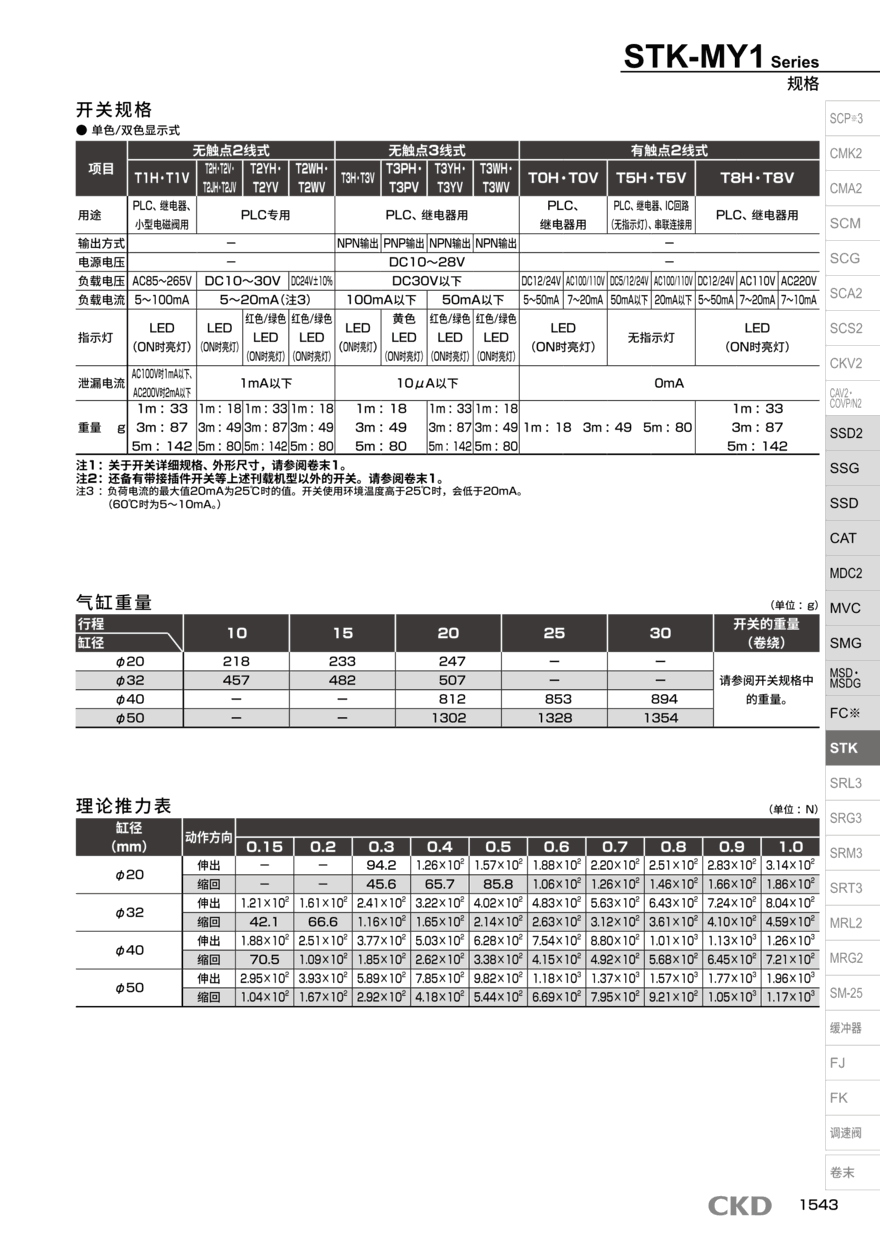

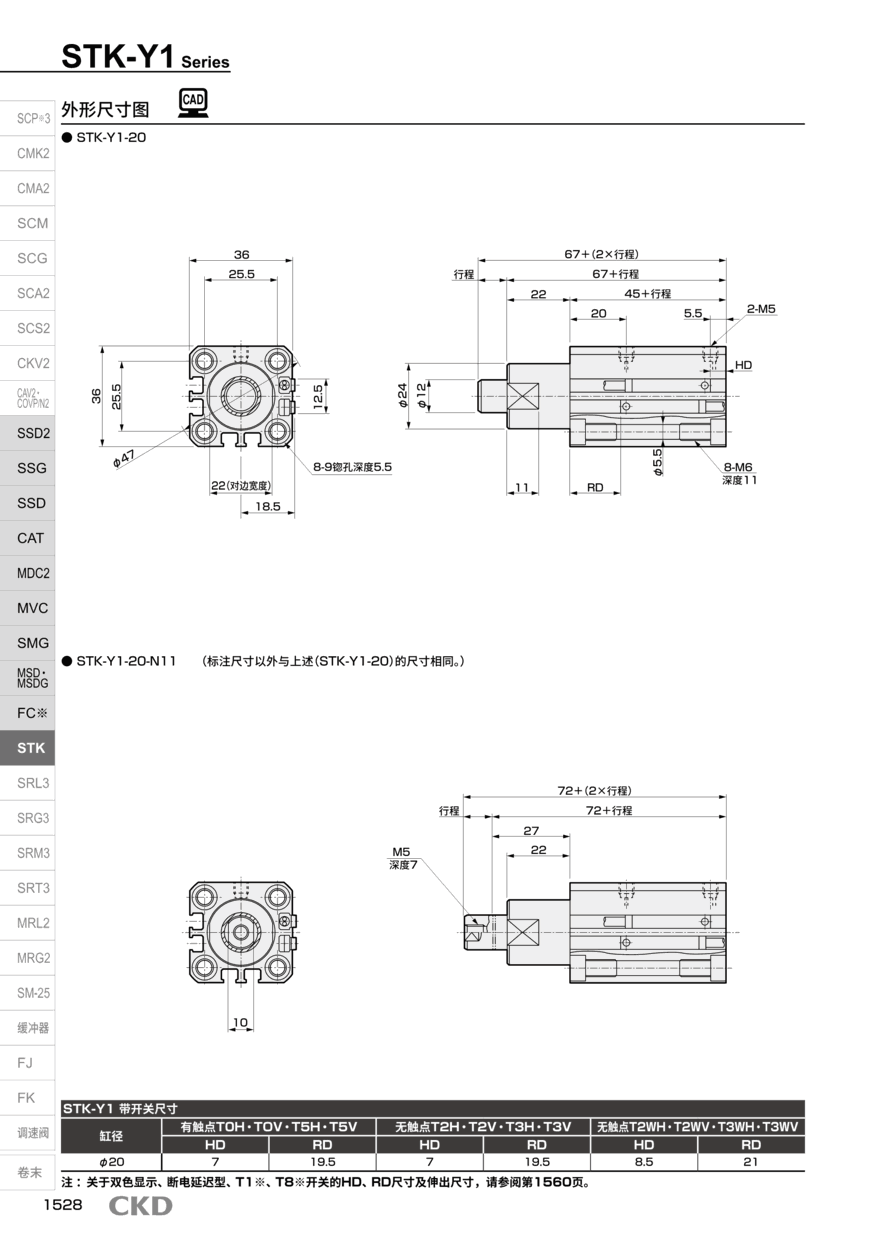

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品STK-Y-32-15的选型资料和配置方式:
对于静态锁杆STK-Y-32-15气缸，设计人员需要注意，如果在锁杆装置接合之前活塞杆未静止，则钳口的锋利边缘将被损坏。需要注意的是，锁杆气缸不应用作应用中的安全组件；它们专为紧急使用而设计。应使用其他技术来实现有计划的制动或保持。。
气缸，也称为气动执行器，是用于为自动化系统、机器和过程（例如在工业应用中）提供线性或旋转运动和力的产品。在气动系统的“业务端”，当压缩空气被迫进入气缸或执行器本身以移动容纳在其中的活塞时，气缸和执行器就会工作。“工作”由连接到活塞的机构执行，将产生的能量转化为实际用途，例如工厂自动化中的拾取和放置系统。。
双作用油缸的优点是冲程更长（可达数米）和全冲程输出力恒定。这些汽缸提供相对更好的控制并以更高的循环速率运行。双作用气缸的缺点是它们需要压缩空气在两个方向上运动，并且在电源或压力故障的情况下缺乏确定的位置。
