单活塞杆气缸STK-40-30-T2H-D-N11选型方案及其特点：
省空间型气缸
止动气缸
型号STK
用于向活塞杆施加横向负荷等用途的耐横向负荷性优异的方形、省空间气缸。*适用于搬送生产线的停止功能。
【高负荷用设计】
采用比普通活塞杆径大一级的粗活塞杆。
加宽了轴套活塞杆方向的宽度，强化了轴承部。
【3种动作方式】
备有双作用型、单作用加压缩回型、双作用带弹簧型3种。
【杆端形状可选】
备有圆杆型、倒角型、滚子型3种。
也可选择端面带螺纹孔的内螺纹型（选择项）。
【直接安装】
可使用内六角螺栓直接安装。
有螺纹旋入和贯穿螺栓2种安装方式。

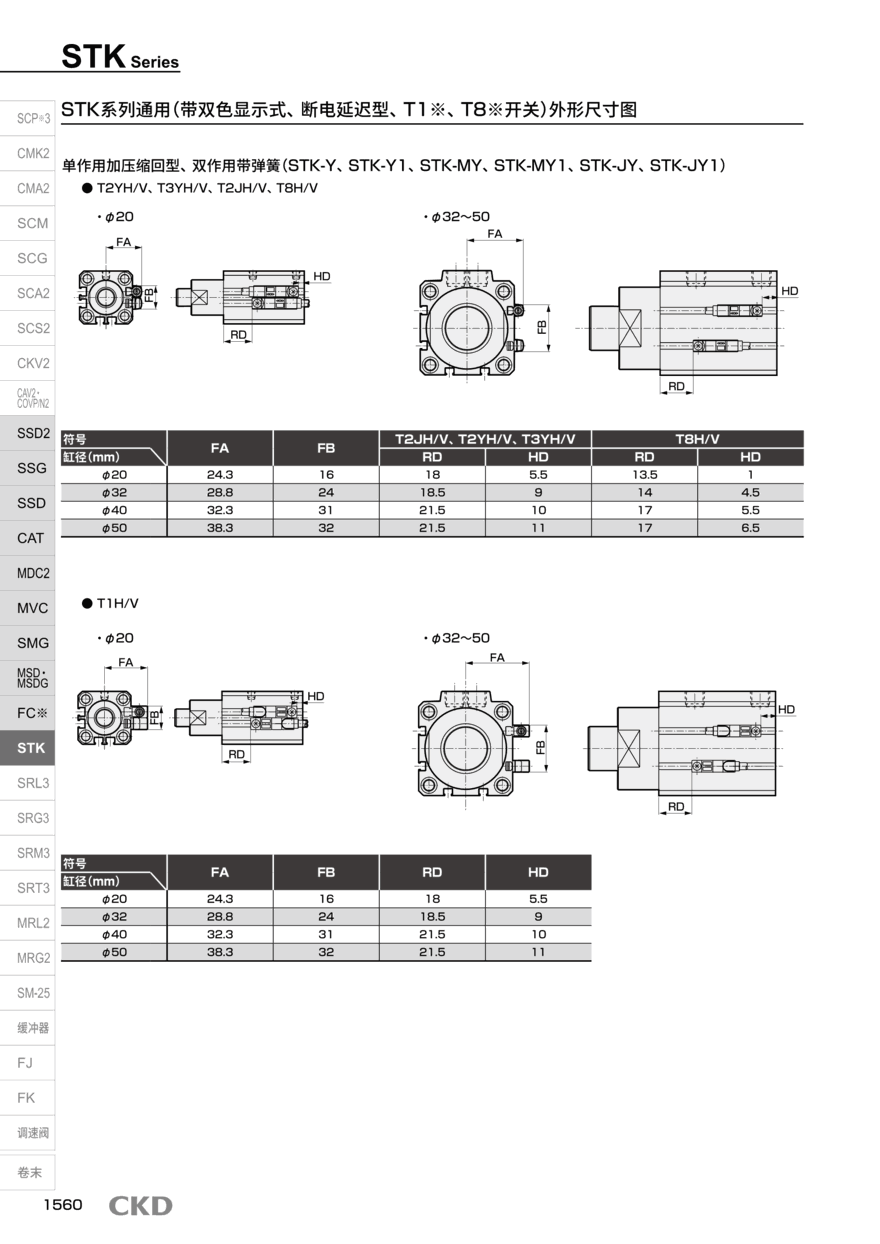

ＳTK 双作用·杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y 单作用?加压缩回型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y1 双作用?带弹簧型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐M 双作用·杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY 单作用?加压缩回型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY1 双作用?带弹簧型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY 单作用?加压缩回型?杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30

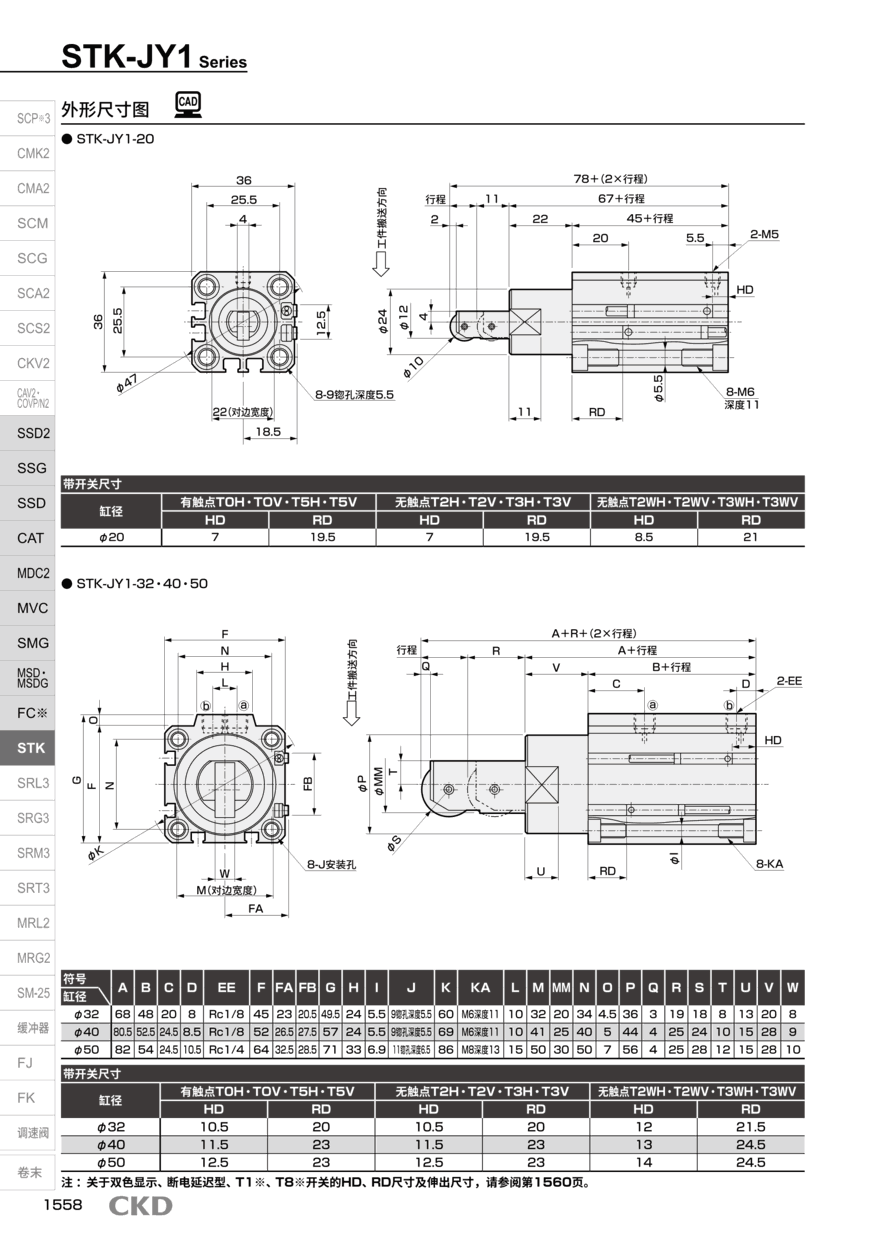

STK-JY1 双作用·带弹簧型·杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
带定位器的双作用
孔径：50,63,80,100(mm)
行程：25~300（mm）
安装：基本、轴向支脚、后法兰、单双后U形夹
磁性开关可搭配多种引线或预接线连接器。
关于STK-40-30-T2H-D-N11气缸使用方法的事项
3. 1气缸的使用方法
前端顶出侧的调整缓冲用针阀
1)本气缸的工作压力为0.05~1.0MPa。请在
此压力范围内使用。
2)出厂时缓冲是在无负荷状态下调整的。有负
荷时的缓冲，请用针阀调整。
拧紧针阀(右旋转)缓冲效果好。调整后请
中
拧紧缓冲针阀的螺母。
后端缩回侧的调整缓冲用针阀
另外，当负荷很重高速运转等动能大于7.1气缸规格的容许吸收能量的时候，请考虑其他的缓冲
装置。
3)请安装速度控制器来调整活塞速度。。
CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品STK-40-30-T2H-D-N11的选型资料和配置方式:
无杆气缸解决了线性运动问题
STK-40-30-T2H-D-N11无杆气缸比有杆气缸更昂贵，并且只有在更长的行程长度时，节省空间的优势才变得显着。
然而，对于直线运动来说，空间非常宝贵，尤其是对于长行程长度，通常可以使用无杆气缸代替传统的有杆气缸，特别是如果该机构将连接到托架上。无论如何，无杆气缸的前期和维护成本将远低于使用电机驱动线性机构的设计。。
CKD 的 DPCB 气缸。
DPCB 型具有自润滑复合材料主体，可提供长使用寿命和无故障运行。DPCB 性能增强功能包括用于耐腐蚀的透明阳极氧化铝头、不锈钢拉紧螺栓、镀铬不锈钢活塞杆和用于减少磨损的 Duralon 杆轴承。
CKD 于 2018 年收购了STK-40-30-T2H-D-N11气缸的鼻祖 Fabco-Air，旨在通过为客户带来各种英制产品来拓宽其气动产品组合。。
STK-40-30-T2H-D-N11系列无杆气缸附件包括传感器支撑支架、末端安装支架和用于较长气缸的中心支撑支架。
New Way 标准空气衬套可实现无摩擦气缸。传统液压缸和气动缸中的 O 形圈会产生很大的摩擦。在测量和测试加载中，摩擦可能是一个问题。空气轴承的密封不是 O 形圈，而是由轴承产生的高压气膜。因此，当轴承的输入压力为 60 psi 时，您可以期望在空气膜中产生 30 psi。这种压力通常用于轴承功能，但它也兼作密封，因为没有任何较低的压力会试图进入间隙，就像水向上流一样。。
