不锈钢气缸STK-32-20-T0H-H-N11快速报价及其特点：
省空间型气缸
止动气缸
型号STK
用于向活塞杆施加横向负荷等用途的耐横向负荷性优异的方形、省空间气缸。*适用于搬送生产线的停止功能。
【高负荷用设计】
采用比普通活塞杆径大一级的粗活塞杆。
加宽了轴套活塞杆方向的宽度，强化了轴承部。
【3种动作方式】
备有双作用型、单作用加压缩回型、双作用带弹簧型3种。
【杆端形状可选】
备有圆杆型、倒角型、滚子型3种。
也可选择端面带螺纹孔的内螺纹型（选择项）。
【直接安装】
可使用内六角螺栓直接安装。
有螺纹旋入和贯穿螺栓2种安装方式。
ＳTK 双作用·杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y 单作用?加压缩回型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐Y1 双作用?带弹簧型?杆端圆杆型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK‐M 双作用·杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY 单作用?加压缩回型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-MY1 双作用?带弹簧型?杆端倒角型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY 单作用?加压缩回型?杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
STK-JY1 双作用·带弹簧型·杆端滚子型 Φ20, Φ32, Φ40, Φ50 10, 15, 20, 25, 30
配管自由度提高
90度位置（4个方向）配置（定制：XC3）
带杆端的标准化杆头
与现有产品兼容
丰富的安装支架
杆头带金属配件和摆动接收金属配件零件号
您可以省去单独布置气缸和金属配件的麻烦。
*感度位置
2.4关于开关安装
(1)行 程末端安装时
要使开关在*感度位置上动作，请分别安装在前端RD尺寸与后端HD尺寸的位置上。另外，安装
时开关的取向应如图所示，使导线位于内侧。
(2)
行程中间位置安装时
要在行程内的位置进行检测时，将活塞固定在停止位置上，并前后移动活塞上部以找出开关*初置
为ON时的位置。此两个位置的中间是这一活塞位置时的*感度位置，也就是开关的安装位置。
(3)关于圆 周方向安装
圆周方向的安装位置有限制。但是，因为有拉杆，请按90度方向旋转错位安装。
2)动作 范围
活塞移动到开关置为ON后，再向相同方向移动到置为OFF之间的范围。
3)
应差
活塞移动到开关置为ON后，再向相反的位置移动到开关置于OFF之间的距离。。

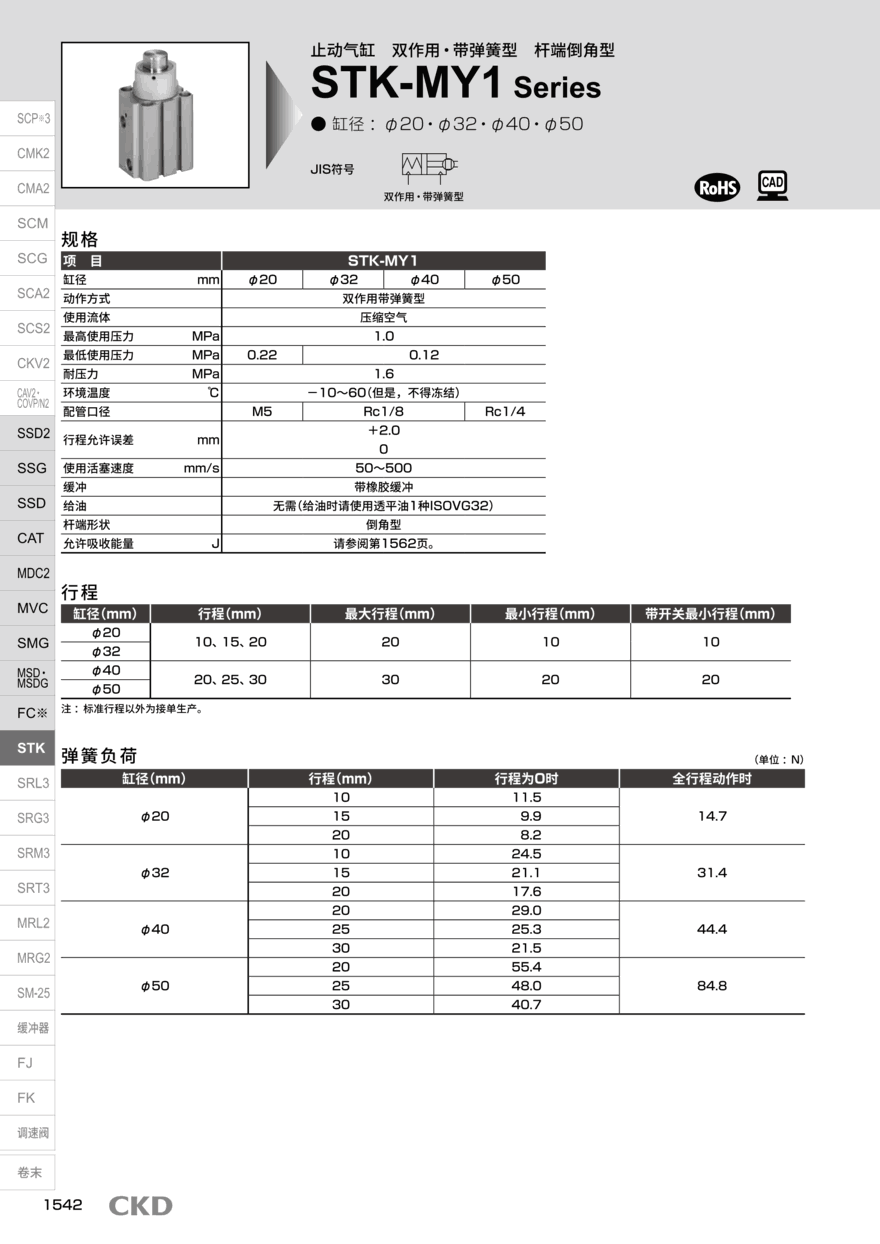

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品STK-32-20-T0H-H-N11的选型资料和配置方式:
初的薄饼气缸是钻孔的主体设计，如图 1 中的剖视图所示。 除了钻孔主体设计之外，现在还提供圆形和方形设计的传统拉杆/垫片配置的紧凑型气缸，图2，以及挤压体设计，图 3。。
三个因素，分辨率、线性度和可重复性，决定了 LRT 的准确性。分辨率对笔划敏感——笔划越长，分辨率越低。它通常约为 0.002 至 0.003 英寸。线性度，即输出电压与直线的大偏差，为行程的 ± 1%。机械重复性为 ± 0.001 英寸。因此整体精度约为百分之几英寸。。
还要记住，对于单作用气缸，由于相反的弹簧力，一些功会丢失。在确定这种气缸类型的尺寸时，必须考虑STK-32-20-T0H-H-N11这种力的减少。直径和行程是尺寸计算过程中要考虑的重要的因素。直径是指活塞直径，它定义了相对于气压的力。可用的气缸直径由气缸类型和 ISO 或其他标准定义。行程定义活塞和活塞杆可以移动毫米。一般规则是缸径越大，输出的力就越大。典型的气缸孔尺寸范围为 8 至 320 毫米。后要考虑的是安装方式。根据制造商的不同，有许多配置可用。一些常见的包括脚安装、尾部安装、后枢轴安装和耳轴安装。佳选择将由特定应用程序和其他系统组件决定。。
