圆形气缸ULK-FA-25-100-V配置详情及其特点：
带制动?带锁定气缸
带阀气缸
型号ULKP?ULK
在通用型气缸中的小、中口径(φ16?φ40）系列上附带紧凑、高可靠性制动器的带制动器气缸。
行业安全
【简单的制动器结构】
制动部的构成部件非常少，结构简单。
解除制动只需要拧入螺栓、放倒制动板即可，操作简单。
【耐久性、夹持力】
采用新斜板制动方式，制动时的活塞杆接触点由传统的斜板方式的2处变为表面接触，活塞杆承受的阻力呈分散状态。
提高了耐磨性，与传统的斜板方式相比，耐久性也得以大幅提高。
活塞杆夹持力与0.8MPa时的气缸推力相当。
【停止精度 ±1.0mm】
停止精度较高，在气缸速度300mm/s、空载时为±1.0mm。
ULKP 双作用型 Φ16 15, 30, 45, 60
ULK 双作用型 Φ20, Φ25, Φ32, Φ40 25, 50, 75, 100, 150, 200, 250, 300
ULK-V 双作用型·带阀 Φ20, Φ25, Φ32, Φ40 25, 50, 75, 100, 150, 200, 250, 300

有关日本CKDULK-FA-25-100-V气缸的更多参数参考：

拉杆缸法兰型一件式焊接螺纹端拉杆气缸拉杆用于所有类型的气缸，无论负载如何-重载、中载和低载。

关于气缸配管 1)过滤器用的配管材料，请使用镀锌管、尼龙管、橡胶管等不易腐蚀的材料。 2)关于ULK-FA-25-100-V气缸和电磁阀的连接配管，请使用有效截面积与活塞速度相对应的配管。 3) 用于清除管内的铁锈、异物及排水的过滤器，请安装在电磁阀附近。 4)气管的螺纹长度必须保证为有效长度。并且螺纹前有效长度端部需要以1/2螺距倒角。倒角 5)配管作业前请清洁配管内部(*吹)，去除管内的异物.切屑等。 6)关于配管连接时密封带或密封胶的使用，请从螺纹头部大约2牙位置处开始使用。请确保没有密封带和密封胶的残料跟随气体进入配管内部和机器内部。。

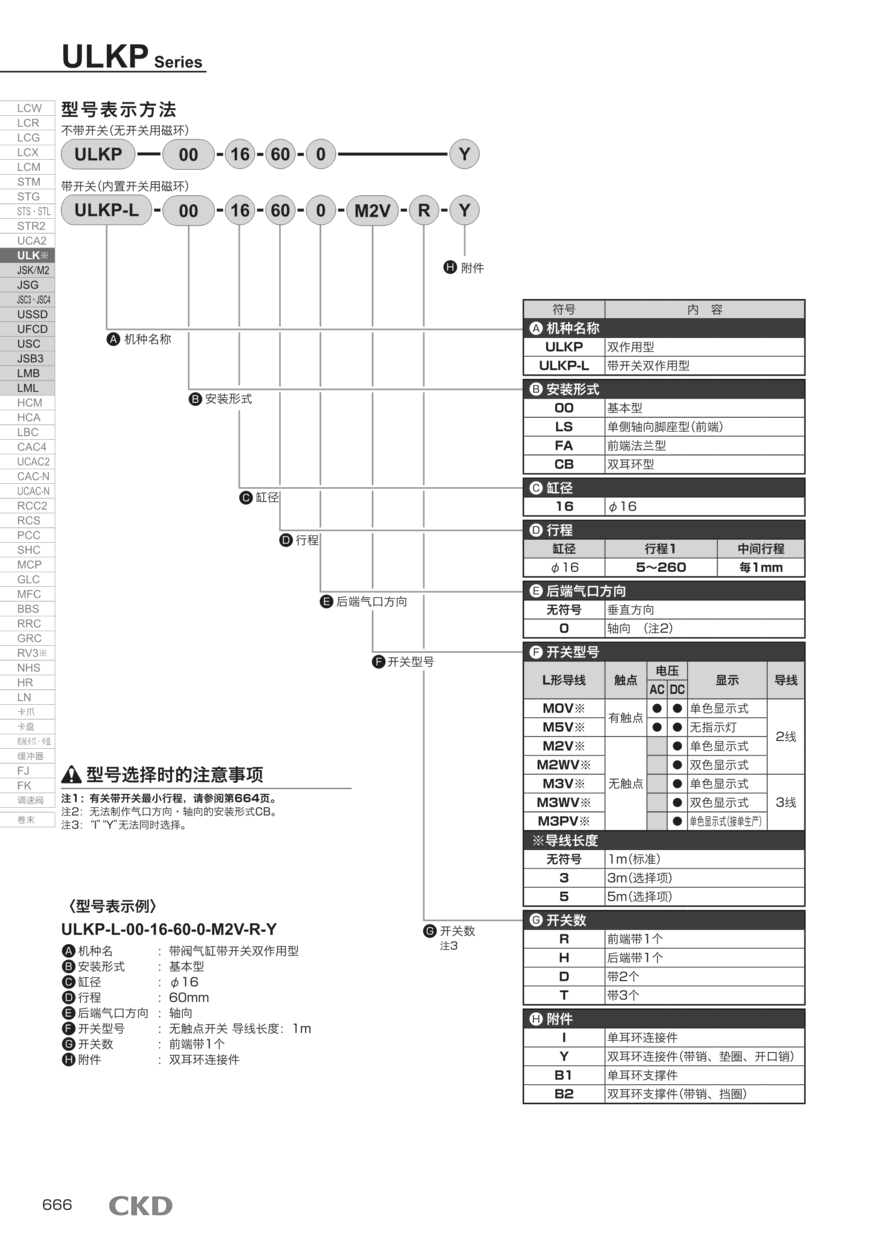

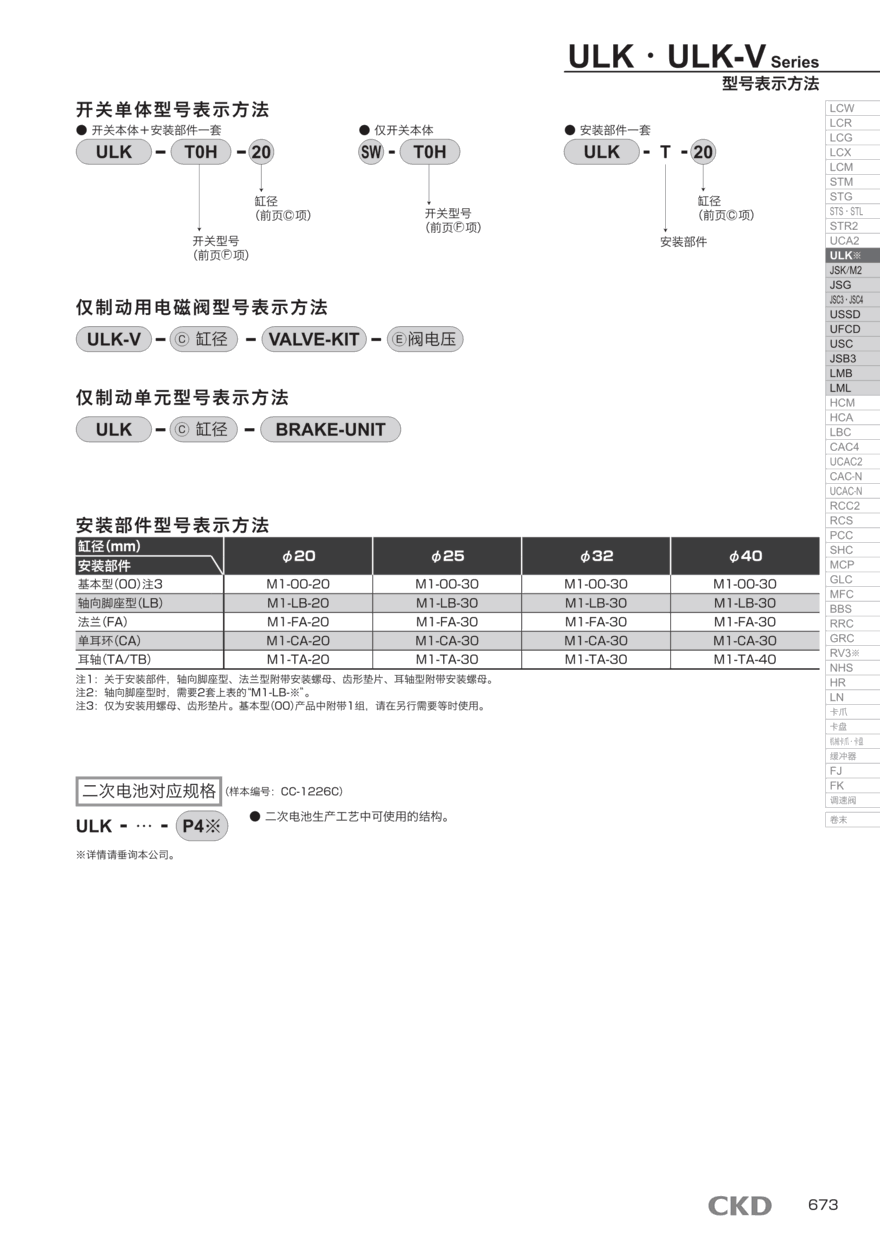

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品ULK-FA-25-100-V的选型资料和配置方式:

关于尺寸，重要的是要记住，带阀气缸直径与它可以从输入气压中产生的力的大小成正比。以下公式很有用： F = (P x A) – f F为圆柱体的力（N）；P为气压（MPa）；A为活塞面积（mm 2）；f 是摩擦阻力 (N)。。

空气准备规格和尺寸所有机器和流程都受益于清洁、干燥的空气供应。这需要在一致的压力下提供合适的工厂空气供应，以及工厂和机器级别的空气准备。。

执行器带阀气缸图在典型应用中，致动器主体连接到支撑框架并且杆的端部连接到要移动的机器元件。开关控制阀用于将压缩空气导入延伸端口，同时打开缩回端口通向大气。活塞两侧的压力差产生的力等于压力差乘以活塞表面积。。

更多有关ULK同系列产品的选型型号如下：
ULK系列电池顶缸 ULK-FA-25-100-V
ULK系列电池顶缸 ULK-CA-25-50-T0H-D-I
ULK系列电池顶缸 ULK-T0V-20
ULK系列电池顶缸 ULK-TA-25-75-T3H5-D-V
ULK系列电池顶缸 ULK-FA-32-100
ULK 系列电池顶部气缸 ULK-V ULK-V-FA-32-25-2
ULK 系列电池顶部气缸 ULK-V ULK-V-TB-40-300-3-T0H5-D-J
ULK系列电池顶缸 ULK-T2WH-25
ULK 系列电池顶部气缸 ULK-V ULK-V-FA-32-75-3-T0V3-D
ULK系列电池顶缸 ULK-T5H-40
ULK系列电池顶缸 ULK-FA-25-200-T0H3-T-V
ULK 系列电池顶部气缸 ULK-V ULK-V-00-32-250-3
ULK系列电池顶缸 ULK-T1V-25
ULK系列电池顶缸 ULK-T3WH-20
ULK系列电池顶缸 ULK-FA-25-250-T0H3-D-V
ULK系列电池顶缸 ULK-TA-32-50-T0H-D-Y
ULK系列电池顶缸 ULK-T2WV-40
ULK 系列电池顶部气缸 ULK-V ULK-V-00-32-300-3
ULK系列电池顶缸 ULK-T2H-25
ULK 系列电池顶部气缸 ULKP ULKP-16-BRAKE-UNIT
ULK系列电池顶缸 ULK-TA-20-75-T2H3-D-V
ULK 系列电池顶部气缸 ULK-V ULK-V-00-40-75-3
ULK系列电池顶缸 ULK-LB-20-200-T3H-T
ULK系列电池顶缸 ULK-00-32-220-V
ULK系列电池顶缸 ULK-FA-32-150-T0H3-T-V
ULK系列电池顶缸 ULK-LB-25-250
ULK系列电池顶缸 ULK-FA-32-250-T0H3-T-V
ULK系列电池顶缸 ULK-FA-40-400-M
ULK系列电池顶缸 ULK-TA-32-30-T2H3-D-B2
ULK 系列电池顶部气缸 ULK-V ULK-V-FA-40-100-1-T0H3-T
ULK系列电池顶缸 ULK-FA-32-125-T0H3-H
ULK 系列电池顶部气缸 ULK-V ULK-V-00-32-150-3-T0H-T
ULK 系列电池顶部气缸 ULK-V ULK-V-LB-32-200-3-T8H-D
ULK系列电池顶缸 ULK-LB-40-100-T0H-D
ULK 系列电池顶部气缸 ULK-V ULK-V-FA-32-150-3-T0H-T
ULK系列电池顶缸 ULK-TA-25-150-T0H-D
ULK系列电池顶缸 ULK-T2WH-20
ULK系列电池顶缸 ULK-00-40-300
ULK 系列电池顶部气缸 ULK-V ULK-V-FA-32-450-3-T0H-T
ULK 系列电池顶部气缸 ULK-V ULK-V-LB-25-200-3
ULK系列电池顶缸 ULK-FA-40-350
ULK 系列电池顶部气缸 ULK-V ULK-V-FA-32-300-3-T0H-D-MI
ULK系列电池顶缸 ULK-T2H-32
ULK系列电池顶缸 ULK-FA-32-75-T0H-T-V
ULK系列电池顶缸 ULK-LB-32-300-T2H-D
ULK系列电池顶缸 ULK-T2YH-20
ULK系列电池顶缸 ULK-40-BRAKE-UNIT
ULK 系列电池顶部气缸 ULK-V ULK-V-TA-32-450-1-T0H-T-YB2
ULK 系列电池顶部气缸 ULKP ULKP-L-00-16-20-M3V-H
ULK系列电池顶缸 ULK-00-32-125-T3H-R
ULK系列电池顶缸 ULK-FA-40-100-T2H3-D
ULK系列电池顶缸 ULK-FA-40-150-V
ULK系列电池顶缸 ULK-00-40-200
ULK系列电池顶缸 ULK-T8H-25
ULK系列电池顶缸 ULK-T3YV-40
ULK系列电池顶缸 ULK-FA-40-50
ULK 系列电池顶部气缸 ULK-V ULK-V-FA-32-300-3-T0H-D-MI
ULK系列电池顶缸 ULK-T3V-25
ULK系列电池顶缸 ULK-T2JH-20
ULK系列电池顶缸 ULK-FA-25-150-T8V-T
