LR7320的产品介绍：

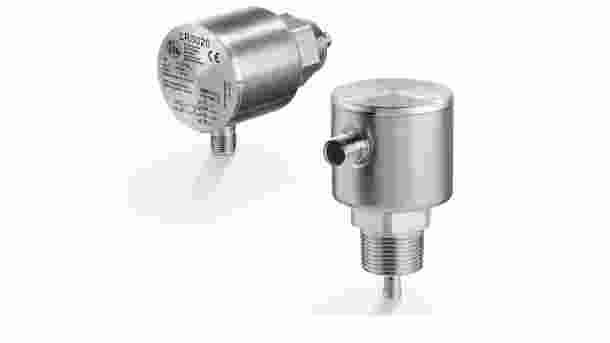

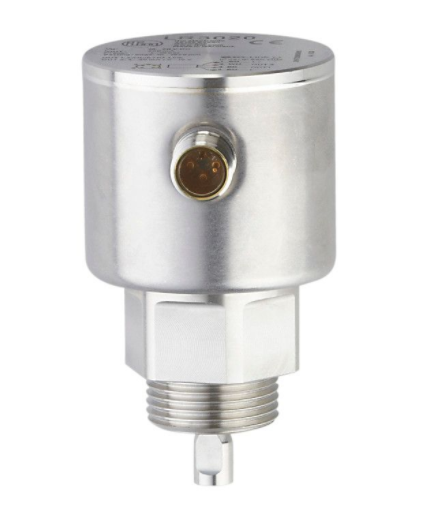

LR7320德国易福门IFM雷达传感器LR0000--BR34AMDKG/US连续性监控的液位感应器(导波雷达)
LR0000--BR34AMDKG/US由江苏聚鑫慧自动化有限公司销售RVP510编码器,聚鑫慧自动化代理德国易福门IFM编码器,德国易福门IFM压力传感器,德国易福门IFM接近开关,德国易福门IFM光电式传感器,德国易福门IFM流量计,
应用于水槽或容器的可靠料位控制
适应用于水、油和冷却剂
模块化系统，由评估单元和探棒组成
经由缩短测杆适配不同的容器高度
经由IO-Link 的准确类比输出和便利通信
产品特征
输入和输出数 数字输出数量: 1; 类比输出数量: 1
探杆长度L [mm] 100...2000
制程连接 G 3/4 外螺纹
应用
特殊的性能 镀金接点
介质 液体
介质的介电常数 ≥ 1,8; (如果介质介电常数为1.8...5(例如油)，那么需要一个同轴管应用于运行)
介质 水; 水为基本的介质; 油; 油基介质
介质温度[°C] -25...80; (90 < 1 h)
储存罐压力[bar] -1...16
电气数据
工作电压[V] 18...30 DC
电流损耗[mA] < 25
防护等级 III
反相保护 是
开机延迟时间[s] < 3
的输入/输出
输入和输出数 数字输出数量: 1; 类比输出数量: 1
输出
输出数量 2
输出信号 开关信号; 类比信号; IO-Link
电气设计 PNP/NPN
数字输出数量 1
输出功能 常开/常闭; (可设定参数)
开关输出DC电压降*值[V] 2.5
开关输出DC的持续电流负载[mA] 200
类比输出数量 1
类比电流输出[mA] 4...20, 可逆
负载*值[Ω] 500
类比电压输出[V] 0...10, 可逆
负载电阻*小值[Ω] 2000
短路保护 是
短路保护类型 脉冲
过载保护 是
测量/设定范围
探杆长度L [mm] 100...2000
感应范围A [mm] L-40; (设定为油及油为基础的介质: L-60)
无效范围I1 / I2 [mm] 30 / 10; (设定为油及油为基础的介质: 30 / 30)
测量频率[Hz] 4
设定范围
开关点, SP [mm] ≥ 15...L-30
请注意设定点SP
设定为油及油为基础的介质: 30...L-35
复原点, rP [mm] ≥ 10...L-35
注意复原点, rP
设定为油及油为基础的介质: 35...L-30
设定步距[mm] 5
迟滞[mm] > 5
精度/偏差
重复精度[mm] ± 5
测量误差[mm] ± 7
偏移误差[mm] 5
分辨率[mm] 1
零点信号(电压) [V] 0
零点信号(电流) [mA] 4.0
全信号（电压） [V] 10
全信号（电流） [mA] 20
每10 K温度飘移 ± 0.2 %
介面
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式 是
必需的mater port type A
类比制程数据 3
二位输出制程数据 1
处理周期*小值[ms] 3.2
支援DeviceID
运行方式
DeviceID
默认
687
工作条件
环境温度[°C] -25...60
存储温度[°C] -40...85
外壳防护等级 IP 68; IP 69K; (7天/水深1 m/ 0.1 bar: IP 68)
/测试
EMC电磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
封闭式金属储罐
DIN EN 61000-6-4
塑胶或开放式金属储罐
抗冲击
DIN EN 60068-2-27
50 g (11 ms) / 25 g 具0.5米参照杆(6 ms)
抗震
DIN EN 60068-2-6
5 g (10...2000 Hz) / 1 g 具基准杆0.5米(5...200 Hz)
MTTF [年] 241
UL
UL编号
H012
文件数量UL
E174191
机械技术数据
重量[g] 486.6
材质 不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); FKM; PEI
材质(潮湿部件) 不锈钢(1.4305/303); 探头连接: 不锈钢(1.4435 / 316L); PTFE; FKM; 密封圈: 丁晴橡胶增强纤维
制程连接 G 3/4 外螺纹
注释
包装单位 1 件数
电气连接- 插头
连接 连接器: 1 x M12; 触头接点: 镀金的
