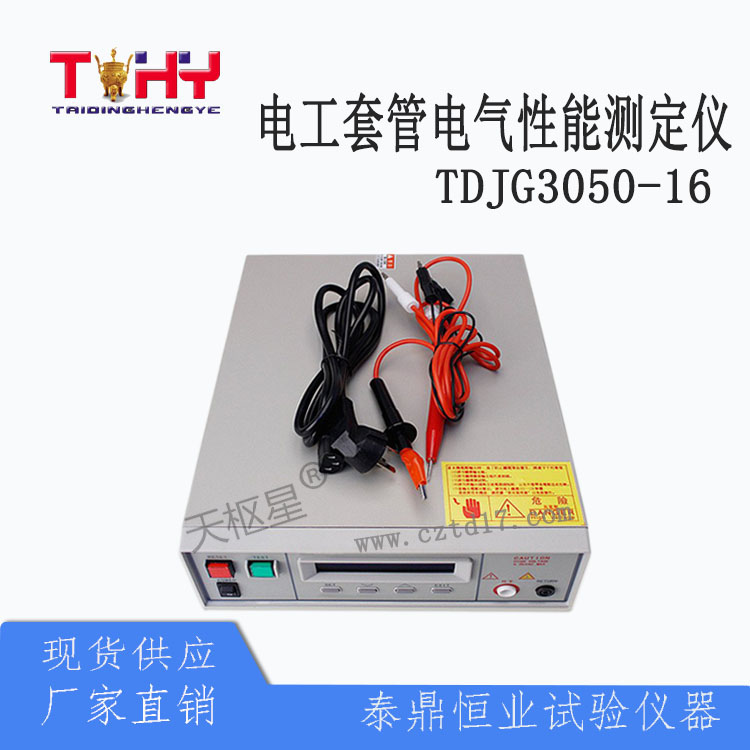

TDJG3050-16型电工套管电气性能测定仪
一、产品参数：
测量范围：100～1000（V）
输入电压：5（V）
输出电压：60（V）
环境温度：0-40（℃）
重量：10000（g）
外形尺寸：280*100*370（mm）
电压测量误差：0.1
规格：TDJG3050-16型
类型：电工套管电气性能测定仪
二、产品须知：
输入电压的需求和选择
TDJG3050-16型电工套管电气性能测定仪使用110V AC 或220V AC – 15% 47-63 Hz 单相的电源。在开启仪器的电源开关以前，请先确认背板上的电压选择开关，是否放置在正确的位置。同时必须使用正确规格的保险丝，保险丝使用规格已标示在仪器的背板上。更换保险丝前，必须先关闭输入电源，以避免危险。
注意 !!! 本机使用的保险丝为 3A 快速熔断型。
输入电源的要求
在接上输入电源之前，必须先确认电源在线的地线已经接妥，同时也将地线接到机体上的接地端子上。仪器上的电源插头只能插在带有地线的电源插座上。如果使用延长线，必须注意延长线是否带有接地线。耐压测试器是使用三芯电缆线。当电缆线插到具有地线的插座时，即已完成机体接地。
使用的周围环境条件
温度 : 0℃-40℃ (32℉-104℉)。
相对湿度 : 在20 到80%之间。
高度 : 在海拔2000 公尺(6500 英尺)以下。
Select by ∧ or ∨ Select by ∧ or ∨
在绝缘电阻测试的绝缘电阻下限设定完成并按SET 键后，程序会进入绝缘电阻测试的延迟判定时间设定模式，液晶显示器会显示:
I - Delay = XXX.X s
0.5 - 999.9 0 = CONT
请用面板上的“∧”或“∨”键输入所要设定延迟判定时间值其单位为“s”，如果延迟判定时间被设定为“0”，则为持续测试和判定，除非待测物测试失败或人为停止测试，否则不会自动停止测试，此时定时器会持续计时到*数值后归“0”并自动重新开始计时，不会自动停止。这是绝缘电阻测试参数设定的*一个步骤，可以再按SET 键回到*个参数设定步骤，检查所设定的测试参数是否有误，或直接按“EXIT”键离开测试参数设定模式，而进入待测模式，准备正式进行绝缘电阻测试。
耐压和绝缘电阻连接(W-I) 测试参数设定
本测试项目的主要功能在于先对待测物进行耐压测试，在待测物完成和通过耐压测试后，自动进行绝缘电阻测试，不必重新进行另一个独立的测试操作程序，可以简化作业程序和减少作业工时，并且增加作业的正确性。
耐压和绝缘电阻连接测试的参数设定也是使用SET 键作为参数项目的选择键，而按一次则进入下一个参数项目，在耐压测试的参数设定完成后，会直接接续绝缘电阻测试的参数设定，其依序为记忆组(Memory)设定、测试项目选择，在测试项目选择为W-I 测试之后，依序为耐压测试的参数设定，其顺序为交流或直流耐压测试选择、输出电压设定、漏电电流上限设定、漏电电流下限设定、缓升测试时间设定、测试时间设定、输出频率选择(直流耐压测试无此项目)、电弧电流灵敏度设定，然后接着绝缘电阻测试的参数设定，其顺序为输出电压设定、绝缘电阻上限设定、绝缘电阻下限设定、延迟判定时间设定。
记忆组设定
按一下面板上的SET 键，程序会自动进入记忆组设定模式，液晶显示器会显示:
Memory = X
Range: 1 - 5
请用“∧”或“∨”键将“程序记忆组”的数字输入参数设定程序内，程序记忆组为1-5 共五组。
测试项目选择
在记忆组设定完成并按SET 键后，程序会进入“测试项目”选择的模式，液晶显示器会显示:
Test = X
Select by ∧ or ∨
请用“∧”或“∨”键选择要作测试的项目，本仪器备有耐压测试(W)、绝缘电阻测试(I)、耐压和绝缘电阻连接测试(W-I) 以及绝缘电阻和耐压连接测试(I-W) 等四种测试项目可供选择。
其转动的顺序为耐压测试(W)、绝缘电阻测试(I)、耐压和绝缘电阻连接测试(W-I) 然后绝缘电阻和耐压连接测试(I-W)。本节为耐压和绝缘电阻连接测试(W-I) 参数设定的说明。
如果测试项目选择为“耐压和绝缘电阻连接(W-I)” 测试，液晶显示器会显示:
Test = W- I
Select by ∧ or ∨
再按SET 键后，程序会进入“耐压测试”的电压设定，液晶显示器会显示:
W-Mode = AC 或 W-Mode = DC
Select by ∧ or ∨ Select by ∧ or ∨
在进入耐压测试参数设定模式后，请依照“耐压测试参数设定程序”进入各项测试参数的设定。在耐压测试参数设定完成后，程序会自动进入绝缘电阻测试参数设定，液晶显示器会显示:
I-Voltage = X.XX KV
Range: 0.1 - 1.00 KVDC
在进入绝缘电阻测试参数设定模式后，请依照“绝缘电阻测试参数设定程序”进入各项测试参数的设定。
在*一个步骤设定完成后，可以再按SET 键回到*个参数设定步骤，检查所设定的测试参数是否有误，或直接按“EXIT”键离开测试参数设定模式，而进入待测模式，准备正式进行耐压和绝缘电阻连接测试。
绝缘电阻和耐压连接(I-W) 测试参数设定
如果测试项目选择为“绝缘电阻和耐压连接(I-W)” 测试，液晶显示器会显示:
Test = I- W
Select by ∧ or ∨
这项测试参数的设定程序与耐压和绝缘电阻连接测试完全一致，只是*入绝缘电阻测试，然后再进入耐压测试。
4.2 显示器讯息
以下为本仪器在执行测试时，会出现在液晶显示器上的各种讯息。如果在显示器上的记忆组“MX” 后面紧跟“_ ” ( 也就是“MX_” )，表示本测试为耐压和绝缘连接测试或绝缘和耐压连接测试。兹就单一功能测试的显示器讯息说明如下。
耐压测试:
交流和直流耐压测试的显示器讯息大致相同，只是电压的单位后加上“AC”或“DC”以便区别为交流或直流耐压测试。
待测和参数设定模式
以下的显示器讯息表示本仪器已进入耐压测试的待测和参数设定模式:
W – Set MX XXX.X s 或 W - Set MX XXX.X s
X.XX KVAC XX.XX mA X.XX KVDC X.XX mA
如果按“TEST”开关，本仪器即开始进行耐压测试，如果按“SET”键，本仪器就立即进入耐压测试的参数设定模式，可以进行测试参数设定。
测试中止(Abort)
如果交流或直流耐压测试正在进行之中，而按“RESET”开关或使用遥控装置中断测试时，液晶显示器会显示:
W - ABRT MX XXX.X s 或 W - ABRT MX XXX.X s
X.XX KVAC XX.XX mA X.XX KVDC X.XX mA
如果交流或直流耐压测试正在进行之中，按“RESET”开关或使用遥控装置中断测试时，并且中断测试的时间时在本仪器读到完整测试结果之前，液晶显示器会显示:
W - ABRT MX XXX.X s 或 W – ABRT MX XXX.X s
- . -- KVAC -- . -- mA - . -- KVDC - . – mA
W - ABRT MX XXX.X s 或 W - ABRT MX XXX.X s
X.XX KVAC -- . -- mA X.XX KVDC - . -- mA
缓升(Ramp Up)测试
如果交流或直流耐压测试设定有缓升测试程序，在本仪器读到完整测试结果之前，液晶显示器会显示:
W - Ramp MX XXX.X s 或 W - Ramp MX XXX.X s
- . -- KVAC -- . -- mA - . -- KVDC - . -- mA
号的输出，可以将这些信号接到控制中心监视，远程监视和本仪器的信号的动作完在一致。
4.4 键盘锁定
为防止非操作人员任意更改测试参数，TDJG3050-16 电工套管电气性能测定仪备有键盘锁定的功能，请依照下列操作程序，进行键盘的锁定或解锁定:
锁定和解锁定程序:
1. 先按住前面面板上的“SET”键，然后再开启仪器的输入电源开关，电源开启后放开按键，液晶显示器会显示:
Key Lockout 或 Key Unlock
经过短暂时间后，程序会自动进入开机模示，然后程序会进入待测模式，液晶显示器会显示:
W-Set MX XXX.Xs 或 W-Set MX XXX.Xs 或 I-Set MX_ XXX.Xs
X.XXKVAC XX.XXmA X.XXKVDC XX.XXmA X.XXKVDC XXXXXMΩ
2 . 如果要将锁定模式由“ON”更改设定为“OFF”或由“OFF”更改设定为“ON”时，请先关闭本仪器的输入电源开关，然后再依照上述的程序 #1 开机，程序会自动改变锁定的模式。
3. 设定完成后，会自动将设定参数存入内存内，不必操作任何其它的按键。
4. 键盘被锁定后，面板上除TEST 和RESET 开关外，其余全部的按键(包含呼叫记忆程序组在内)会被锁定而无法操作。
附件：
| 代号 | 说明 |
| 1101 | 高压测试线(High Voltage Test Lead) |
| 1102 | 高压测试回线(Return Test Lead) |
| 1103 | 操作使用说明书 |
