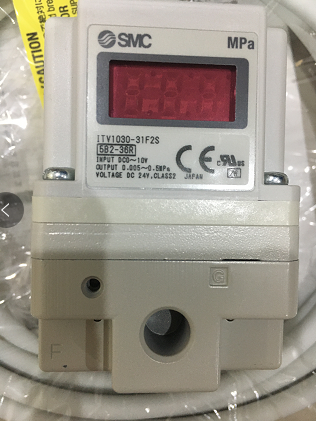

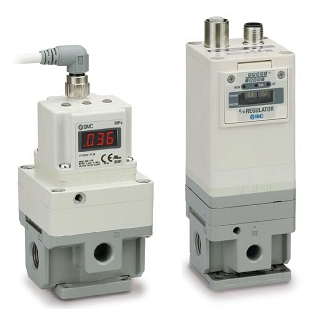

SMC电气比例阀ITV1030-31F2S使用说明
通过电气比例信号，实现对压缩空气的无级控制
灵敏度：0.2kPa(100kPa)
直线性：±1%以内(F.S.)
迟滞：0.5%以内(F.S.)
通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C
形式 单体阀
*供给压力 1.0MPa
消耗电流 0.12A
输入阻抗电压型 6.5kΩ
直线性 ±1%F.S.
迟滞 0.5%F.S.
重复性 ±0.5%F.S.
灵敏度 0.2%F.S.
温度特性 ±0.12%F.S.
环境温度及使用流体温度 0~50℃
输出压力显示精度 ±2%F.S.±1digit
输出压力显示*小单位 MPa:0.001,kgf/cm2:0.01,bar:0.01,psi:0.1,kPa:1
保护构造 IP65
形式 1 1000型
压力范围 3 0.5MPa
电源电压 0 DC24V
输入信号 3 电压型DC0～10V
监控输出 1 模拟输出DC1~5V
螺纹的种类 F G
连接口径 2 1/4
托架 - 无托架
电缆插头 S 直通型3m
压力表示单位 - MPa(仅限日本使用)
订制规格 - 标准
CE - 标准型
比例控制阀是一种按输入的电信号连 续、按比例地控制液压系统的流量、压力和 方向的控制阀，其输出的流量和压力可以不受负载变化的影响。
比例阀与普通液压元件相比，有如下特点：
（1）电信号便于传递，能简单地实现远 距离控制。
（2）能连续、按比例地控制液压系统的 压力和流量，实现对执行机构的位置、速 度、力量的控制，并能减少压力变换时的冲 击。
（3）减少了元件数量，简化了油路。
