MAC50A 日本岛通智能温控仪表 PID控制器
控制类型： 温度和湿度
测量对象： 温度，湿度，压力，液位
温度范围： -200~+2300（℃）
测温误差： 0.3（℃）
湿度范围： 0~100（%）
测湿误差： 0.3（%）
开孔尺寸： 92*92（mm）
安装型式： 面板开孔
输出信号： 4~20,0~10V,0~12V,继电器触点（mA）
工作电压： AC100~260（V）
外形尺寸： 96*96*65（mm）
重量： 0.5（Kg）

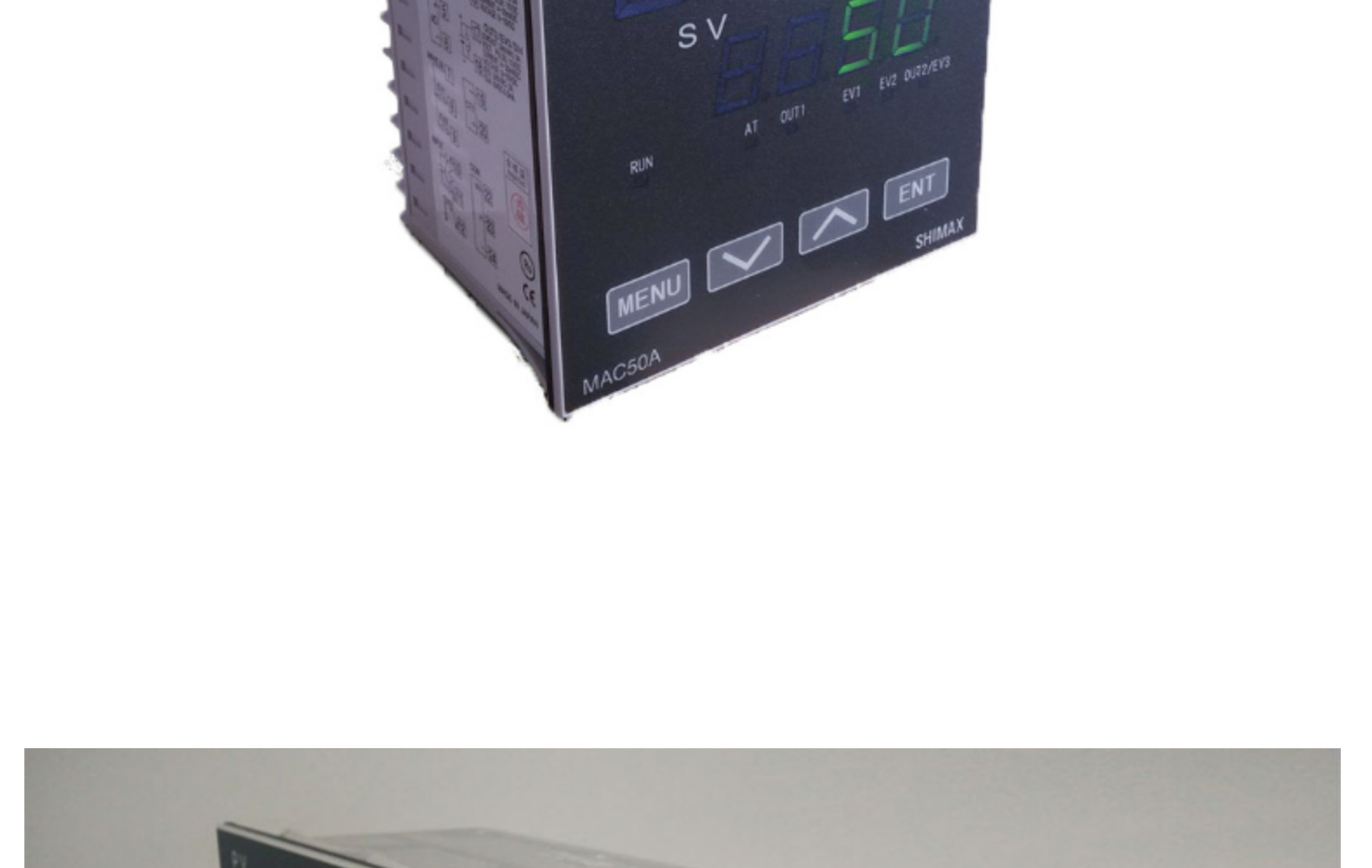

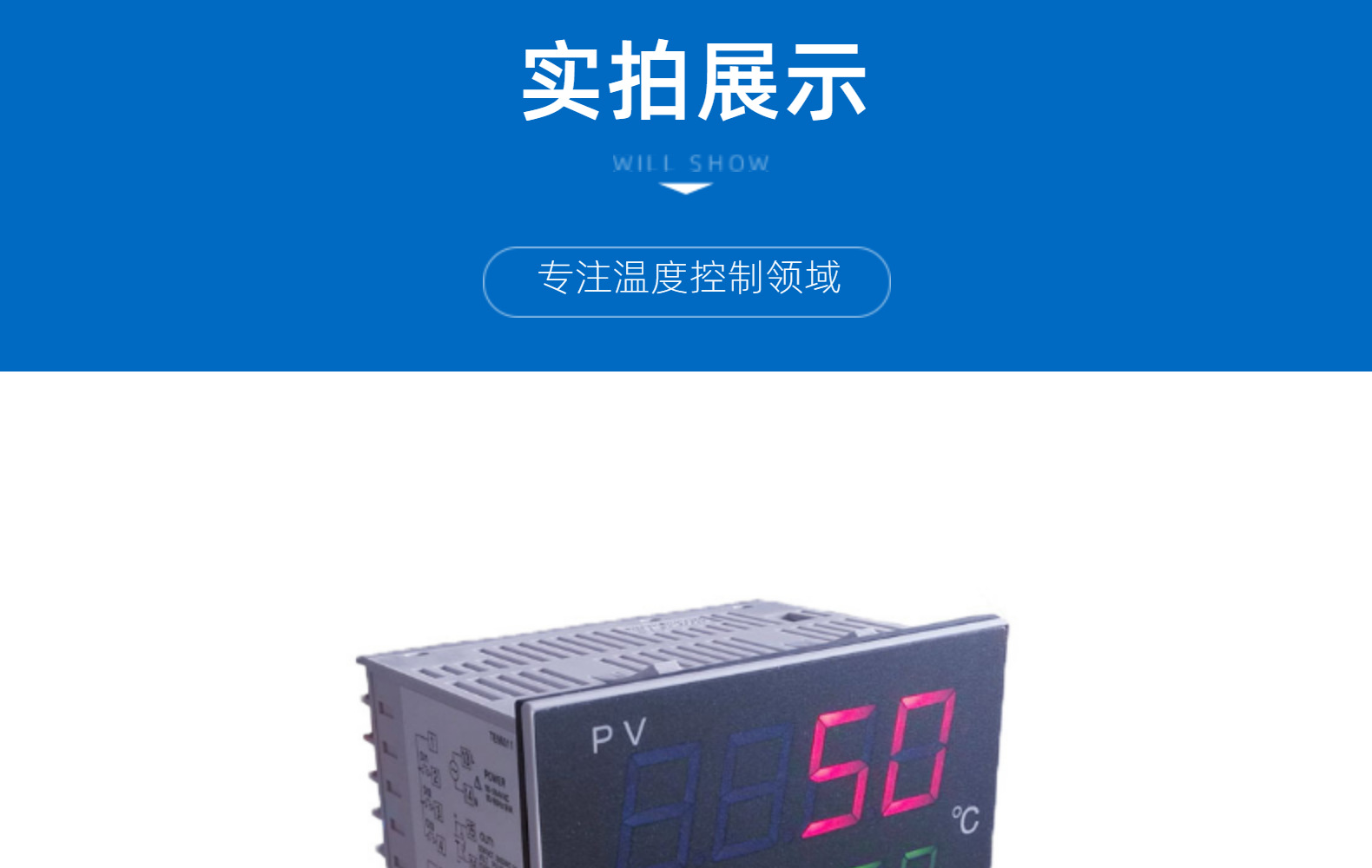

日本岛通MAC50A-MSF-EN-NNNR温湿度控制仪
■ SHIMAX温控器是日本岛通公司2006年的技术产品，它高度结了日系产品的应用经验，更突出高性能和高可靠的设计思想。具有自由输入，显示精度为0.25级，手动功能，调节输出限幅，多设定值，双调节输出，模拟变送输出，数字通讯功能，前面板符合IP66级的防护标准。采用了岛通的无调*PID算法双自由度PID算法，三组独立的PID参数，功能完善，而性能价格比过其他日本同类产品。
■ shimax温控器让操作者更加醒目的大字符显示，精度为±0.25%FS+1字，采样/显示周期每秒4次。
■系统使用时可启动自整定功能,找到系统的PID参数，从而简化现场的调试，提高调节品质。
■SHIMAX温控器*PID的算法中包括了调抑制系数，合理的选择，可有效地避免系统的调或欠调。
■MAC50A可设0～120秒的上电缓起动，在定程度上减轻负载的浪涌电流，保护器件和延长加热元件的使用寿命。
■ SHIMAX温控器输出限幅可用于限定阀门的大小开度，避免加热功率设计过大以及对特殊加热元件某升温段的功率限制等。
■第二输出功能（选件），可用于加热/制冷调节或主辅加热控制。还可调整双调节间相互作用区间的死区DB，达到既提高控制精度，又能节约能源的目的。
■SHIMAX温控器3个SV予设值（选件），用个接点即可实现设定的选择。1-4点DI输入。
■为防止出现脱离工艺要求的设定范围，可利用设定值限制功能来避免误操作。
■SHIMAX温控器二组独立事件继电器可设9种事件，包括：上、下限值，上、下限偏差值，偏差值内/ 外报警方式。事件继电器可设成常闭或常开型。
■隔离数字通讯接口（选件），可选配RS485接口，口地址1～255。亦可利用通讯实现仪表之间通讯，达到台拖多台控制，串级控制等。
■ SHIMAX温控器模拟变送（选件）：测量值，设定值，调节输出等，用于现场记录数据、多区控温或串级调节。
■单相加热器断线和加热回路报警（选件）：电流监测范围：0.0～30.0A 和0.0～50.0A。
■SHIMAX温控器传感器经后的线性误差或因安放位置引起的测量误差，可设置正负偏移量作为测量值PV的显示补偿。
■为避免现场的测量干扰，可设置抗干扰数字滤波时间常数。
SHIMAX MAC50A/B 0.25级PID调节器选型表
| 机身，无调智能*和双自由度PID算法，三组独立PID参数，AT自整定，手/自动无扰切换控制，调节输出限幅及缓启动输出，四个SV予设值，3路事件输出，4路DI输入，模拟变送输出，数字通讯功能，遥控功能。有第二输出，采样周期：250ms。前面板防护等级IP66，RS485（MODBUS）通讯协议。报警输出常开常闭可设定 | ||||||||||||
| 型号代码 | ||||||||||||
| 1、 | MAC50A- | 外形尺寸：高96×宽96×深66mm，面板开孔尺寸：92×92mm | ||||||||||
| MAC50B- | 外形尺寸：高96×宽48×深68mm，面板开孔尺寸：45×92mm | |||||||||||
| 2、 | 热电偶：B，R，S，K，E，J，T，U，N，PLII，WRe5-26， | 量程见MAC50输入类型与测量范围对照表 | ||||||||||
| 输入类型 | M | 铂电阻：Pt100/JPt100 | ||||||||||
| 测量范围 | 电压：（mV）：-10～10，0～10，0～20，0～50，0～100mV DC | |||||||||||
| V | 电压：（V）：-1～1，0～1，0～2，0～5，1～5，0-10 ，DC | |||||||||||
| I | 电流：（mA）：0～20mA,4～20mA DC,输入阻抗：250Ω | |||||||||||
| 3、 | C | 继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒 | ||||||||||
| 调节输出1（输出分辨率1/12000） | S | 固态继电器（SSR）驱动，12±1.5V DC/20mA大，比例周期：1-120秒 | ||||||||||
| I | 电流4-20mA DC，负载阻抗500Ω大 | |||||||||||
| V | 电压0-10V DC，负载电流：2mA大 | |||||||||||
| 4、供电电源 | F- | 100-240V ±10% AC | ||||||||||
| L- | 24V±10% AC/DC | |||||||||||
| 5、报警 | N | 无 | ||||||||||
| E | 2个报警，240V AC 2A | |||||||||||
| N- | 无 | |||||||||||
| C- | 继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒 | |||||||||||
| 6、 | S- | 固态继电器（SSR）驱动，12±1.5V DC/20mA大，比例周期：1-120 | ||||||||||
| 调节输出2（选件） | I- | 电流4-20mA DC，负载阻抗500Ω大 | ||||||||||
| V- | 电压0-10V DC，负载电流：2mA大 | |||||||||||
| E- | 事件输出3（1点）240V AC 2A | |||||||||||
| D- | 外部控制输入DI 4(1点) 选择运行/停止，手/自动，AT，SV号 | |||||||||||
| 7、DI | N | 无 | ||||||||||
| D | DI 1,2,3(3点) 选择运行/停止，手/自动，AT，SV号 | |||||||||||
| 8、CT | N | 无 | ||||||||||
| H | CT (2相)用于加热器断线报警，CT单独订购 | |||||||||||
| 9、模拟发送 | N | 无 | ||||||||||
| I | 4～20mA DC 负载阻抗：300大 | |||||||||||
| V | 0～5V DC 负载电流：2mA大 | |||||||||||
| 10、通讯 | N | 无 | ||||||||||
| R | RS485（MODBUS）/shimax协议 | |||||||||||
