三网合一光缆机柜720芯附图详细说明

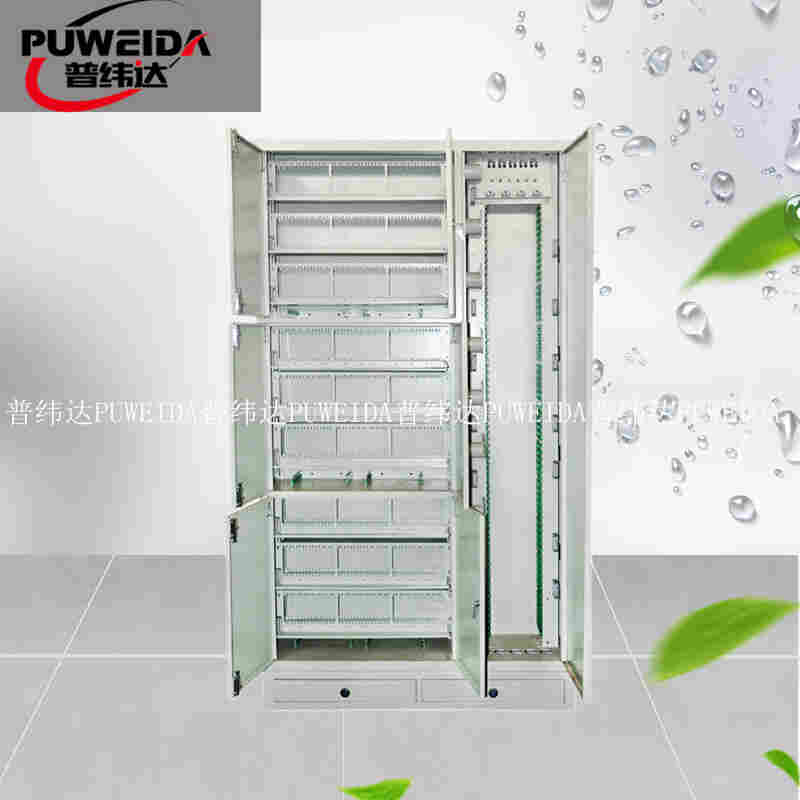

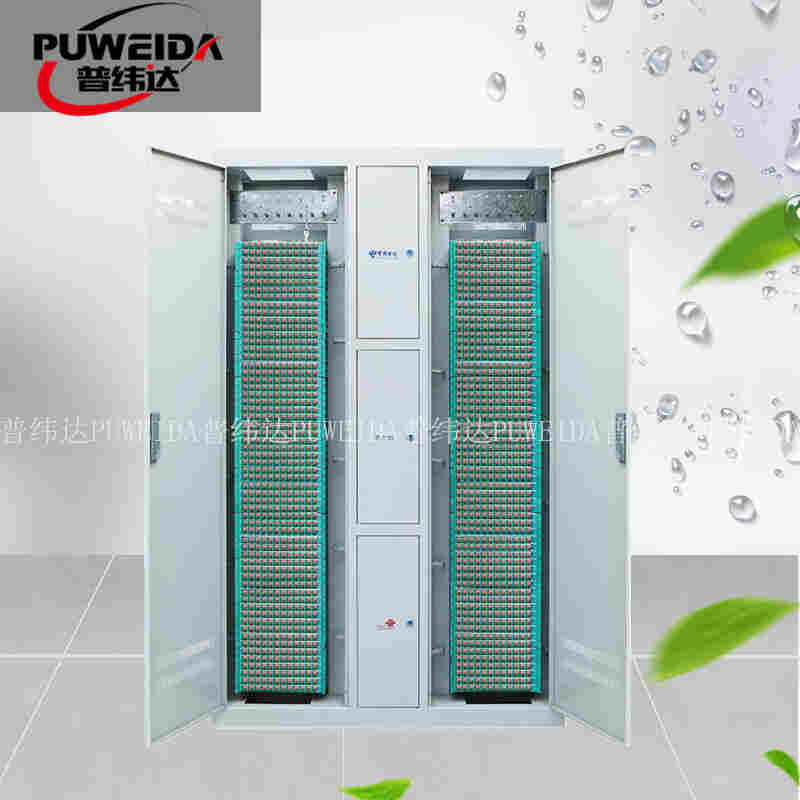

三网合一光缆机柜720芯附图详细说明宁波普纬达通信设备有限公司三网合一光缆机柜720芯附图详细说明ODF光纤配线柜（ODF配线柜容量：144芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯、）三网合一光缆机柜720芯附图详细说明行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《电信光配线架技术要求》是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。1．使用条件：

1）工作温度：-5℃～+40℃
2）相对湿度：≤85%（+30℃
3）大气压力：70Kpa～106kpa
2．光电性能：

1）连接器衰耗（包括插入、互换和重复）≤0.5dB
2）互换性附加损耗≤0.2dB
3）重复性附加损耗≤0.1dB
4）回波损耗≥40dB
5）插拔耐久性寿命>1000次
6）机柜高压防护地与机柜绝缘，绝缘电阻>1000MΩ/500V（DC
7）机柜高压防护地与机柜间耐压>3000V（DC），5S不击穿，无飞弧

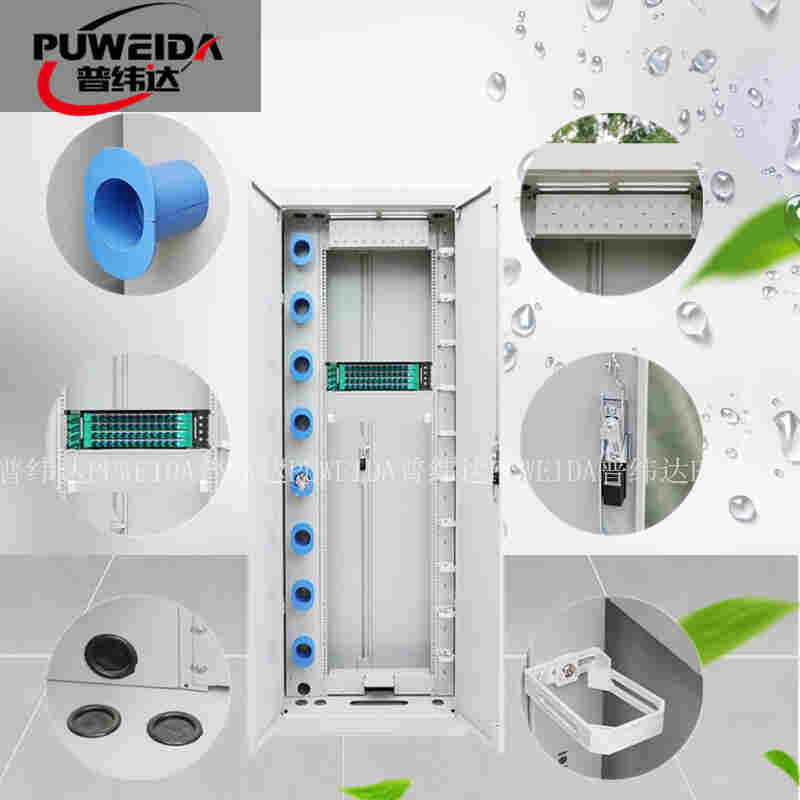

双面布局、前后跳纤的操作模式， 实现线路侧与设备侧的光纤交叉连接；
敞开式机架, 横列模块区有多层水平走线槽，前后立体式跳纤，解决跨架跳纤局部拥塞问题；
预留线路侧与线路侧，设备侧与设备侧的跳纤通道；
所有跳纤不出机架，无需光缆槽道；
可提供此类光配的跳线管理软件，方便跳纤定长管理；
机架兼容普天分路器托盘；
96芯终端面板可更换成96芯一体化机框。

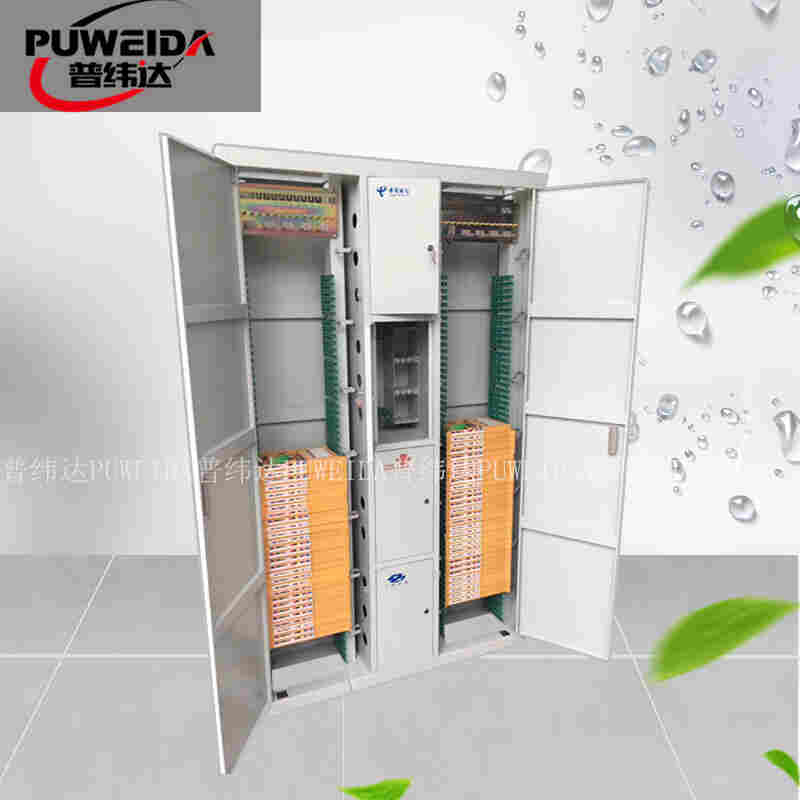

产品规格 OMDF光纤配线架

 GPX311-A5型光纤配线架结构形式为敞开式，采用双面操作。正面为线路侧，用于室外光缆的固定、开剥、熔接与终端；背面为设备侧，用于成端分支型设备互联光缆设备跳纤。架体左侧固定光缆，右侧存储跳纤。



主要性能指标
2使用条件
工作温度：-5℃～+40℃
贮运温度：-25℃～+55℃
大气压力：70 kPa～106kPa
运输：经包装的产品能适应火车、轮船、汽车和飞机等交通工具正常运输。
光电性能光纤连接器（含适配器和尾纤）
◆光纤连接器损耗≤0.5dB (包括插入、互换和重复损耗)；
◆插入损耗≤0.2dB；
◆回波损耗
 FC/PC、FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；
◆插拔耐久性寿命＞1000次。
3适用性能
标称工作波长：850nm、1310nm、1550nm。
4高压防护接地
5地线的截面积应大于6mm?。
6机架高压防护接地装置与机架间绝缘，电阻不小于1000MΩ/500V(直流电)。
7机架高压防护接地装置与机架间耐压不小于3000V（直流电）/1min；不击穿，无飞弧。
8 功能
具有对光缆进行保护、固定、终接以及对光纤进行保护、预留、连接、调度等功能。
