旋转式交流/直流电阻箱在交直流电路中作调节电阻值用，也可作电桥桥臂使用，是电学测量和电学实验中*常用的仪器。
旋转式交流/直流电阻箱适用于周围空气温度＋5～＋45℃及相对湿度小于80%时使用.

技术参数：

ZX38A旋转式交流/直流电阻箱检测测试测量试验

调整范围
ZX38A/10为(0～10)(0.01+0.1+1+10+100+1000)
ZX38A/11为(0～10)(0.1+1+10+100+1000+10000)
电阻箱的额定功率为0.25W,各盘电阻允许流过的电流见表1：

电阻值Ω	10000	1000	100	10	1	0.1	0.01
电流(A)	0.005	0.015	0.05	0.15	0.5	0.5	5

电阻箱的准确温度范围:15℃～25℃,使用湿度范围≤80%，在此条件下，电ZX38A/11交直流电阻箱误差符合表2-1规定：

X10000	X1000	X100	X10	X1	X0.1
0.1%	0.1%	0.2%	0.5%	2%	5%

ZX38A/10交直流电阻箱误差符合表2-2规定：

X1000	X100	X10	X1	X0.1	X0.01
0.1%	0.1%	0.2%	0.5%	2%	5%

零值电阻：30±5mΩ，本仪器采用弹簧微调开关，使用1万次，变差小于2mΩ。
零值电感不过2微亨。
电阻箱可在0—10kHz音频范围使用。因频率引起变差小于0.1%。
电阻箱时间常数见表3

旋钮

倍率

X10000

X1000

X100

X10

X0.1

X0.01

时间常

数10-8秒

＜100

＜10

＜100

电阻箱电气线路与屏蔽间能承受频率为50赫兹，2000伏交流电电压的作用，历时1分钟不击穿。
电阻箱电气线路与屏蔽绝缘电阻不小于1000兆欧。
外型尺寸：260×195×130mm

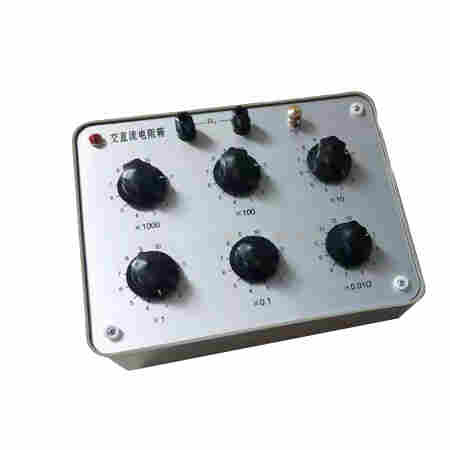

ZX38A旋转式交流/直流电阻箱 检测测试测量试验
