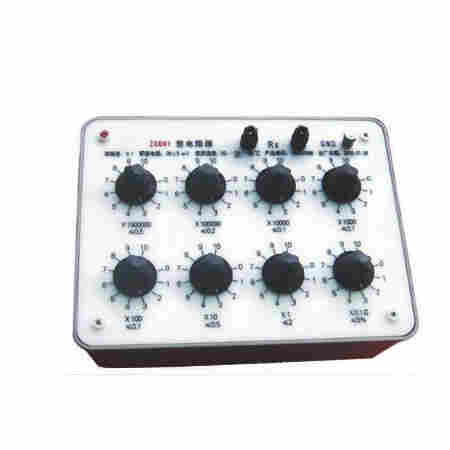

ZX8N1交直流电阻箱检测测试测量试验-天津津梁仪器设备有限公司

交直流电阻箱供交、直流电路中作可调节阻值之用，是一切实验室常用的仪器，适合学校、工厂和科研单位作电测量和其它实验使用。交直流电阻箱适用于周围空气温度+10℃~+35℃及相对湿度30~80%时使用。

技术参数：

ZX8N1交直流电阻箱检测测试测量试验

表1 交直流电阻箱主要技术指标一览表

步进盘	×1M	×100k	×10k	×1k	×100	×10	×1	×0.1
精度％	0.1	0.05	0.05	0.05	0.05	0.05	0.2	2
电流≤A	0.6m	1.8m	6m	18m	60m	180m	0.6	1.5

调节范围：交直流电阻箱型号中的8表示，当取基本单位Ω时，max阻值含有8位整数；型号中的N1表示max阻值中含有1位小数。综合起来交直流电阻箱的调节范围如下：
（0~10）×（0.1~1M）Ω＝0~11.1111110 MΩ
零值电阻：30±5mΩ
电阻箱的基本误差如表1规定：
每档电阻容许通过电流见表1：
电阻箱电路与外壳之间的绝缘强度，经得住频率为50赫兹，2000伏交流电的作用，历时1分钟。
电阻箱电路与外壳之间的绝缘电阻不少于1000兆欧。
电阻箱重量约2.4公斤；尺度为310×235×150mm3
使用注意事项：
正确使用电阻箱时应先旋转一下各组旋钮，使内阻接触稳定可靠。
电阻箱在使用中不应过规定的*允许电流值。
电阻箱应放在有遮蔽的房间内，空气温度从+10℃~40℃相对湿度在80%以下不应含有能引起腐蚀的有害杂质。
随产品一起供应的文件包括有：
产品使用说明书
产品合格证明书
本电阻箱按照ZBY162—83*标准制造。
