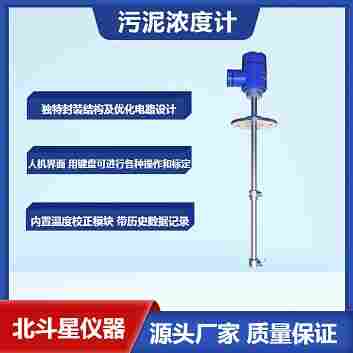

TBD5 DS1390系列在线浓度计 矿浆浓度计 污泥浓度计 是北京市北斗星工业化学研究所研发生产的一款用于测量沉淀池内或管道等非压力容器内矿浆或污泥等介质的浓度。它可以在线实时监视被测介质浓度的变化，适用于单一液体中固含量测试、单一液体相对浓度测试、*成分变化的液体浓度测试。本产品已经*应用于给水厂、城市污水厂、工业浆料、钢铁厂矿浆、洗煤厂、矿山、电子、造纸等多个领域。实现了污泥和悬浮物浓度的在线测量和监控。
产品特性
封装结构及优化电路设计，从根本上消除了传统浓度变送器信号输出的干扰成份，保证了测量与输出信号的灵敏、稳定:能与记录仪、DCS 、PLC 及其它控制系统相连接，*限度地消除液位变化波动、安装等带来的非线性误差。可测量各种浆体介质如:泥浆、污水、酸碱等化学制剂、油、酒、牛奶等，适用于石油、化工、冶金、矿山、水利、城市和水文勘察等领域的测量和控制。
人机界面.
5xMD变送器自带2x16字符液品显示驱动接口，用附带的键盘插入后即可进行各种操作和，无需微机。用户可以随时修改参数，或进行各种相关操作。
设置，过程英文窗口提示。技术人员无须查阅手册即可进行完全工作。
数据处理功能
◆主参数及其有关参 数的*测试模块
◆常用应用控制系统程序，应用系统组态功能
◆常用数值处理模块。可设置选择平滑处理参数，和数据平均模式(小时,定点等)
◆内置温度矫正模式。
◆历史数据记录(当天班点/365天/月/季/年)
仪表电气功能
◆实时时钟
◆1路0/4 to 20mA模拟信号输出，可以代表线性测试信号,也可以用与模拟控制输出,信号幅度和对应数值可以任意设置;
◆支持 IEEE1451.1 NCAP,作为网络控制器的输入输出口;
◆RS232通信接口;RS485远程通信接口,可以选择。速度可设置。可用于连接测控器或其它计算机通信或组织仪器网络系统;
◆2 路场效应对地集电极开路5V开关。用于报警驱动或开关控制。
◆1路光耦合隔离电路回路开关，0-220 AC/1A.用于报警驱动或开关控制;0/4 to 20mA模拟信号输出,可以代表线性测试信号,也可以用与模拟控制输出,信号幅度和对应数值可以任意设置;
变送器技术指标
|
使用环境温度 |
-20 ~ 60oC |
|
使用环境湿度 |
0-95%RH (无结露) |
|
存储温度 |
-51 to 125°C |
|
存储湿度 |
0-90%RH (无结露) |
|
供电 |
12/24 V DC ±20% |
|
功耗: |
<100mW |
|
防爆等级: |
Ia,本安设计。可用于 Class 1,Group A/B/C/D;Class II,Group E/F/G 环境; |
|
耐候 |
NEMA 7, NEMA 8, NEMA 9，NEMA 6/6p，IP67 |
|
尺寸 |
*深浸入尺寸: 下表之L xx cm; *小侵入尺寸: 下表之S xx cm; |
|
安装方式 |
顶部安装,垂直水平面 |
|
连接方式 |
PN0.25DN65 法蓝(法蓝直径 185mm,螺栓孔位 130,?14x4); 特殊需要可订货 |
传感器技术指标
|
|
05S30L115 |
05S60L230 |
10S30L115 |
|
测试量程 |
0.6~3.000g/cm3 |
0.3~1.500g/cm3 |
1.20~6.00g/cm3 |
|
重复精度 |
±0.02%FS |
±0.02%FS |
±0.02%FS |
|
准确度 |
<±1.0% |
<±1.0% |
<±1.0% |
|
响应时间 |
<100ms; |
<100ms; |
<100ms; |
|
工作温度 |
-40 to 85°C, max<125°C |
-40 to 85°C, max<125°C |
-40 to 85°C, max<125°C |
|
工作压力 |
<0.0345, (Max <0.1) MPa |
<0.0345, (Max <0.1) MPa |
<0.069 (Max <0.21) MPa |
|
接触材料 |
316SS 或 304 |
316SS 或 304 |
316SS 或 304 |
|
长期稳定性 |
±1% 1 年 |
±1% 1 年 |
±1% 1 年 |
|
有效探测长度SL |
30cm |
60cm |
30cm |
|
*液位TL |
115cm; |
230cm; |
115cm; |
|
*低液位LL |
35cm; |
65cm; |
35cm; |
|
插入深度E |
标准：30cm; |
标准：30cm; |
标准：30cm; |
|
插入尺寸 |
中心f70，偏心f60 |
中心f70，偏心f60 |
中心f70，偏心f60 |
|
应用 |
开口容器液体密度测量 底部探头到*液位要求 <115cm; 两个探头必须始终在液体中; |
开口容器液体密度测量 底部探头到*液位要求 <230cm; 两个探头必须始终在液体里 |
开口容器液体密度测量 底部探头到*液位要求 <115cm; 两个探头必须始终在液体里 |
|
|
密闭容器需要专门订货 |
密闭容器需要专门订货 |
密闭容器需要专门订货 |
