倍加福安全栅Z713齐纳式安全栅技术参数节选
1通道
直流版，正极
10µA工作电压13.7 V
串联电阻*。29Ω
熔断器额定160 mA
导轨安装
通用规范
型直流版，正极性
电气规格
公称电阻22Ω
串联电阻*。29Ω
熔断器额定160 mA
危险区域连接
连接端子1、2
安全区域连接
连接端子7、8
工作电压
供应循环马克斯。14.1 V
测量循环马克斯。10µA时为13.7 V
整合
保护程度iec 60529
环境条件
环境温度-20…60°c(-4…140°F)
储存温度-25…70°c(-13…158°F)
相对湿度*。75%，无冷凝
机械规范
防护等级ip20
连接螺丝终端
核心截面*。2 x 2.5…平方毫米
质量约。150克
尺寸:12.5 x 115 x 110 mm (0.5 x 4.5 x 4.3英寸)
结构类型模块化终端外壳，见系统说明

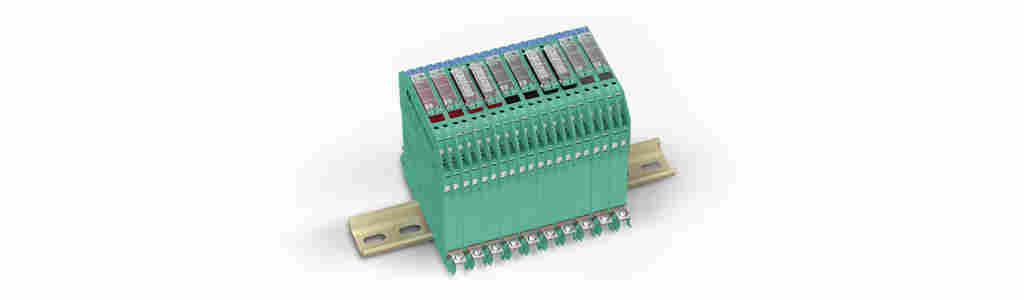

安装在35毫米DIN安装轨道acc。对EN 60715:2001
与危险区域有关的应用数据
欧盟证书bas 01 ATEX 7005
标记Ex- hexagon II (1)GD, I (M1) [Ex ia Ga] IIC， [Ex ia Da] IIIC， [Ex ia Ma] I(-20°C≤Tamb≤60°C)[0/1/2区电路(s)]
电压15.75 V
当前723马
权力2.84 W
供应
*安全电压250v
串联电阻*小21.8 Ω
